Huom: Tämä tuote on poistunut valikoimastamme.
Löydät uuden, vastaavan artikkelin täältä: 1186410 / Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, Al
Kaarikiinnike, 2-osainen muovivanne Al
Tuotenro 1183397 | EAN-numero 4012195435556 | Sähkönro 1339204
- Tuotteen kuvaus
-
Tuotteen kuvausSopii kaikkiin asennuskiskoihin, joiden rakoväli on 16-17 mm,
kiinnike ja ruuvi alumiinista ALMg 3,
vanne polypropeenista, halogeenivapaa, vaaleanharmaa RAL 7035.
(Metallivanteet tilauksella).
Kaarikiinnikkeet 2056/ALU sopivat 1 kaapelille suunnitellussa mallissa VDE 0298-1 mukaisesti yksijohdinkaapelien erillisasennukseen vaihtovirtaverkoissa, koska niissä ei muodostu ferromagneettista piiriä. Alumiinikiinnikkeiden heikompi mekaaninen kestävyys oikosuluissa on kuitenkin otettava huomioon, ts.: kiinnikkeet on sijoitettava pitkittäissuunnassa lähelle toisiaan ja kaapelit on sivusuunnassa asennettava riittävän etäälle toisistaan.
-
- Tekniset tiedot
-
Tekniset tiedot

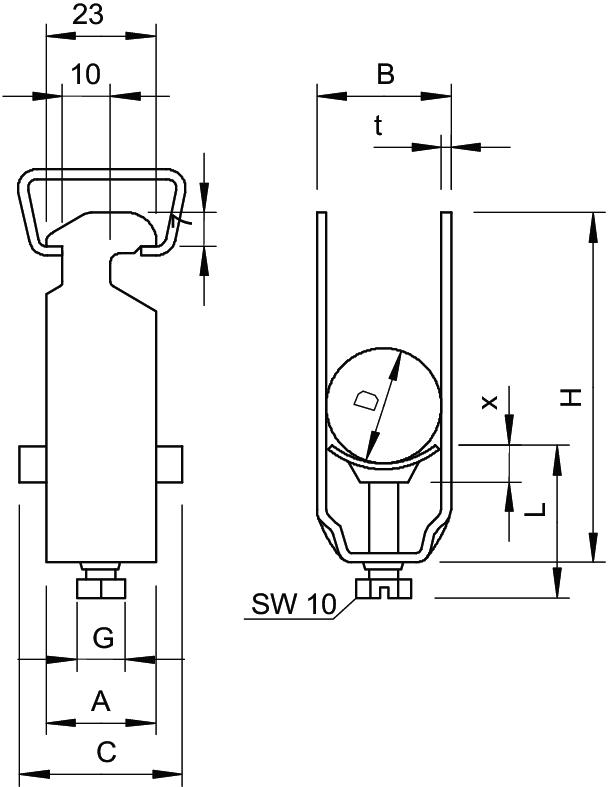

Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,2255 kg CO₂e / 1 Kappale Halogeeniton kyllä Iskunkestävä ei Kaapelien/asennusputkien lukumäärä 2 Kiinnitysalue D maks. 16 mm Kiinnitysalue D min. 12 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 12-16mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 2 Nm Materiaali alumiini Metallivanteella ei Mitta A 23 mm Mitta B 20 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 61 mm Mitta L 34 mm Mitta t 1,5 mm Mitta x 4,5 mm Muovikannattimella kyllä Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti 2056 2 16 ALU / 1183397 , 0.16MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus 2056 2 16 ALU / 1183397 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus 2056 2 16 ALU / 1183397 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus 2056 2 16 ALU / 1183397 , 0.12MB , pdf
