Kaarikiinnike 2056 W-jalka, 1-osainen, metallivanne, FT 12 | 16 | 3

Kaarikiinnike 2056 W-jalka, 1-osainen, metallivanne, FT

Tuotenro 1188304 | EAN-numero 4012197416713

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

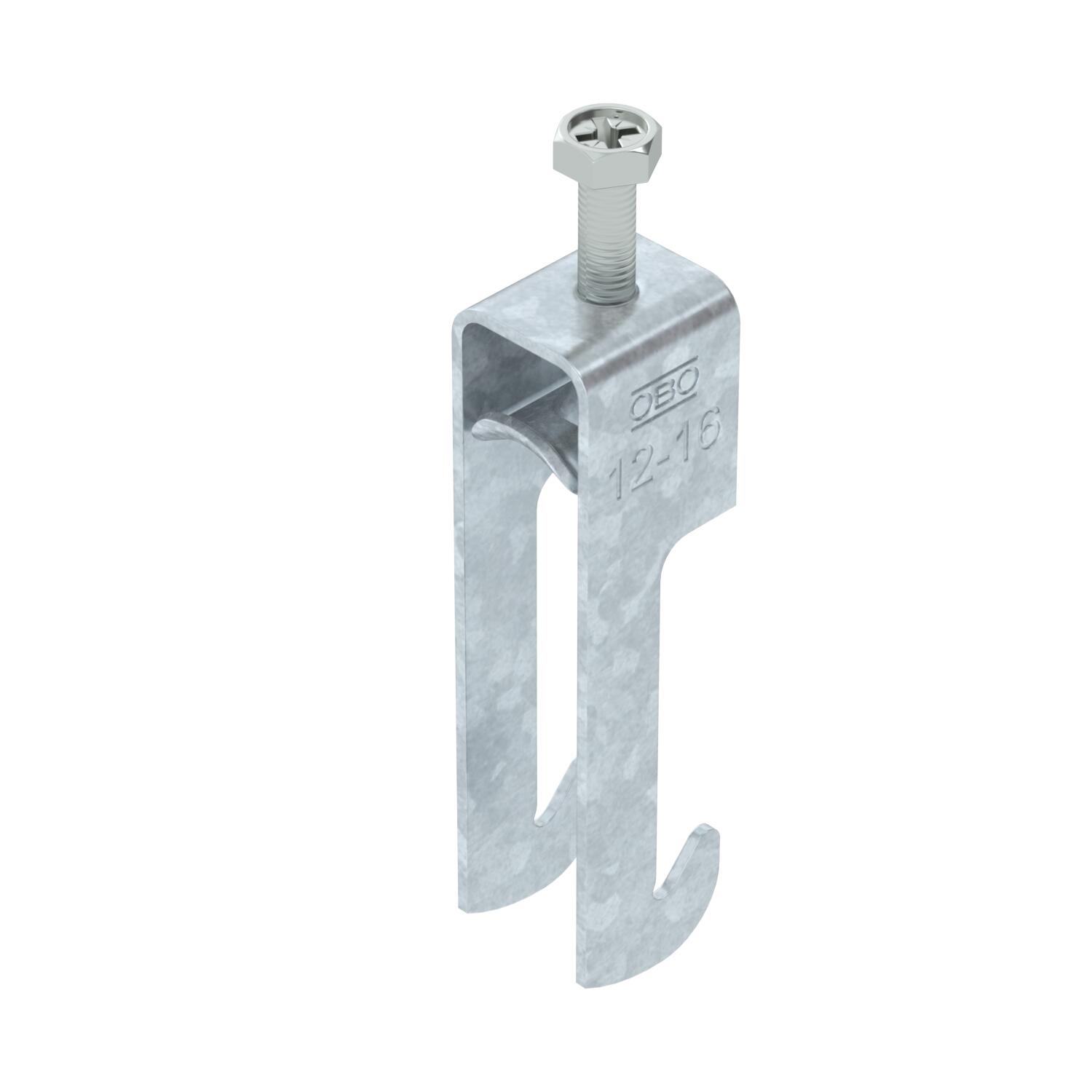

Kaarikiinnike W, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Yhden yksijohdinkaapelin pysty- tai vaakasuoraan asennukseen kulmateräkseen < 40 mm. Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	16 mm
asennusputken halkaisijalle, min.	12 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,1318 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M6
Kiinnitysalue D maks.	16 mm
Kiinnitysalue D min.	12 mm
Koko	12-16mm
Korkeus	84 mm
Levyn paksuus	1,5 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	3 Nm

Materiaali	teräs
Metallivanteella	kyllä

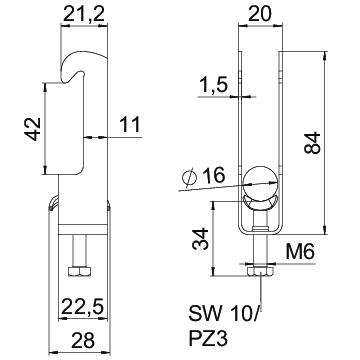

Mitta A	22,5 mm
Mitta B	20 mm
Mitta C	28 mm
Mitta G (mm)	M6
Mitta H	84 mm
Mitta L	34 mm
Mitta t	1,5 mm
Pinta	= upottamalla kuumasinkitty
Pituus	22,5 mm
Pituus, ulkomitat	28 mm
Pohjamitta	20 mm
Rakoleveys	10 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Kappale	100 Kappale
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Kappale	100 Kappale
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Kappale	100 Kappale
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Kappale	100 Kappale
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Kappale	100 Kappale
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Kappale	100 Kappale
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Kappale	100 Kappale
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Kappale	100 Kappale
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Kappale	50 Kappale
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Kappale	50 Kappale
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Kappale	50 Kappale
