- Tuotteen kuvaus
-

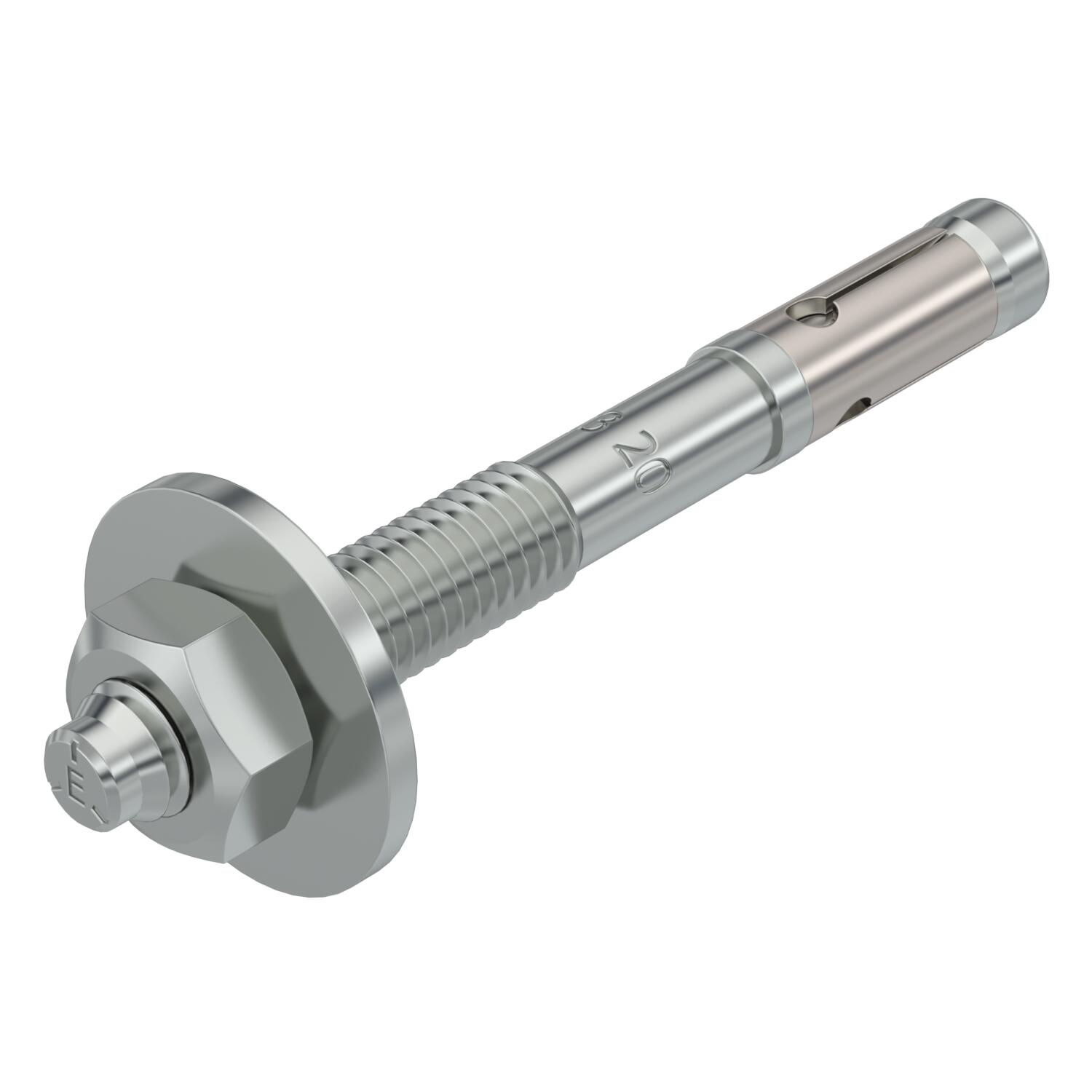

Tuotteen kuvausKiila-ankkuri BZ3 keskiraskaiden ja raskaiden kuormien kiinnittämiseen sekä halkeilevaan että halkeilemattomaan betoniin. Soveltuu suurille kuormille pienillä reuna- ja keskietäisyyksillä. Lyödään vasaralla.
Eurooppalainen tekninen arviointi ETA-19/0619, sisältäen palokuormituksen ominaisarvot palonkestävyydelle R 120.
Todistus soveltuvuudesta maanjäristysalueille, luokat C1 ja C2.
Väestönsuojeluviraston shokkihyväksyntä, Bern, Sveitsi.
* Suurella aluslevyllä DIN EN ISO 7093-1 (DIN 9021) mukaan
-
- Tekniset tiedot
-
Tekniset tiedot

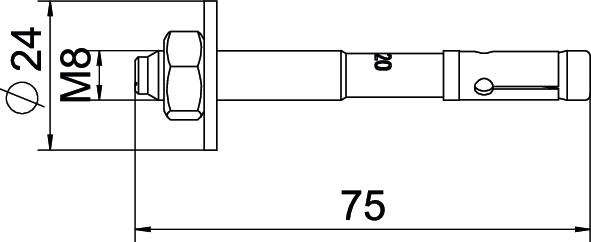

Ankkurimalli Ulkokierre Avainkoko 13 ETA Maanjäristyksen arviointi C1 ja C2 Hyväksynnät saatu kyllä Kierre M8 Kierre brittiläinen 5/16 tuumaa Kierre metrinen 8 Kierretyyppi metrinen Kierteen pituus 33 mm Kiinnitysalue maks. 20 mm Kiinnitysvaruste, ankkuri Mutterii Koko M8x75 Malli vasaralla Materiaali teräs Mitta L 75 mm Paloluokka EN 13501-2 mukaan Muuta Pinta galvaanisesti sinkitty Pituus 75 mm Porareiän halkaisija maks. 8 mm Porareiän halkaisija min. 8 mm Ruuvijärjestemä, ankkuri Ulkopuolella kuusio Tulpan, ankkurin kiinnitystapa Esiasennus Tulppien/naulojen/ruuvien malli Nailontulppa Väri sinkki - Kaikki tyypit
- Lataukset
-
Tietolehti BZ3 8x75/0-20 / 3498683 , 0.15MB , pdfEU-vaatimustenmukaisuusvakuutus BZ3 8x75/0-20 / 3498683 , 0.20MB , pdfREACH Vaatimustenmukaisuusvakuutus BZ3 8x75/0-20 / 3498683 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BZ3 8x75/0-20 / 3498683 , 0.13MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdf
