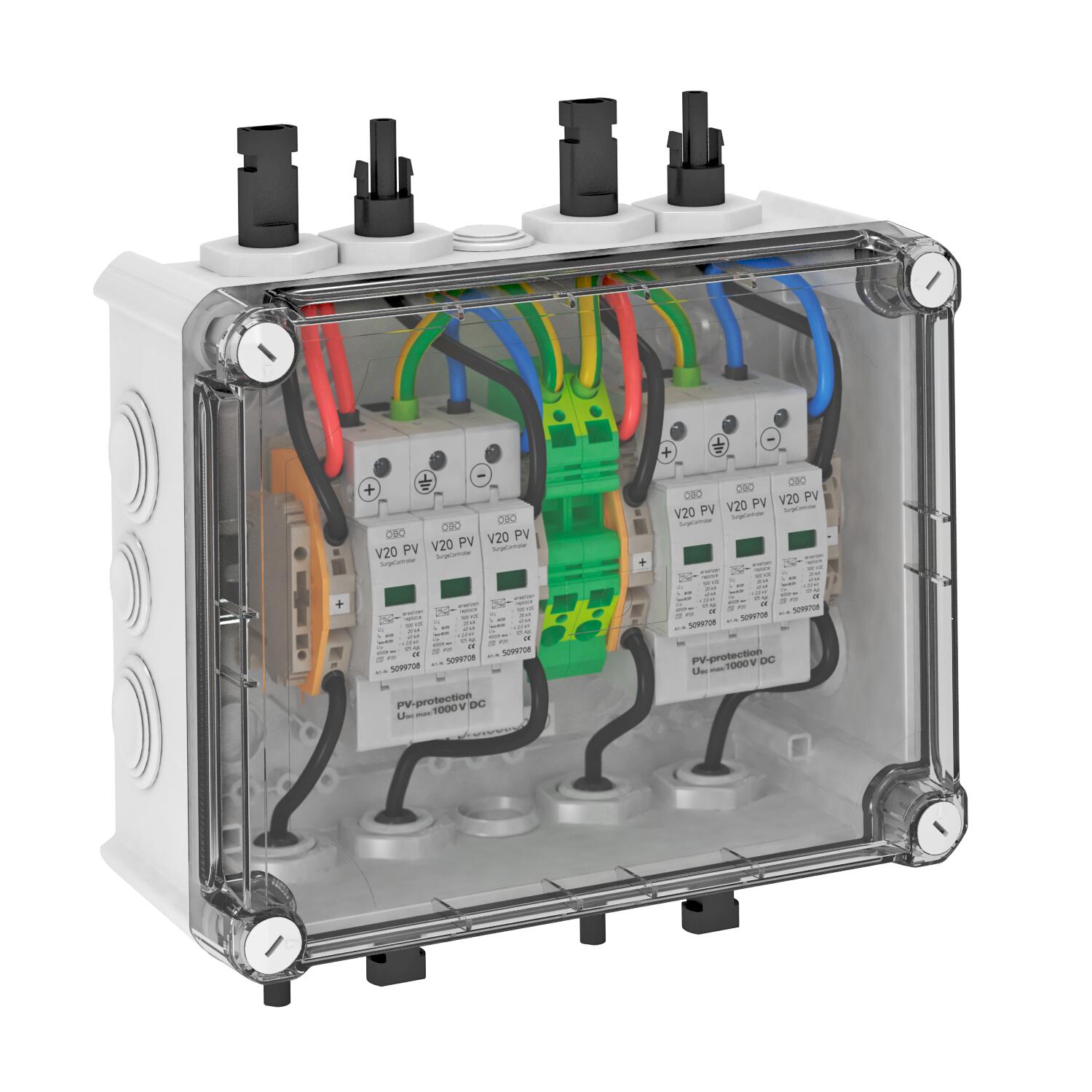

Kytkentärasia tyyppi 2 MC4-pistokkeella, 2 x 1 aurinkopaneelin kytkentään IP66

Kytkentärasia tyyppi 2 MC4-pistokkeella, 2 x 1 aurinkopaneelin kytkentään

Tuotenro 5088556 | EAN-numero 4012196816088

Tuotenro / Tyyppi	5088556 / PVG-C1000S110

Kotelointiluokka	IP66

Tuotteen kuvaus

Tuotteen kuvaus

Järjestelmäratkaisu Tyyppi 2 MC4-liittimellä aurinkosähköinverttereille, joissa on kaksi erillistä MPP-seurantalaitetta

• Varistorisuoja, pistokeliitäntäinen ja irtikytkentälaite vikasietoisessa Y-kytkennässä standardin VDE 0100-712 (50539-12) mukaisesti
• Matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV:llä)
• yksi aurinkopaneeliketjun tulo (MC4-liitin) yhteen MPP-invertterituloon, enintään 30 A DC liitintä kohden
• esiasennettu polykarbonaattikoteloon (IP66), UV-suojattu ulkokäyttöön

Aurinkosähköjärjestelmien invertterin tasavirtasuojaukseen.

Jos vaarana on veden kondensoituminen tuulen, jään, lämpötilan tai auringon vuoksi, lisäsuojaustoimenpiteitä tarvitaan

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	MC4
Anschlussart Generatoranschlusskasten	MC4
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	5,8233 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	125 A
Entries per MPPT	1
Etähälytyskosketin	ei
Exits per MPPT	1
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johtojen läpivientien lukumäärä	4
Kalustettu kuormanerottimella	ei
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	1
Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP66
LPZ	1→2
Maks. Aurinkosähköjännite	1000 V
Maks. Lähtövirta	30 A

Maks. Tulojännite DC	1000 V
Maks. Tulovirta ketjua kohden	30 A
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	Kahdelle MPP-säätimelle ja MC4-pistokkeella
Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Nimellispurkausvirta (8/20 µs)	20 kA
Number of MPPTs	2
Seurantatoiminto	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns

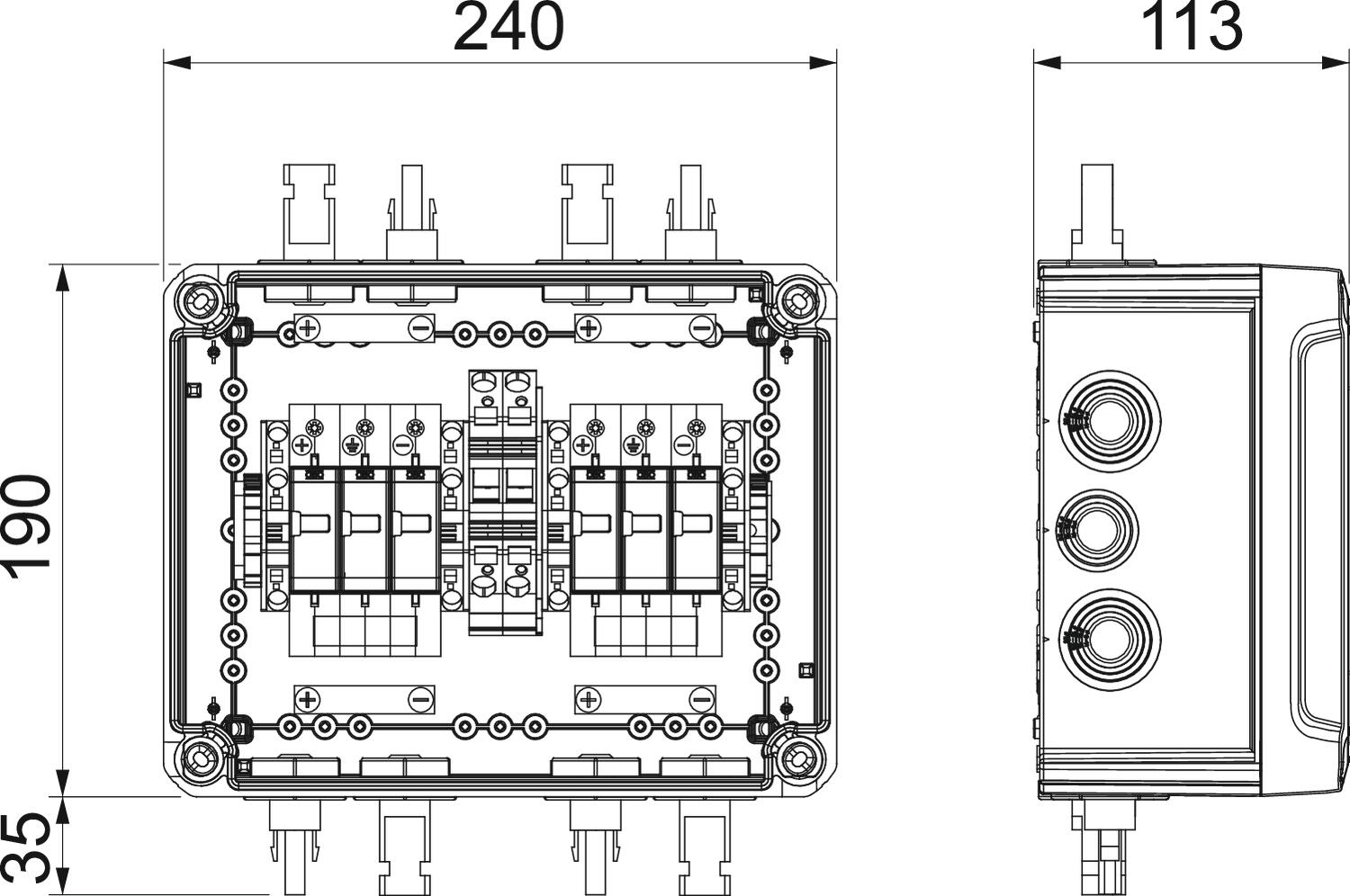

Syvyys	113 mm
Tulojen lukumäärä	1
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
