- Tuotteen kuvaus
-

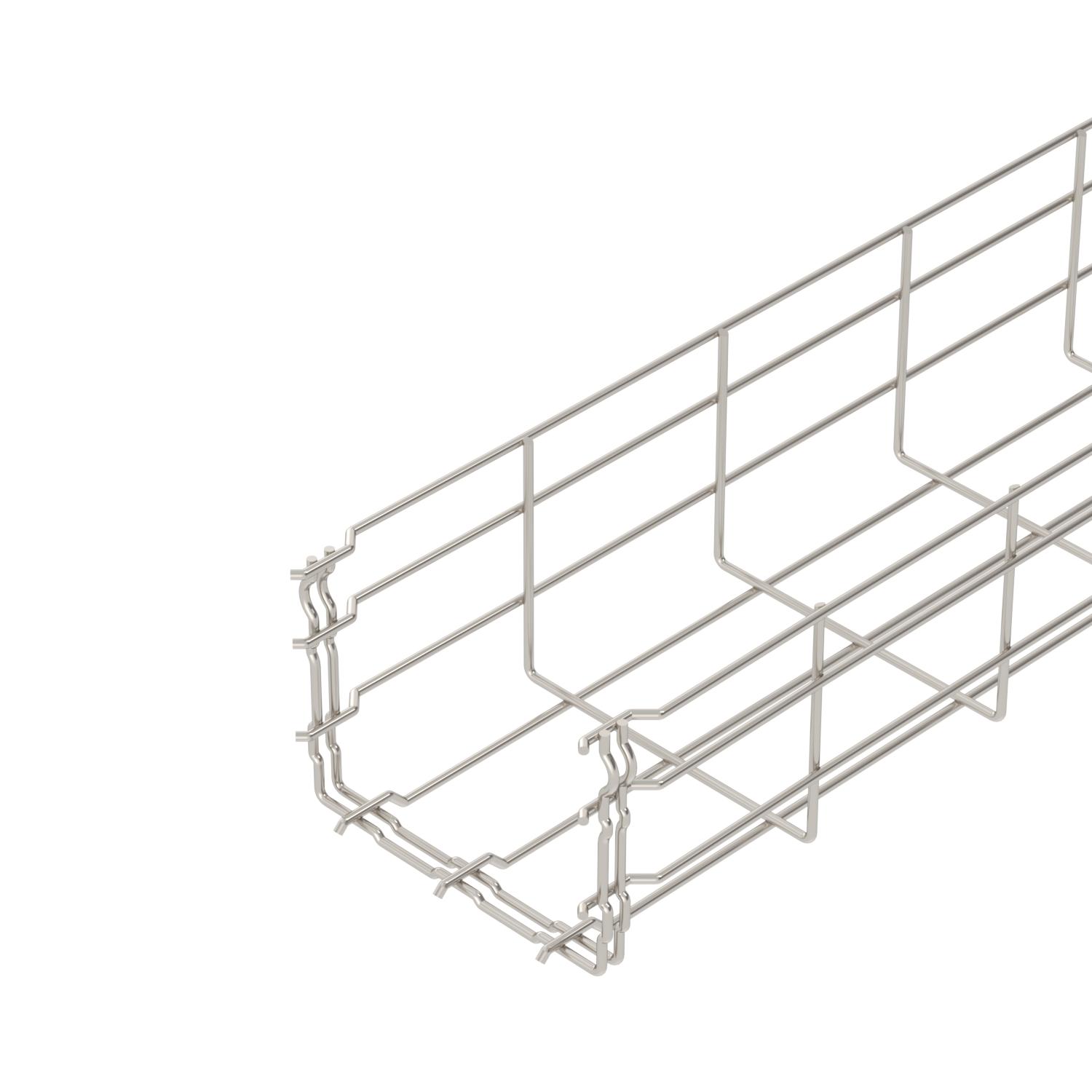

Tuotteen kuvausLankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

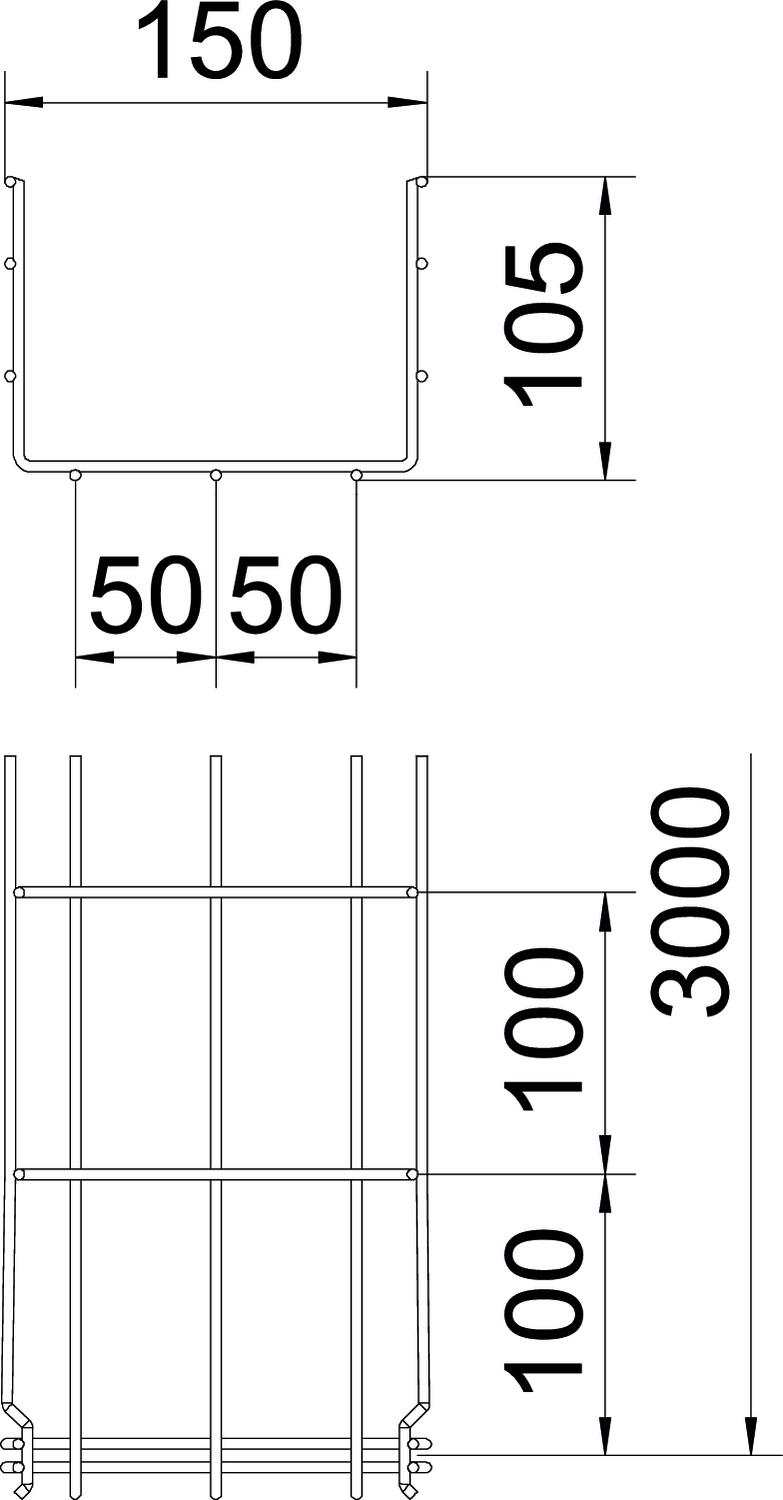

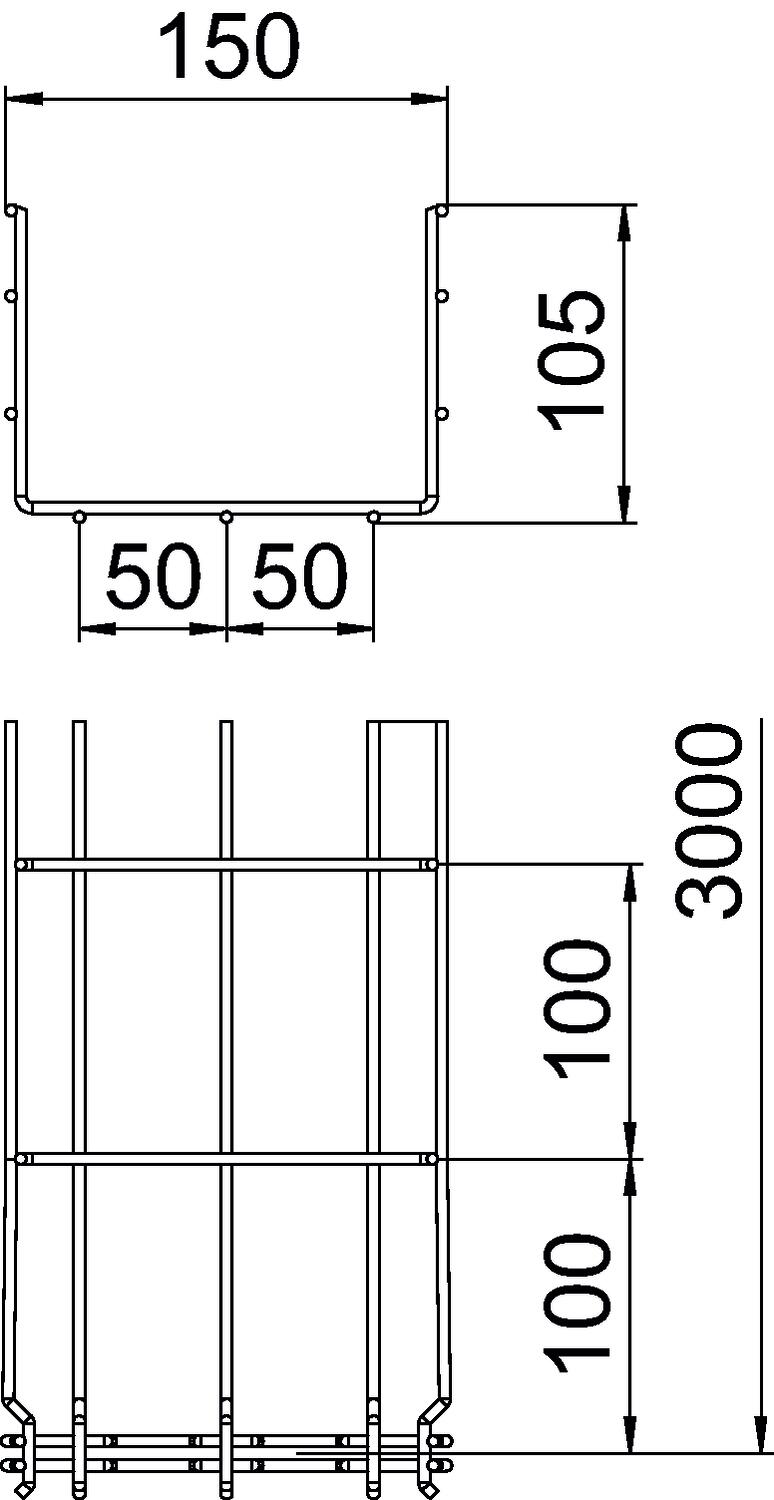

CO2-jalanjälki (GWP) kehdosta portille 5,6871 kg CO2e / 1 Metri Hyötypoikkipinta 13000 mm² Hyötypoikkipinta 130 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 105x150x3000 Korkeus 4,13 in Korkeus 105 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta B 150 mm Mitta H 108 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 150 mm Pohjamitta 5,91 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,8 kN/m Tukiväli 1,5 m 0,55 kN/m Tukiväli 2,0 m 0,37 kN/m Tukiväli 2,5 m 0,27 kN/m Tukiväli 3,0 m 0,25 kN/m Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, lankahylly GRM 105
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti GRM 105 150 A4 / 6002476 , 0.31MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM 105 150 A4 / 6002476 , 0.13MB , pdfYmpäristötuoteseloste (EPD) GRM 105 150 A4 / 6002476 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus GRM 105 150 A4 / 6002476 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 105 150 A4 / 6002476 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 105 150 A4 / 6002476 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
