Lankahylly GR-Magic® 105 FT 3000 | 400 | 105 | 4,8 | 363 | ei
morepic-1 morepic-2 morepic-3 video-1 video-2

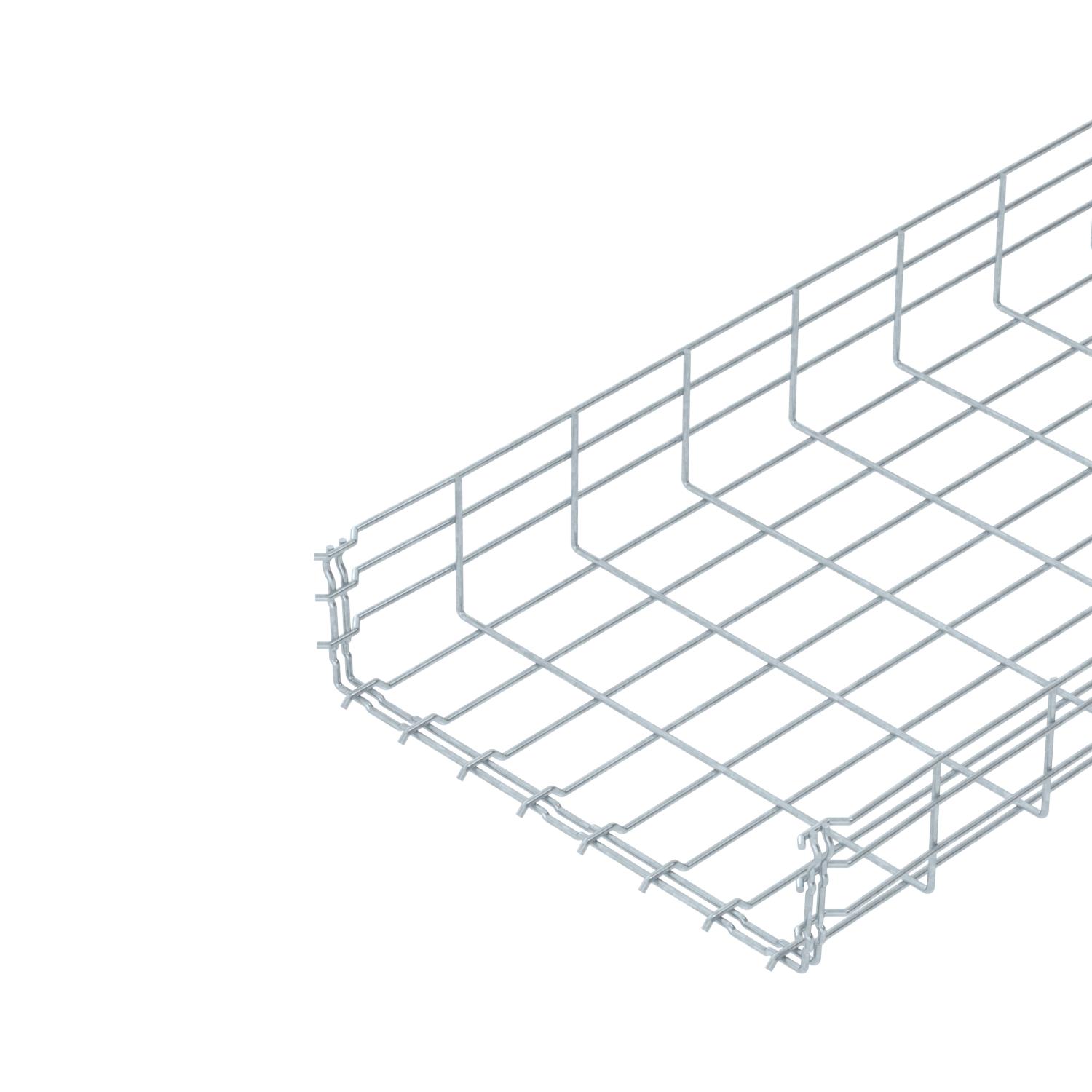

Lankahylly GR-Magic® 105 FT

Tuotenro 6002439 | EAN-numero 4012196021710

3000 mm
105 mm
ei
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille 5,8492 kg CO2e / 1 Metri
Hyötypoikkipinta 363 cm²
Hyötypoikkipinta 36300 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

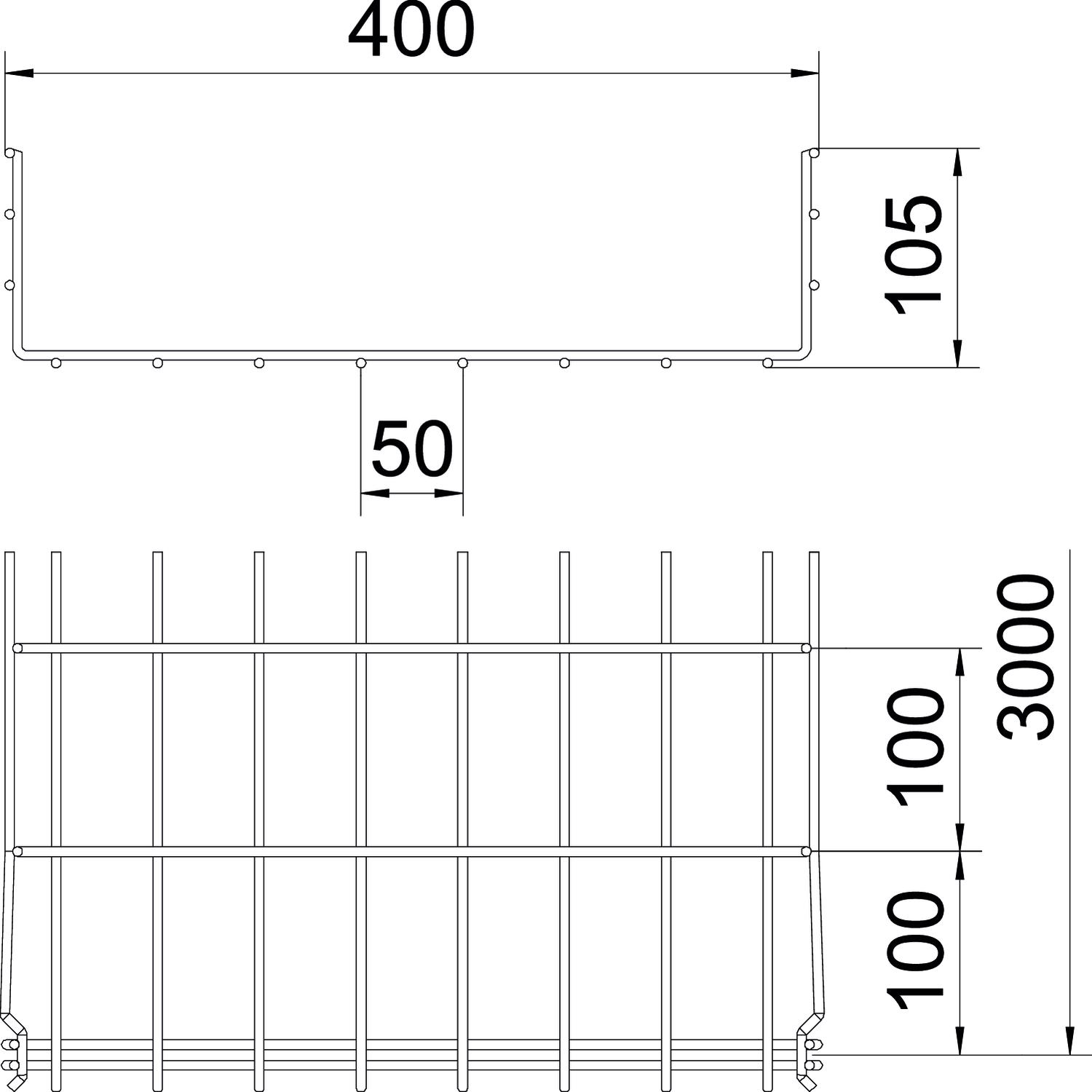

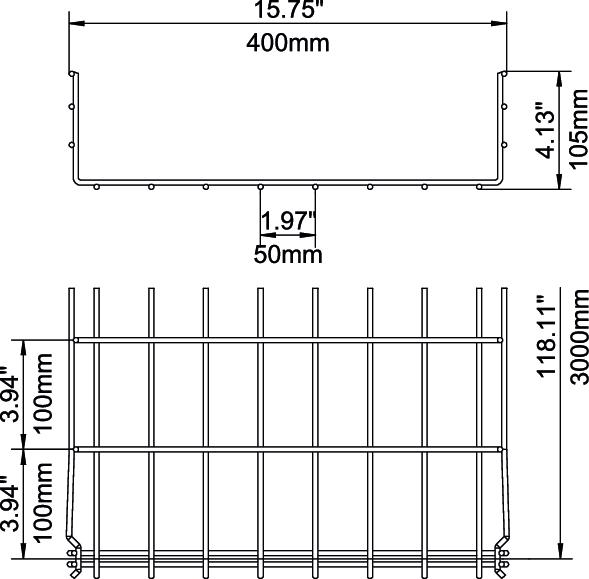

Koko 105x400x3000
Korkeus 4,13 in
Korkeus 105 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 4,8 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 400 mm
Mitta H 108 mm
Palonkestävyys ei
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 15,75 in
Pohjamitta 400 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu ei
Ruuviton liitin kyllä
Tukiväli 1,0 m 1,6 kN/m
Tukiväli 1,5 m 0,8 kN/m
Tukiväli 2,0 m 0,5 kN/m
Tukiväli 2,5 m 0,33 kN/m
Tukiväli 3,0 m 0,3 kN/m
Väri sinkki

Tekniset tiedot

Kuormitustaulukko, lankahylly GRM 105

Kuormitustaulukko, lankahylly GRM 105
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ei 6002445
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmajatko FT Kulmajatko FT GEV 36 FT 1462308 6016723
20 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR Kiinnityskappale KS KR KS GR A2 1464711 6062282
30 Kappale
Väliseinä 85 DD Väliseinä 85 DD TSG 85 DD ----- 6062331
3 m
Taivutussuoja FT Taivutussuoja FT KAB GR FT ----- 6220142
10 Kappale
