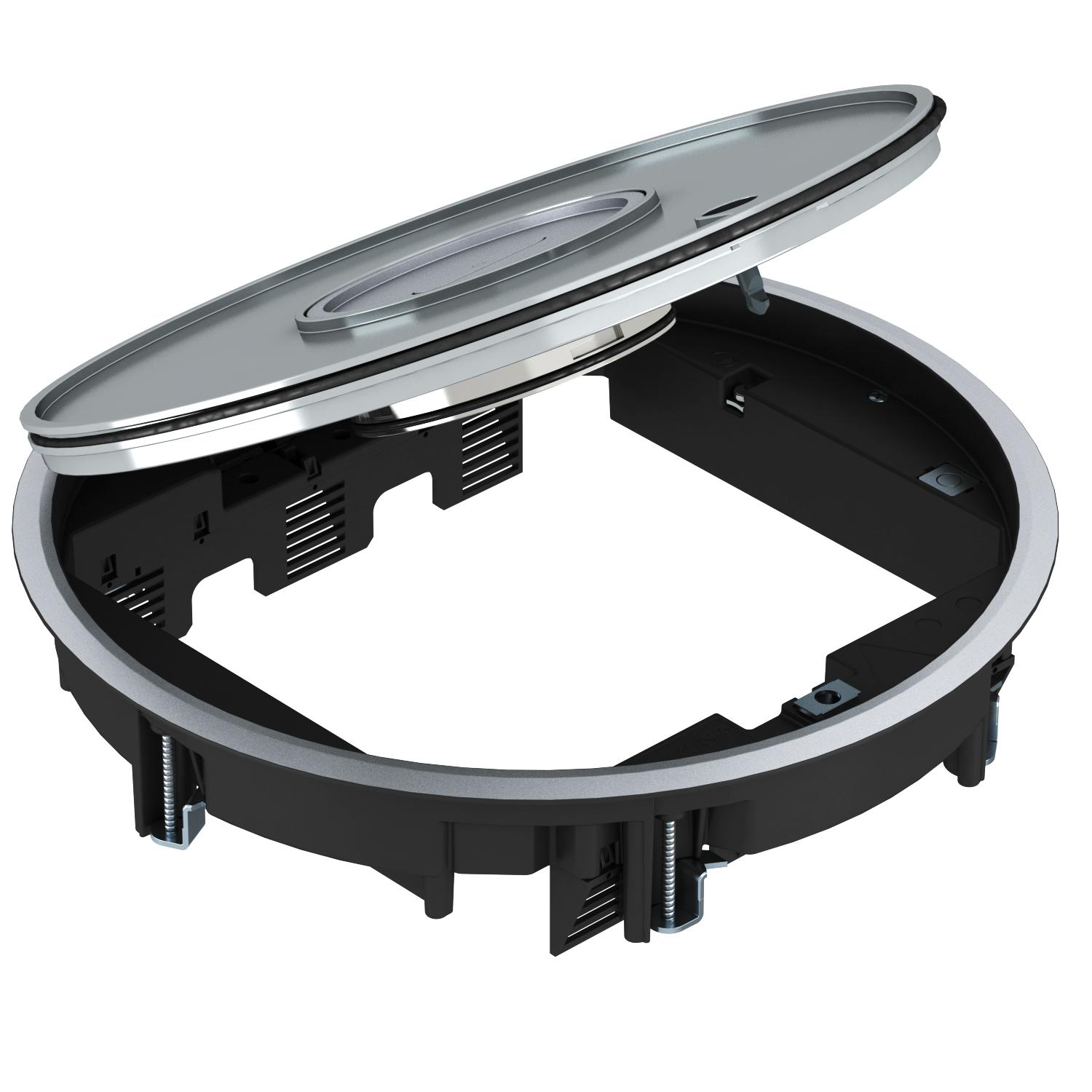

Lattiarasia GRAF9-2 BA3, märkäpuhdistettaviin lattioihin lattiapinnoitesyvennyksellä
Tuotenro 7405743 | EAN-numero 4012196581634
- Tuotteen kuvaus
-
Tuotteen kuvausLattiarasia johtojen ulostuloputkella märkäpuhdistettaviin lattioihin enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, kaksoislattioihin ja kanavajärjestelmiin sisätiloissa.

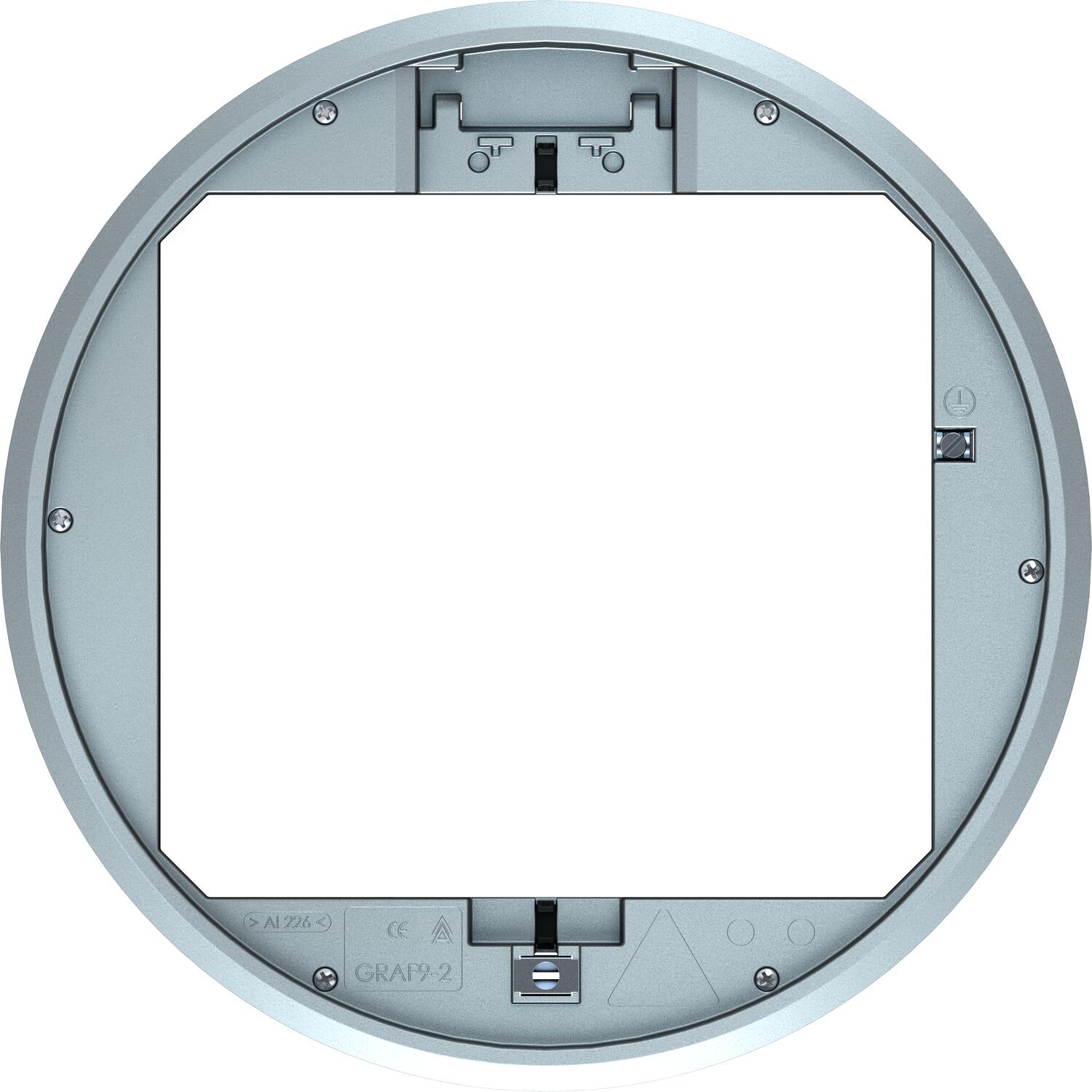

Pinta kiillotettua alumiinia, 3 mm lattiapinnoitesyvennys. Asennussyvyydelle 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Voidaan asentaa 9 asennuskalustetta 50 mm keskiölevyllä.
-
- Tekniset tiedot
-
Tekniset tiedot

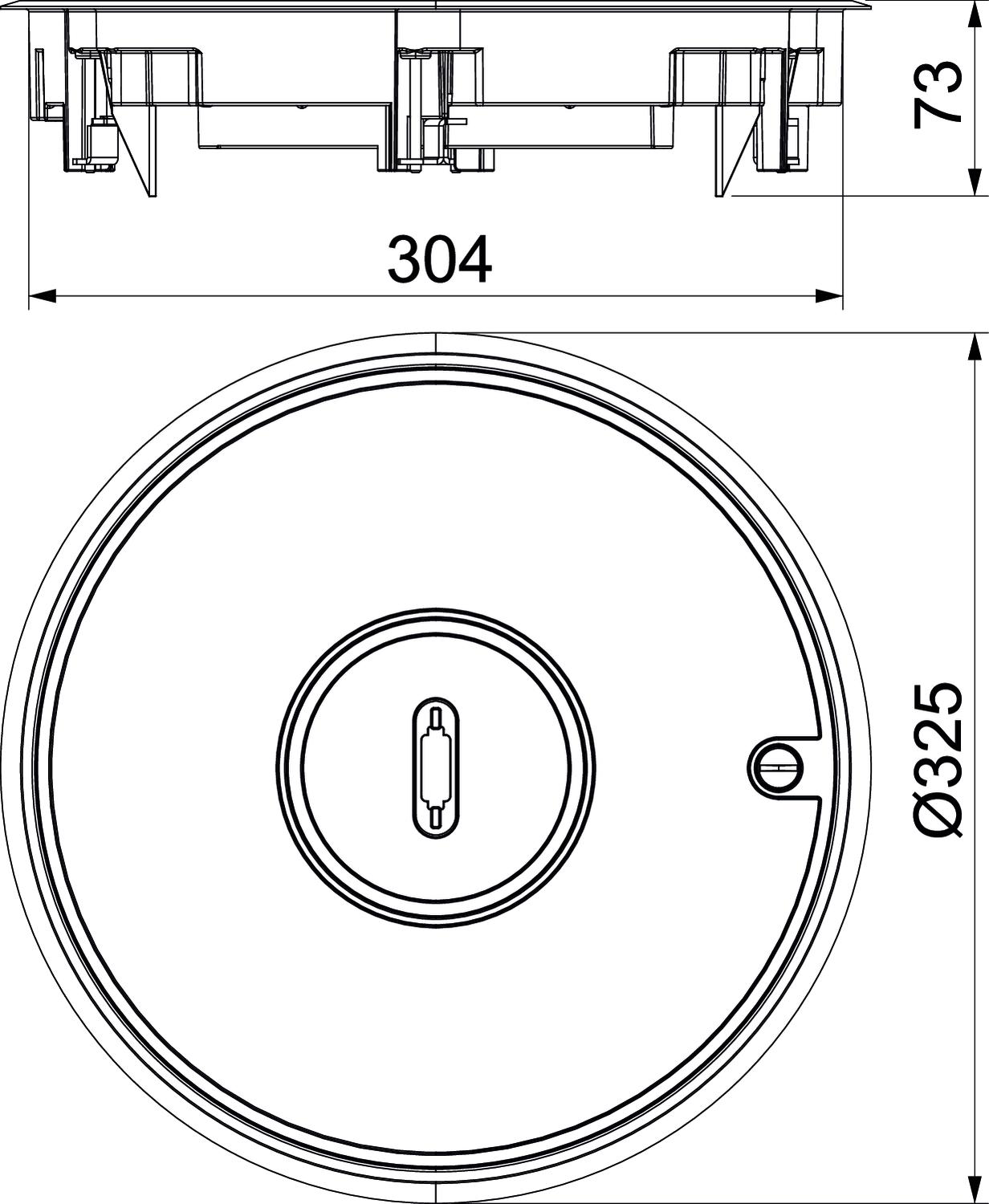

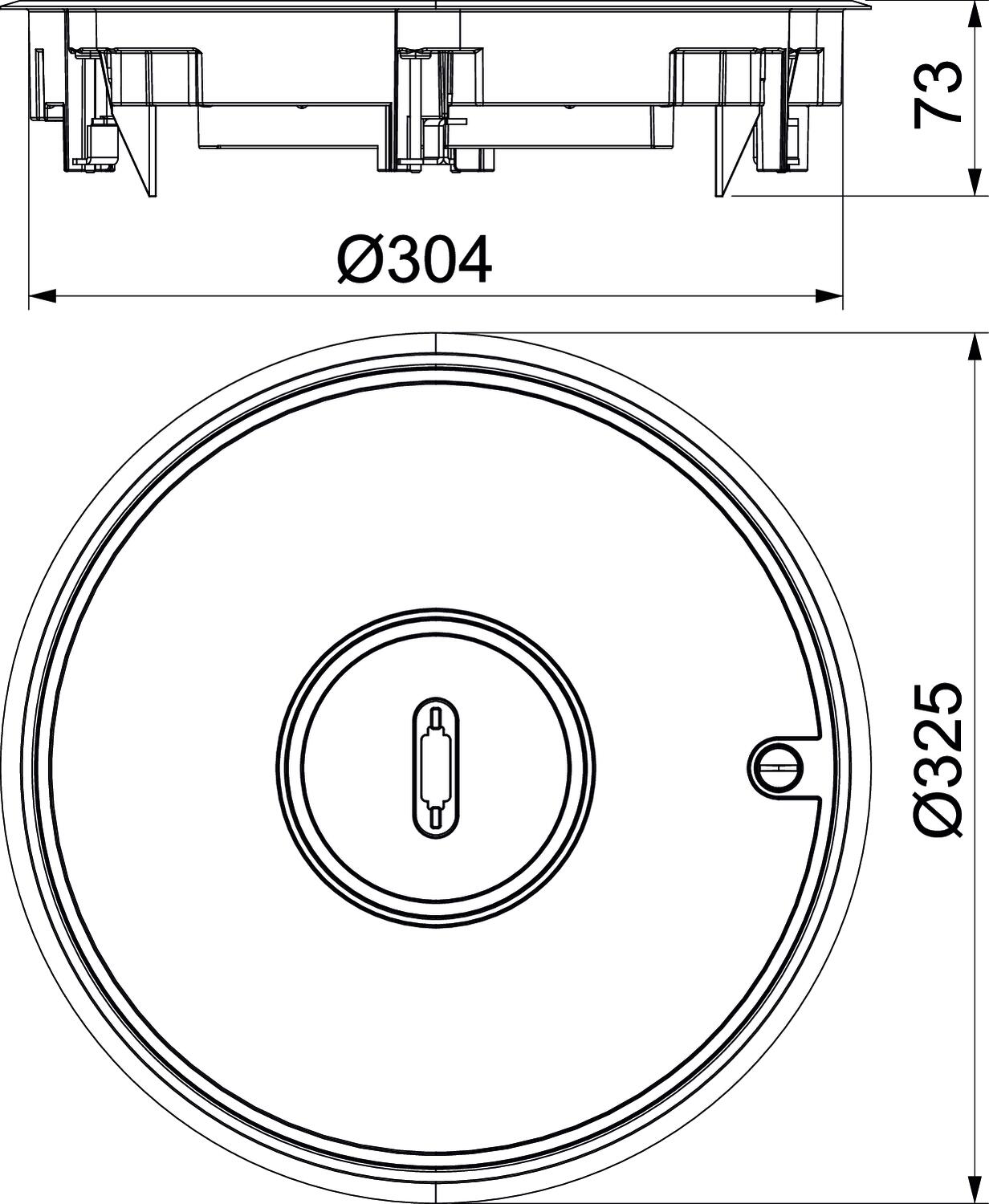

Asennettavien kojeiden lukumäärä 12 Asennushalkaisija 305 Asennusjärjestelmän tyyppi UT4 Avausmekanismi Kääntösalpa CO2-jalanjälki (GWP) kehdosta portille 4,2742 kg CO2e / 1 Kappale Hyväksynnät VDE Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua kyllä Kiinnitysalue D maks. 73 mm Kiinnitysalue D min. 4 mm Kojerasioiden lukumäärä 3 Kojerasioiden nimelliskoko R9 Koko Ø325x73 Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP45 Lattian hoito märkä Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 3 mm Lattiataso min. 80 mm Mahdollisuus asentaa tiiviste kyllä Malli pyöreä Malli raskaille kuormille kyllä Materiaali alumiinipainevalu Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan kyllä Suojaustaso IK-koodi IK10 Ulkoläpimitta 325 mm - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

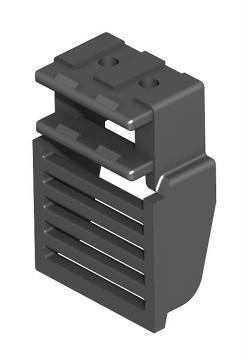

Kiinnityskappale
GES RV 1418731 7407536 2 Kappale

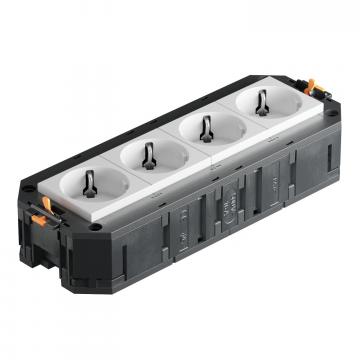

Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale

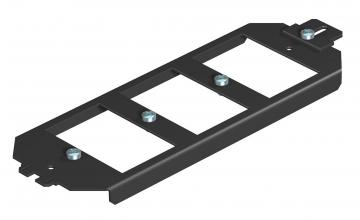

Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale - Lataukset
-
