Lattiarasia UDHOME-ONE, harjareunaisella johtoaukolla, ilman lattiapinnoiteupotusta, kalustamaton, ruostumatonta terästä
Tuotenro 7368357 | EAN-numero 4012197366896
- Tuotteen kuvaus
-

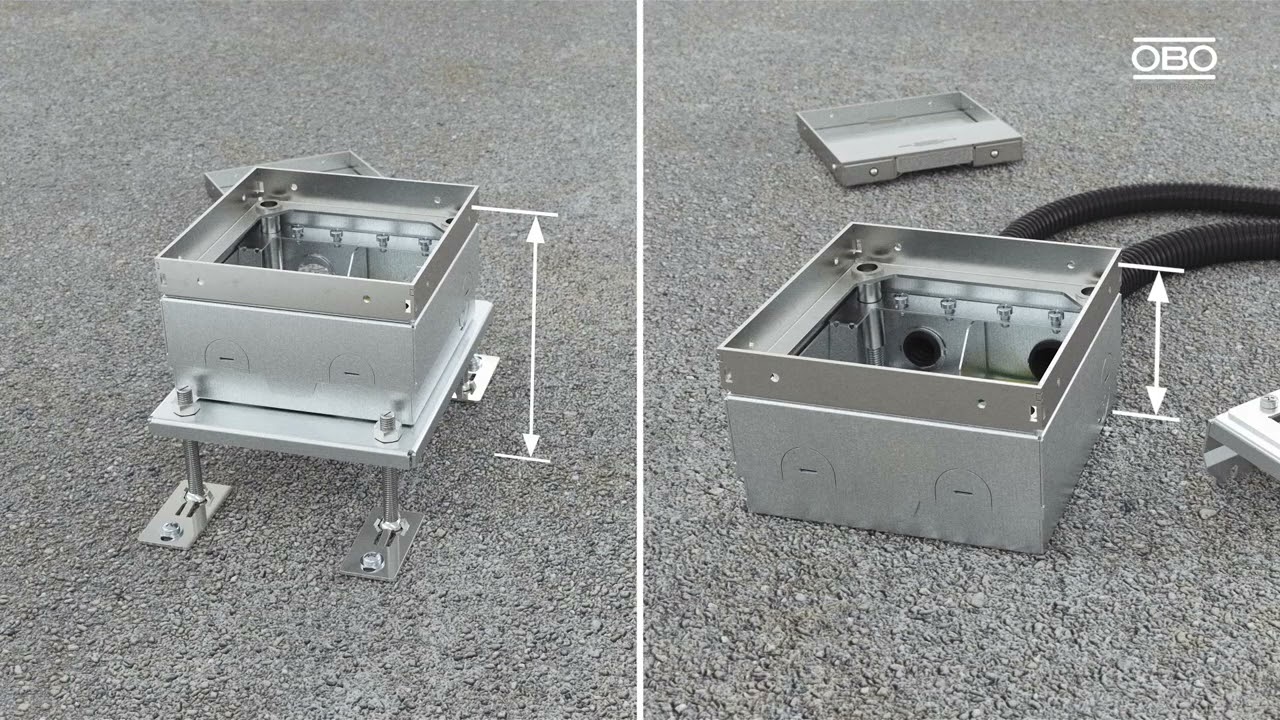

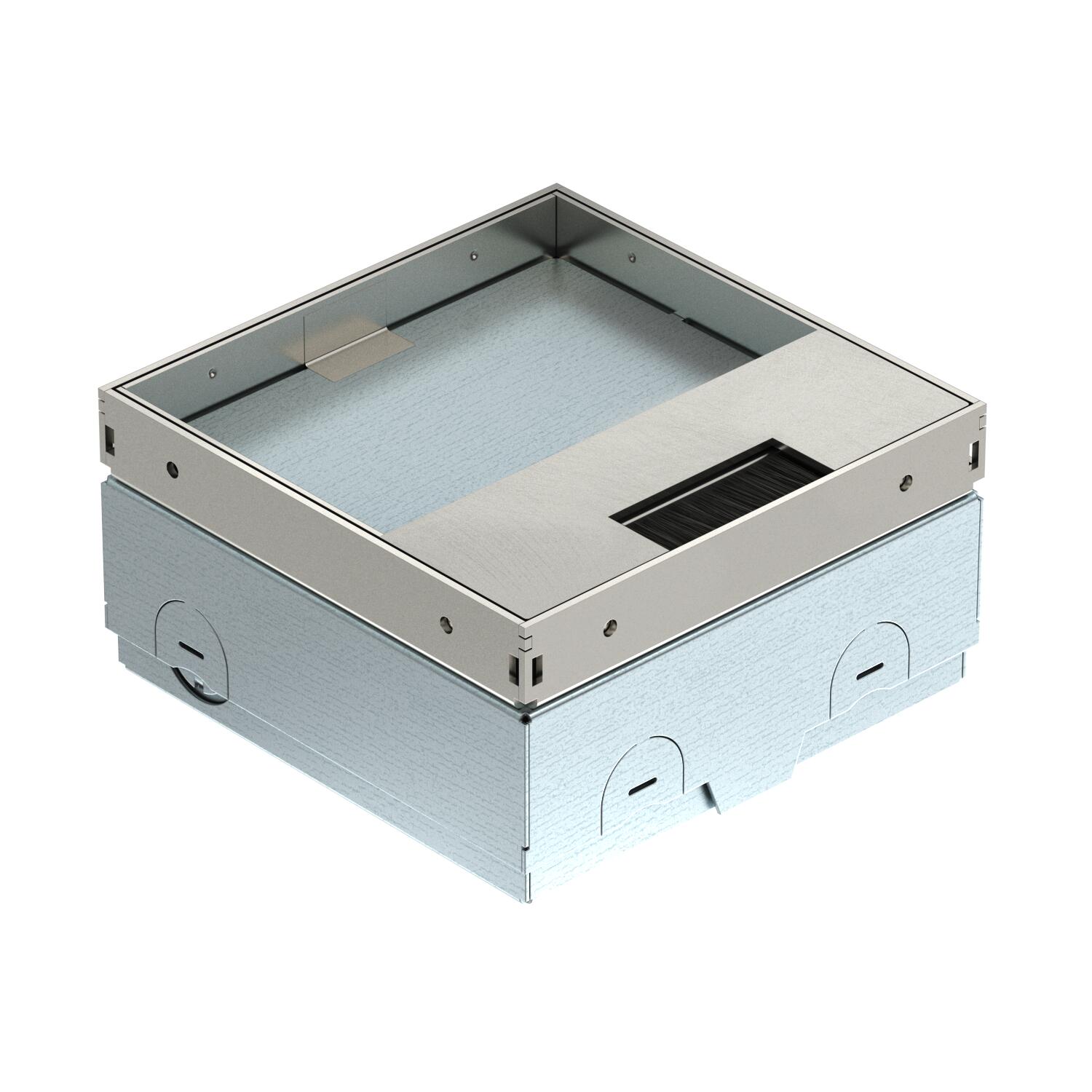

Tuotteen kuvausNelikulmainen lattiarasia käytettäväksi sisätilojen kuivapuhdistettavissa lattioissa, asennus valuun ja ontelolattiaan. Lattiarasia asennusputkiaihioilla (M20/M25). Kansi voidaan säätää 4 säätöjalan avulla lattiapinnoitteen tasalle. Vähimmäisasennussyvyys on 75 mm, säätöalue + 30 mm. Lattiapinnoitteessa näkyvä kehys ja kansi ruostumatonta terästä. Kansi lattiapinnoiteupotuksella ja harjareunaisella johtoaukolla johtojen asennukseen. 15 kN kuormitettavuus taataan vain suljetussa tilassa, lattiapinnan tasalla. Tyhjä rasia Modul 45® -kalusteelle ja dataliittimelle. Liitinlevy dataliittimelle on tilattava erikseen, toimitettassa paikka on suljettu sokkolevyllä.
-
- Tekniset tiedot
-
Tekniset tiedot

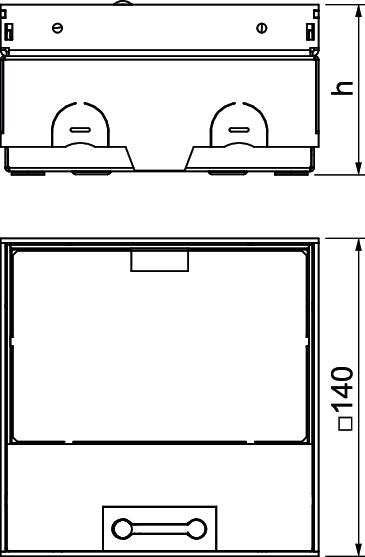

Asennettavien kojeiden lukumäärä 2 Asennussyvyys 75 mm CO2-jalanjälki (GWP) kehdosta portille 11,0264 kg CO2e / 1 Kappale Hyväksynnät VDE Johtoaukon malli Harjareuna Kalusteasennus Tyhjä rasia Kansimalli Lattiapinnoitesyvennys Kaulus ei Käyttöalue käytetyssä tilassa 6.101.1 kuivapuhdistettava lattia Käyttöalue suljetussa tilassa 6.101.1 kuivapuhdistettava lattia Kestää märkäpesua ei Kojerasioiden nimelliskoko 2 Koko 140x140x75 Korkeus 75 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 15 mm Lattiarasia kojerasioille ei Lattiataso maks. 105 mm Lattiataso min. 75 mm Leveys, asennusmitat 144 mm Leveys, ulkomitat 140 mm Mahdollisuus asentaa tiiviste ei Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Mitta h 75 mm Pinta kirkas, jälkikäsitelty Pituus 140 mm Pituus, asennusmitat 144 mm Pituus, ulkomitat 140 mm Pohjamitta 140 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 15000 N Säätöalue maks. 105 mm Säätöalue min. 75 mm Sisäänvientien lukumäärä 6 Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan ei Soveltuu lattiakanaviin ei Soveltuu ulkokäyttöön ei Soveltuu umpinaiseen lattiakanavaan ei Suojaustaso IK-koodi IK10 Valun syvyys maks. 105 mm Valun syvyys min. 75 mm - Kaikki tyypit
- Lataukset
-
Tietolehti UDHOME-ONE BN15 / 7368357 , 0.26MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfREACH Vaatimustenmukaisuusvakuutus UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfAsennusohjeet Floor socket UDHOME-ONE M45 , 10.40MB , pdf
