Levyhylly MKS 110 FS 3000 | 200 | 1 | ei | teräs | nauhakuumasinkitty
morepic-1 morepic-2 morepic-3 video-1

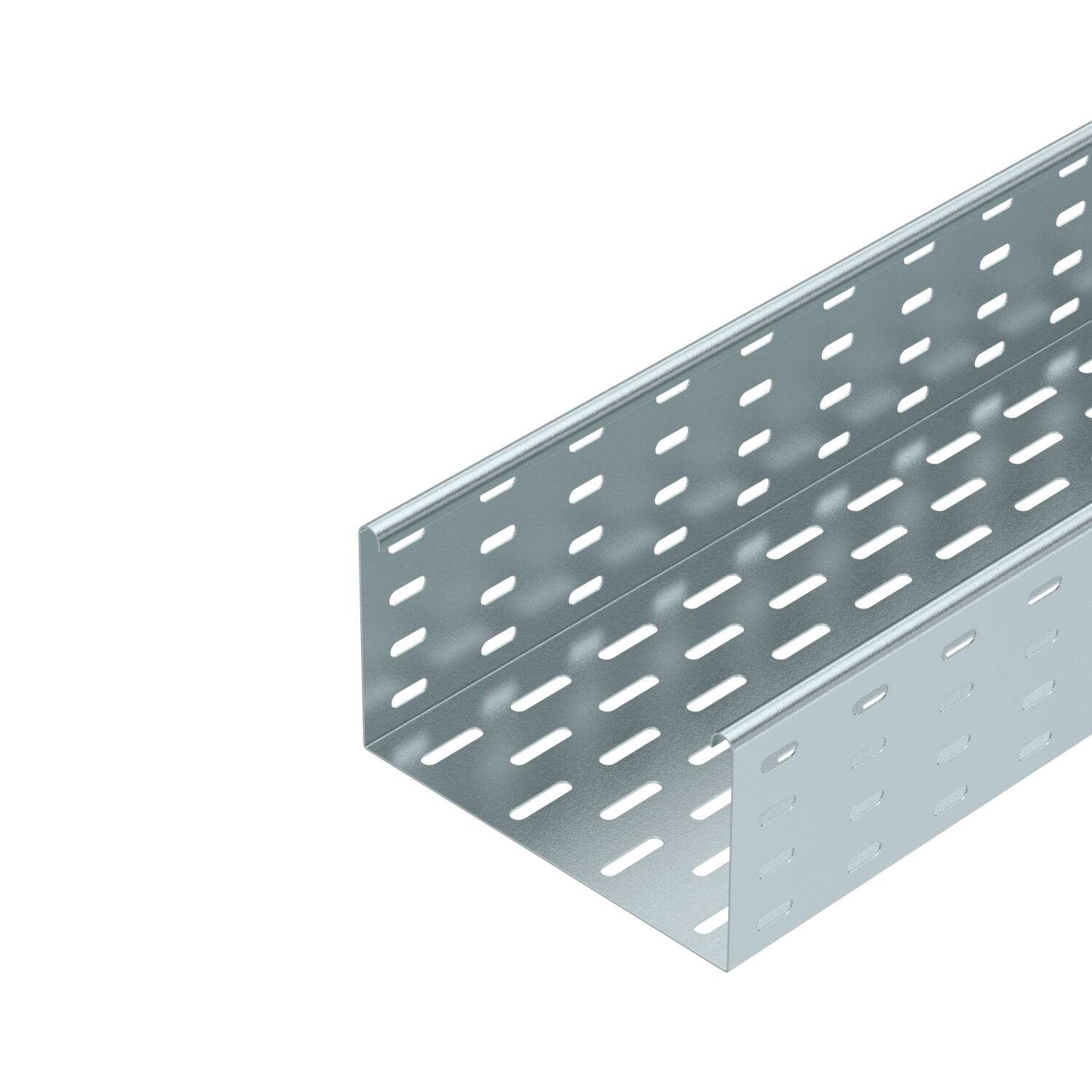

Levyhylly MKS 110 FS

Tuotenro 6060196 | EAN-numero 4012196061877

3000 mm
1 mm
ei
teräs
nauhakuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
MKS 110 = keskiraskaat levyhyllyt sivumitalla 110 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Environmental Product Declaration (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
CO2-jalanjälki (GWP) kehdosta portille 8,4389 kg CO2e / 1 Metri
Dimension W 200 mm
Hyötypoikkipinta 21800 mm²
Hyötypoikkipinta 218 cm²
Kaapelihyllyjen jatkokappaletyyppi ruuvattu
Kannella ei

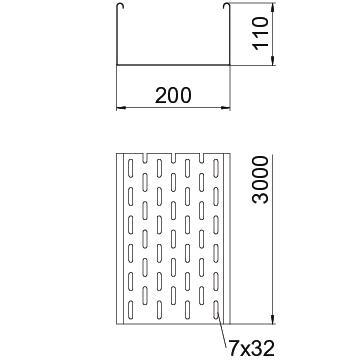

Koko 110x200x3000
Korkeus 110 mm
Korkeus 4 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Levyn paksuus 0,04 in
Liittimen malli ilman jatkokappaletta
Materiaali teräs
Mitat 110 x 200
NATO - reikäkuva ei
Palonkestävyys ei
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pituus 10 ft
Pohjamitta 200 mm
Pohjamitta 8 in
Ruostumaton teräs, peitattu ei
Sivurei'itys kyllä
Tukiväli 1,5 m 1,85 kN/m
Tukiväli 2,0 m 1,3 kN/m
Tukiväli 2,5 m 0,75 kN/m
Tukiväli 3,0 m 0,6 kN/m
Väri sinkki

Tekniset tiedot

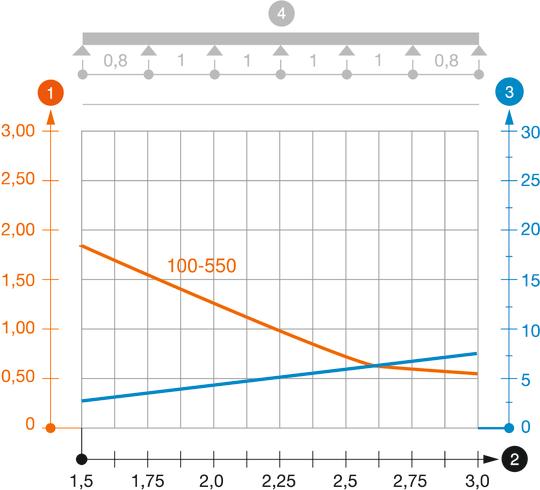

Kuormitustaulukko, levyhylly MKS 110

Kuormitustaulukko, levyhylly MKS 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Levyn paksuus Palonkestävyys Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKS 120 FS 3000 mm 200 mm 1 mm ei teräs nauhakuumasinkitty 6060196
3 m
MKS 140 FS 3000 mm 400 mm 1 mm ei teräs nauhakuumasinkitty 6060404
3 m
MKS 150 FS 3000 mm 500 mm 1 mm ei teräs nauhakuumasinkitty 6060412
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 110 FS Jatkokappale 110 FS RLVL 110 FS ----- 6067131
10 Kappale

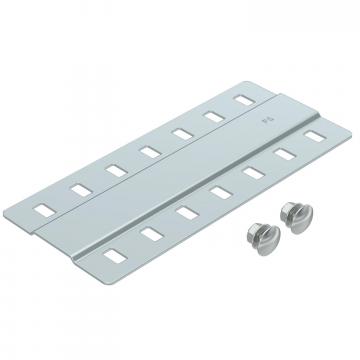

Jatkosuoja FS Jatkosuoja FS SSLB 200 FS ----- 7070213
20 Kappale

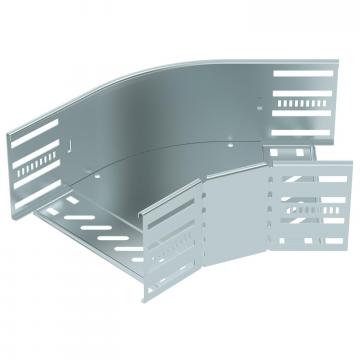

45° kulmakappale 110 FS 45° kulmakappale 110 FS RB 45 120 FS ----- 6036302
1 Kappale

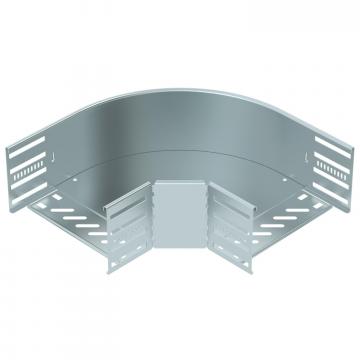

90° kulmakappale 110 FS 90° kulmakappale 110 FS RB 90 120 FS ----- 6036804
1 Kappale

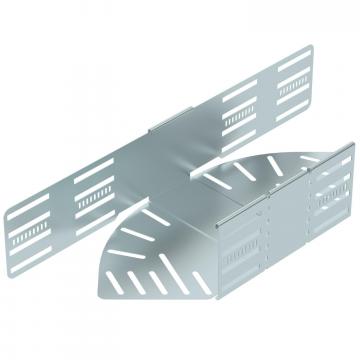

Säädettävä kulmakappale 110 FS Säädettävä kulmakappale 110 FS RB W 120 FS ----- 6037304
1 Kappale
T-kappale 110 FS T-kappale 110 FS RAA 120 FS ----- 6042155
1 Kappale

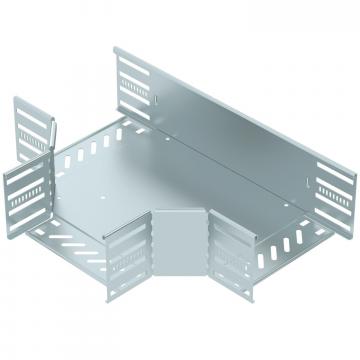

T-kappale 110 FS T-kappale 110 FS RT 120 FS ----- 6038304
1 Kappale

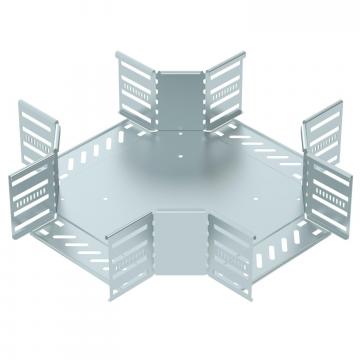

X-kappale 110 FS X-kappale 110 FS RK 120 FS ----- 7027353
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 200 FS 1462844 6052207
3 m
Väliseinä 110 FS Väliseinä 110 FS TSG 110 FS ----- 6062122
3 m
90° kulmakappale 110 FS 90° kulmakappale 110 FS RB 90 120 FS ----- 7001916
1 Kappale
