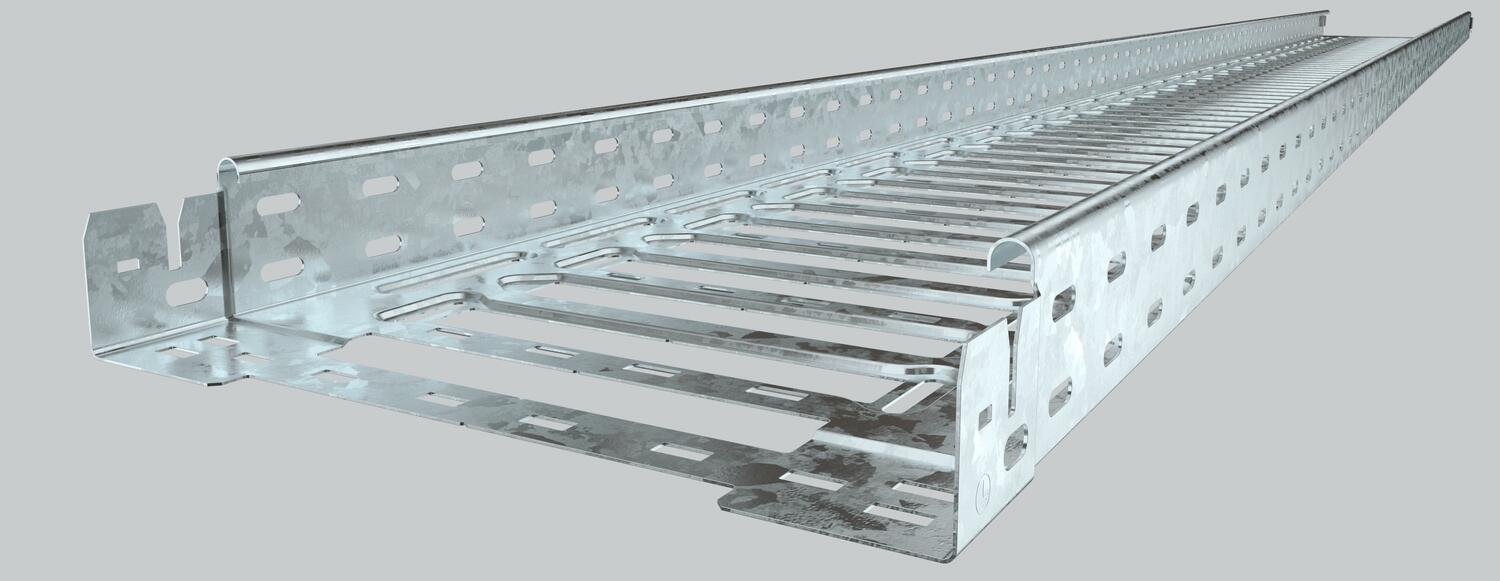

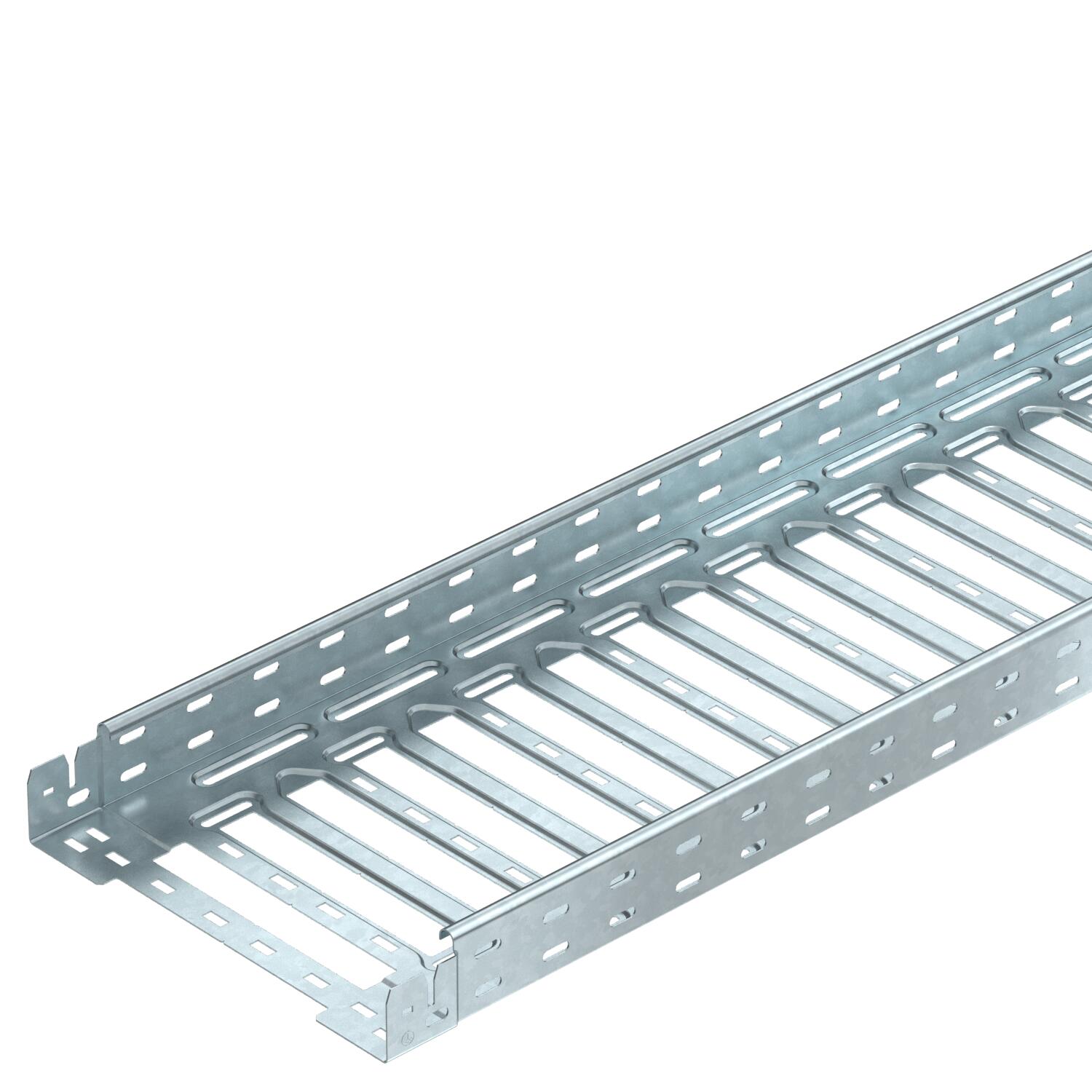

Levyhylly MKS-Magic® 60 FT
Tuotenro 6059025 | EAN-numero 4012195830085 | Sähkönro 1464982
- Tuotteen kuvaus
-
Tuotteen kuvausLevyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä Hyötypituus 3000 mm Hyötypoikkipinta 17800 mm² Hyötypoikkipinta 178 cm² Kaapelihyllyjen jatkokappaletyyppi Painolukitus Kannella ei Koko 60x300x3050 Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Sähkömagneettinen suojaus ilman kantta 20 dB Sähkömagneettinen suojaus kannella 50 dB Sivurei'itys kyllä Sprinklerilaitteiston käyttö kyllä Tuotesarja MKSM-sarja Väri sinkki Mitat
Korkeus 60 mm Mitta B 300 mm Mitta L 180 mm Mitta x 196 mm Mitta y 262 mm Pituus 3050 mm Pohjamitta 300 mm Kuormitukset
Tukiväli 1,5 m 1,5 kN/m Tukiväli 2,0 m 1 kN/m Tukiväli 2,5 m 0,7 kN/m CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 7,8593 kg CO2e / 1 Metri CO₂ Footprint (GWP) 7,8593 kg CO₂e Declared Unit m Declared Unit Quantity 1 Tekniset tiedot

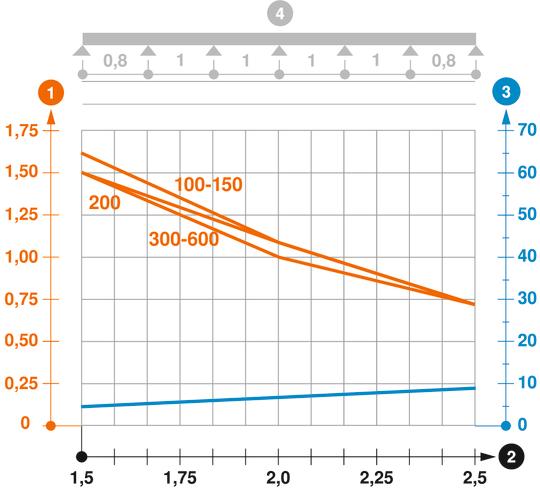

Kuormituskaavio, levyhylly tyyppi MKSM 60
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

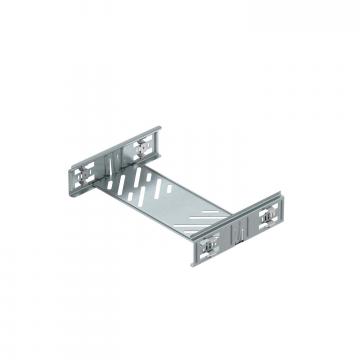

Jatkokappalesarja Magic DD
KTSMV 630 DD ----- 6068942 1 Kappale
Kansi kääntösalvoilla FT
DRL 300 FT ----- 6051383 3 m

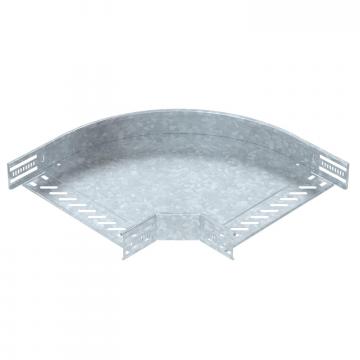

90° kulmakappale 60 FT
RB 90 630 FT ----- 6036596 1 Kappale

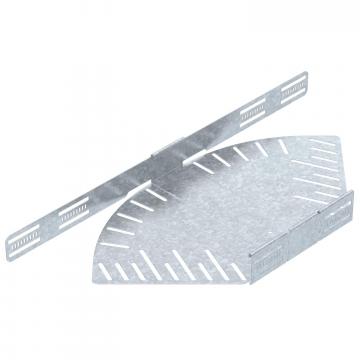

Säädettävä kulmakappale 60 FT
RB W 630 FT ----- 6037126 1 Kappale

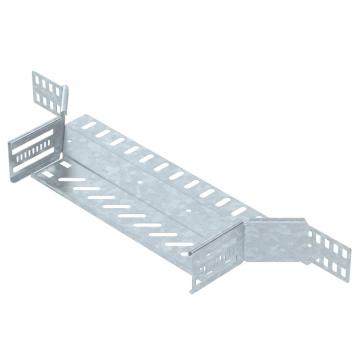

T-kappale 60 FT
RAA 630 FT ----- 6042217 1 Kappale

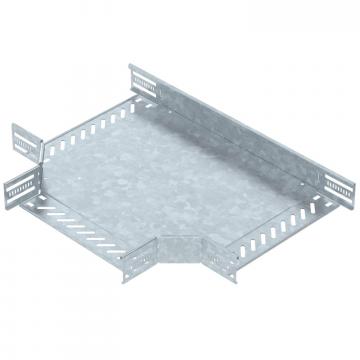

T-kappale 60 FT
RT 630 FT ----- 6038136 1 Kappale
Kansi kääntösalvoilla DD
DRL 300 DD ----- 6052712 3 m
Väliseinä 60 DD
TSG 60 DD 1465193 6062327 3 m - Lataukset
-
Tietolehti MKSM 630 FT / 6059025 , 0.32MB , pdfEU-vaatimustenmukaisuusvakuutus MKSM 630 FT / 6059025 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus MKSM 630 FT / 6059025 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus MKSM 630 FT / 6059025 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus MKSM 630 FT / 6059025 , 0.12MB , pdfYmpäristötuoteseloste (EPD) MKSM 630 FT / 6059025 , 2.03MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä KTS-Magic , 0.18MB , pdfAsennusohjeet Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdf
