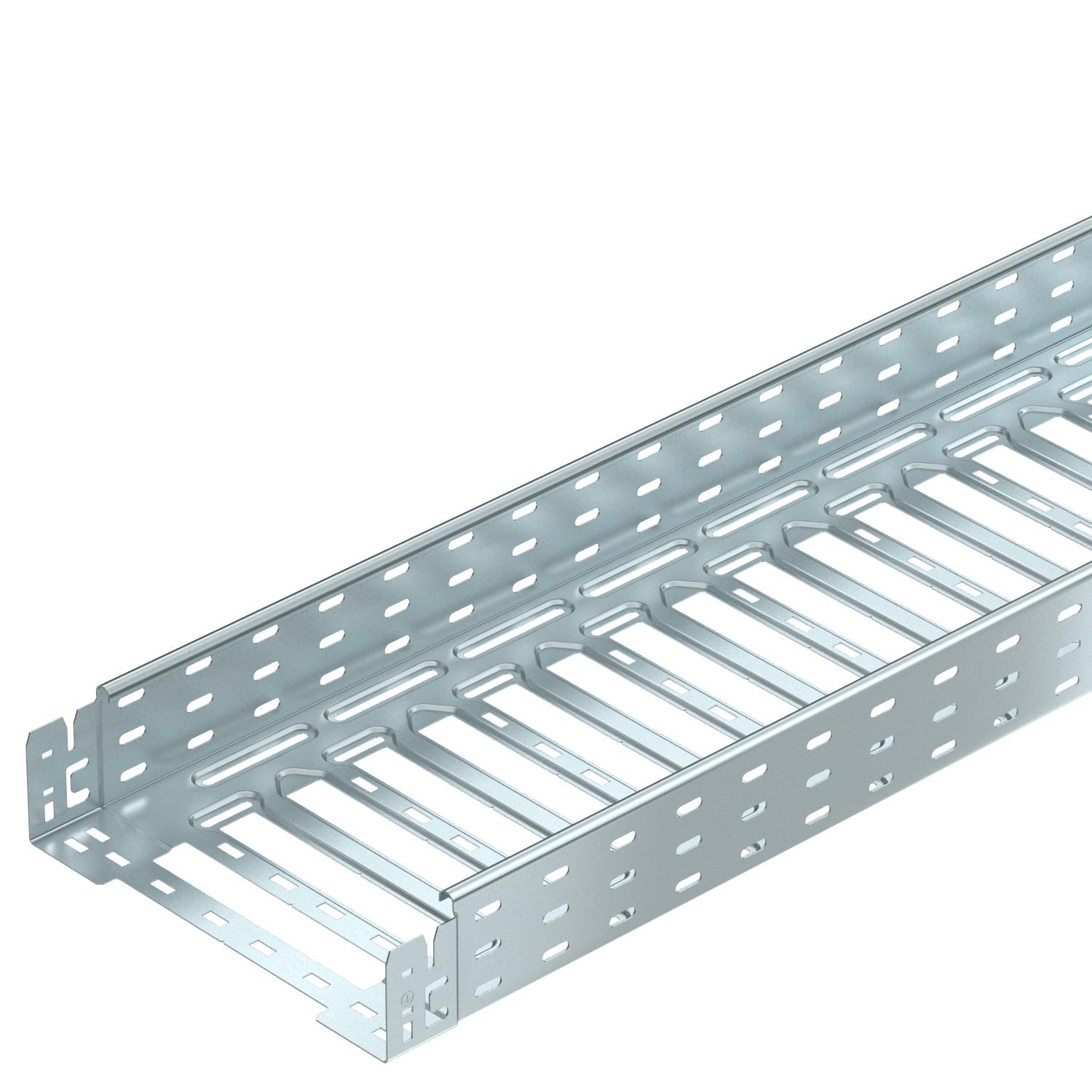

Levyhylly MKS-Magic® 85 FS 3050 | 300 | 85 | 1 | ei | sinkki | teräs | nauhakuumasinkitty

Levyhylly MKS-Magic® 85 FS

Tuotenro 6059086 | EAN-numero 4012195830375

Tuotenro / Tyyppi

Pituus	3050 mm

Pohjamitta

Korkeus	85 mm

Levyn paksuus	1 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypituus	3000 mm
Hyötypoikkipinta	25300 mm²
Hyötypoikkipinta	253 cm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	85x300x3050
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs

NATO - reikäkuva	ei
Palonkestävyys	ei
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Sprinklerilaitteiston käyttö	kyllä
Väri	sinkki

Mitat

Korkeus	85 mm
Mitta B	300 mm
Mitta L	180 mm
Mitta x	196 mm

Mitta y	262 mm
Pituus	3050 mm
Pohjamitta	300 mm

Kuormitukset

NEMA-kuormaluokka	8A
Tukiväli 1,5 m	1,5 kN/m

Tukiväli 2,0 m	1,25 kN/m
Tukiväli 2,5 m	1 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	8,8784 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	8,8784 kg CO₂e

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSM 85

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059090	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

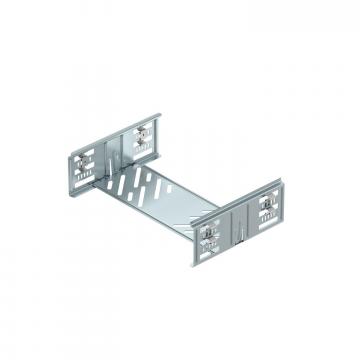

Jatkokappalesarja Magic FS	KTSMV 830 FS	-----	6069008	Kappale	1 Kappale

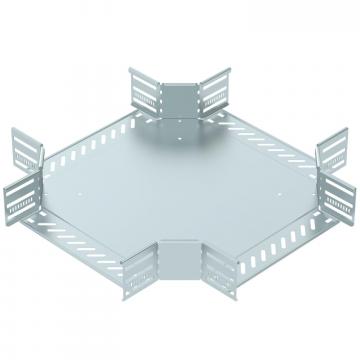

X-kappale 85 FS	RK 830 FS	-----	7027335	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 300 FS	1462845	6052304	m	3 m
Väliseinä 85 FS	TSG 85 FS	-----	6062114	m	3 m
