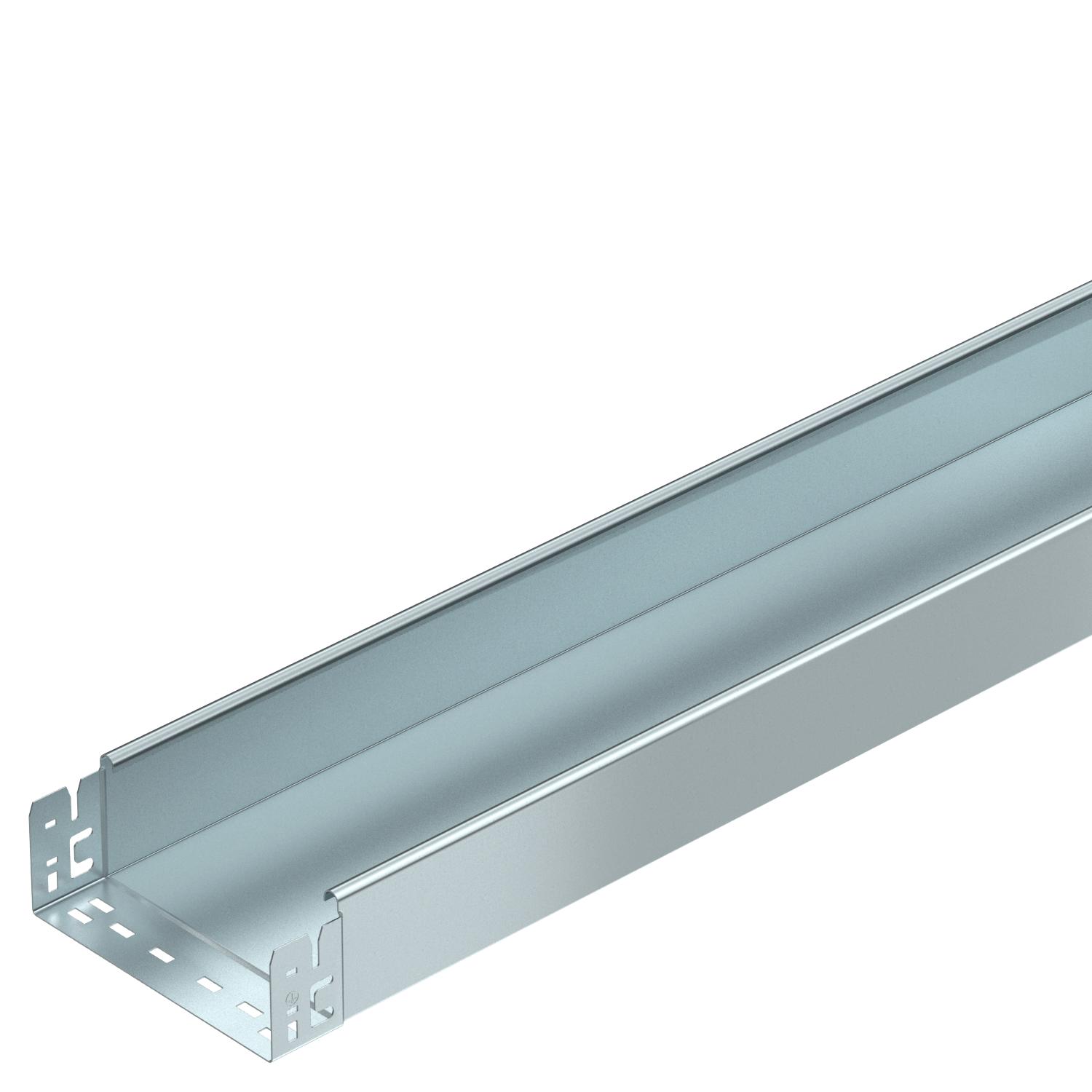

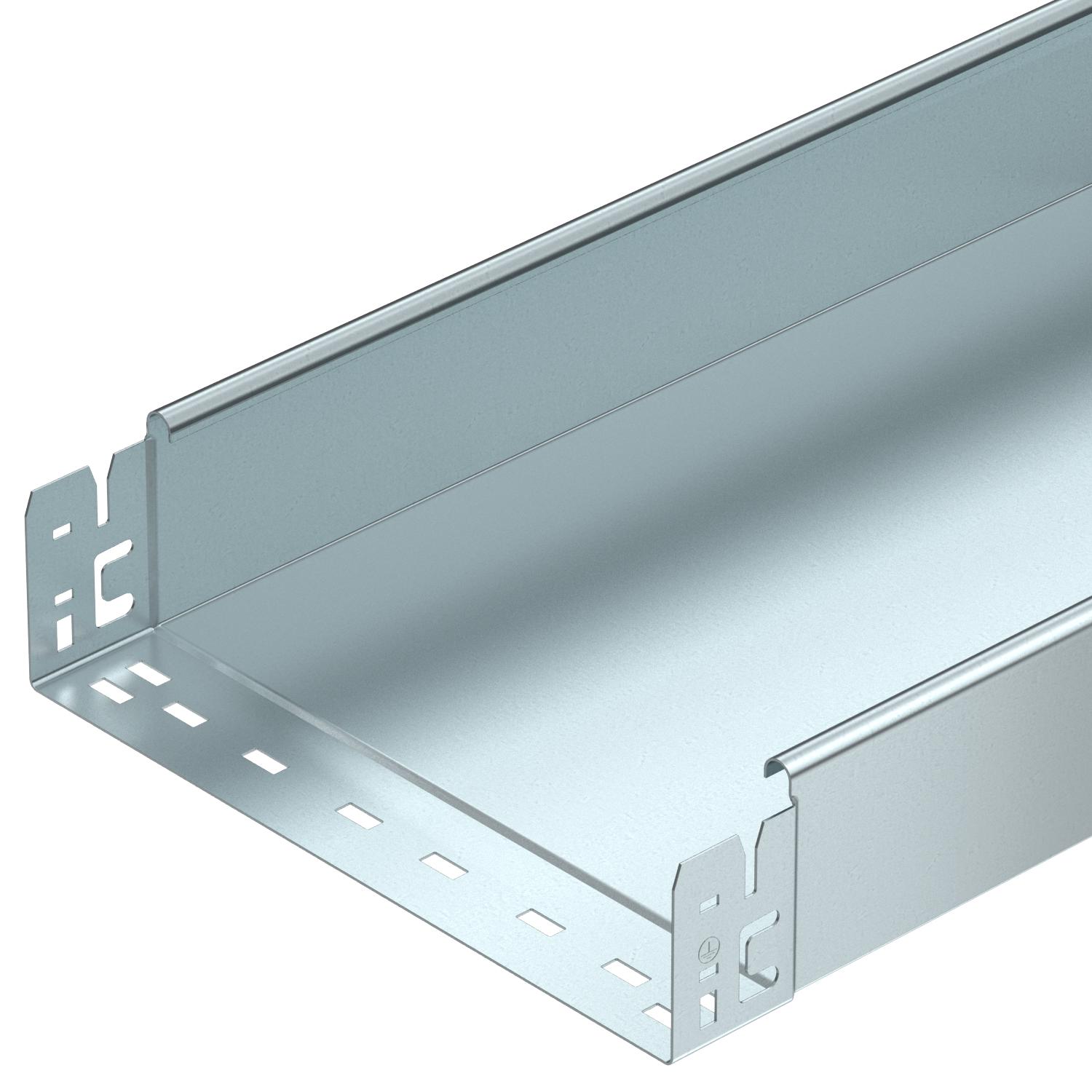

Levyhylly MKS-Magic® 85 rei'ittämätön FS
Tuotenro 6059312 | EAN-numero 4012195831648
- Tuotteen kuvaus
-
Tuotteen kuvausRei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
-
- Tekniset tiedot
-
Tekniset tiedot

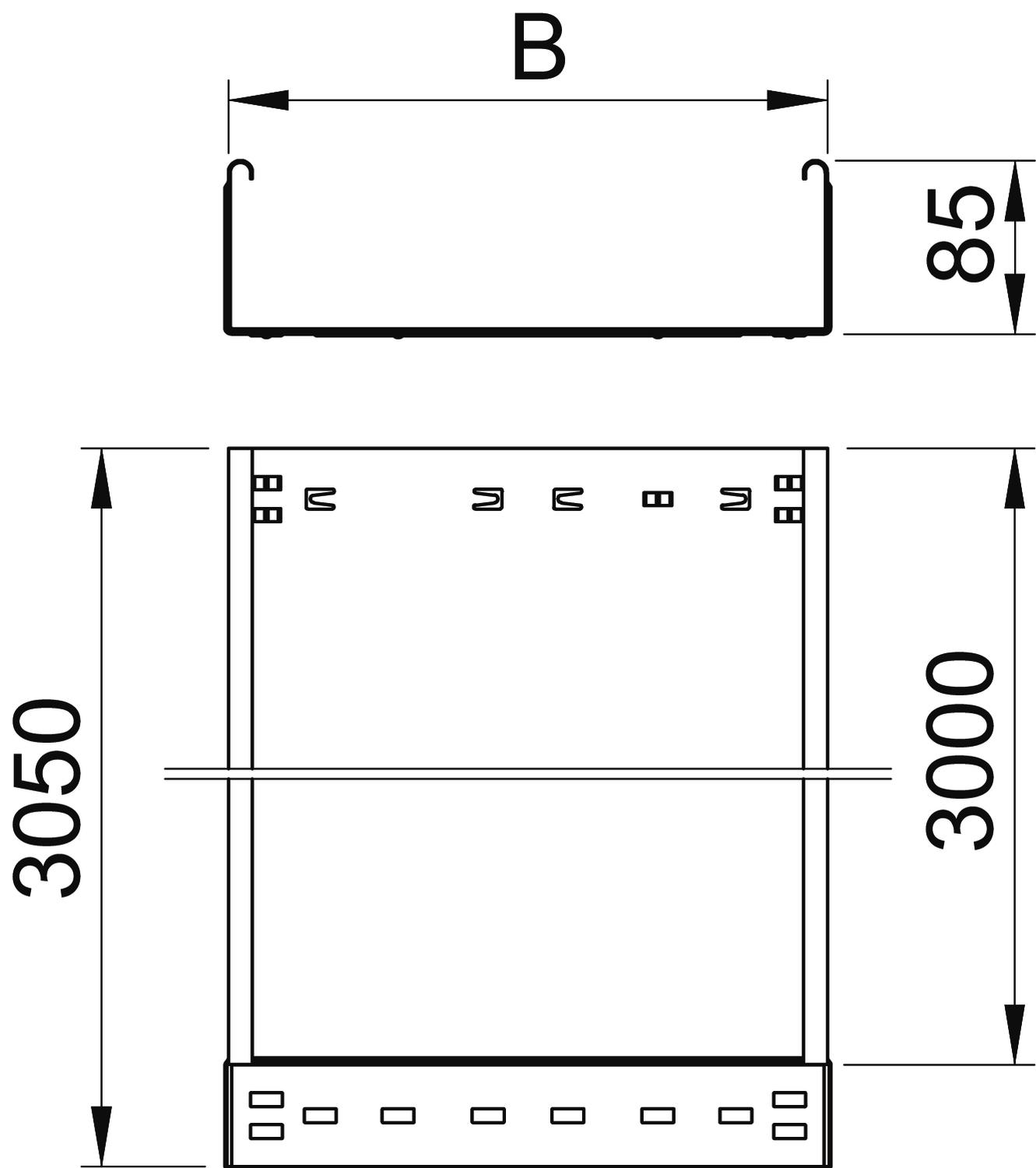

Asennusrei'itys pohjassa ei CO2-jalanjälki (GWP) kehdosta portille 7,194 kg CO₂e / 1 Metri Hyötypituus 3000 mm Hyötypoikkipinta 18600 mm² Hyötypoikkipinta 186 cm² Kaapelihyllyjen jatkokappaletyyppi Painolukitus Kannella ei Koko 85x200x3050 Korkeus 85 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 200 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 3050 mm Pohjamitta 200 mm Ruostumaton teräs, peitattu ei Sivurei'itys ei Tukiväli 1,5 m 1,75 kN/m Tukiväli 1,75 m 1,4 kN/m Tukiväli 2,0 m 1,1 kN/m Tukiväli 2,5 m 0,5 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, levyhylly tyyppi MKSMU 85
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

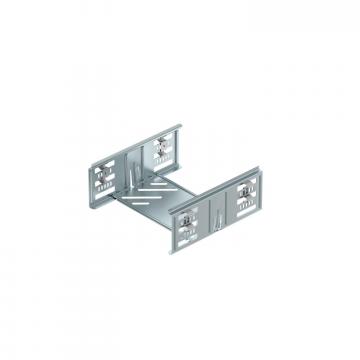

Jatkokappalesarja Magic FS
KTSMV 820 FS ----- 6069006 1 Kappale

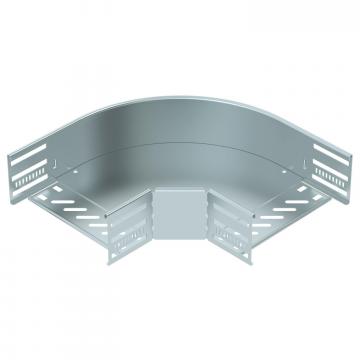

90° kulmakappale 85 FS
RB 90 820 FS ----- 6036702 1 Kappale
Kansi kääntösalvoilla FF
DRL 200 FS 1462844 6052207 3 m
Väliseinä 85 FS
TSG 85 FS ----- 6062114 3 m - Lataukset
-
