Levyhylly MKS-Magic® 85 rei'ittämätön FT 3050 | 200 | 85 | 1 | ei | sinkki | teräs | = upottamalla kuumasinkitty
morepic-1 morepic-2 morepic-3

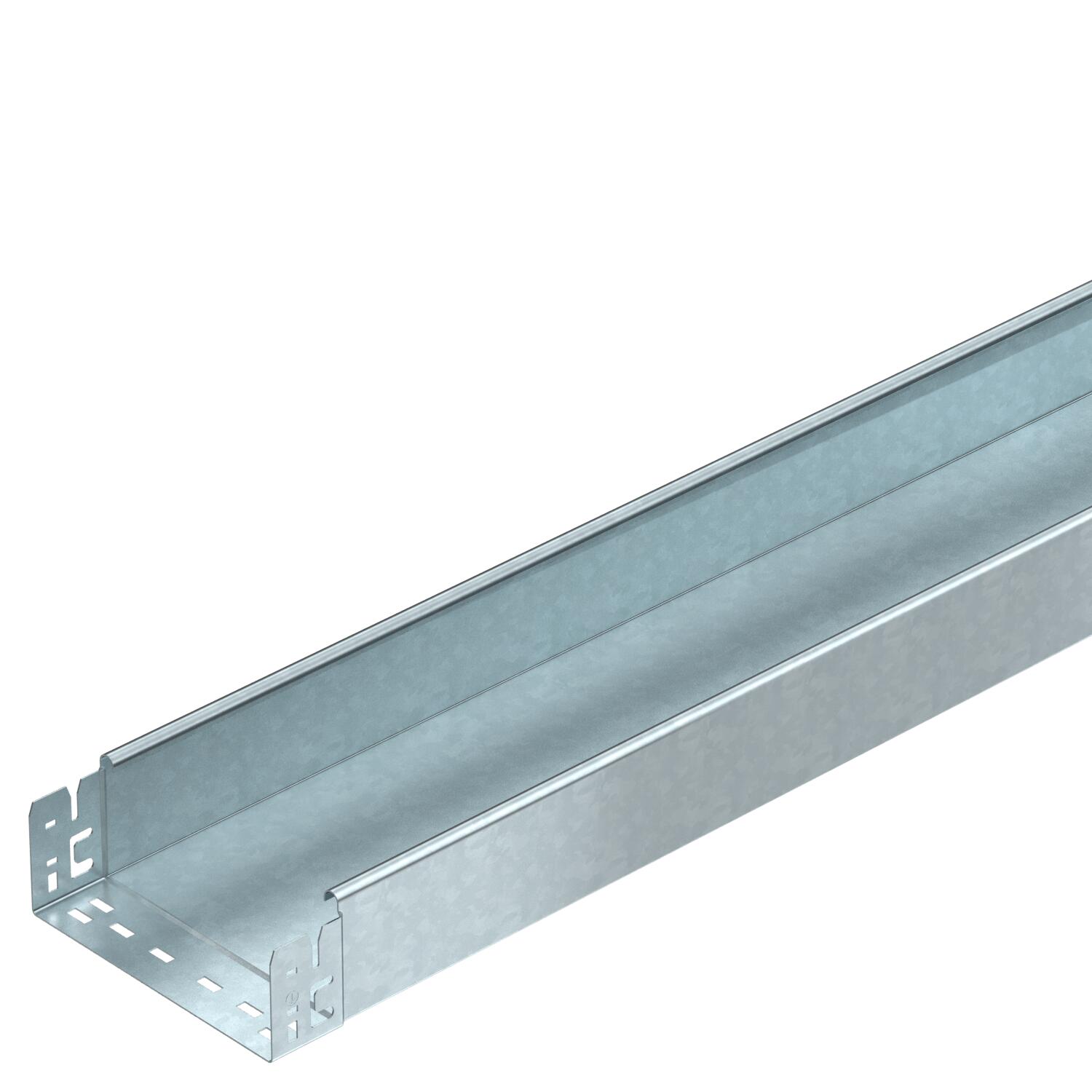

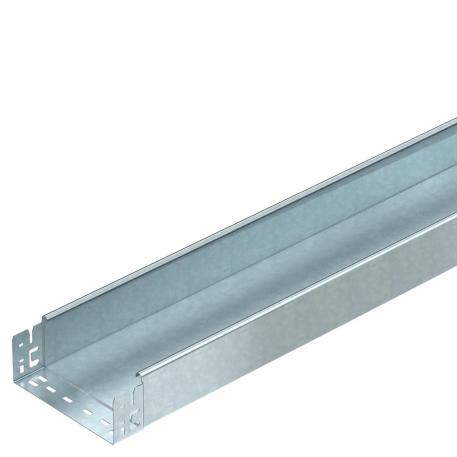

Levyhylly MKS-Magic® 85 rei'ittämätön FT

Tuotenro 6059329 | EAN-numero 4012195831716

3050 mm
85 mm
1 mm
ei
sinkki
teräs
= upottamalla kuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
Rei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa ei
Hyötypituus 3000 mm
Hyötypoikkipinta 186 cm²
Hyötypoikkipinta 18600 mm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei
Koko 85x200x3050
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
NATO - reikäkuva ei
Palonkestävyys ei
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
ROHS-vaatimusten mukainen kyllä
Ruostumaton teräs, peitattu ei
Sivurei'itys ei
Tuotesarja MKSM-sarja
Väri sinkki

Mitat

Korkeus 85 mm
Mitta B 200 mm
Pituus 3050 mm
Pohjamitta 200 mm

Kuormitukset

Tukiväli 1,5 m 1,75 kN/m
Tukiväli 1,75 m 1,4 kN/m
Tukiväli 2,0 m 1,1 kN/m
Tukiväli 2,5 m 0,5 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille 8,9709 kg CO2e / 1 Metri
CO₂ Footprint (GWP) 8,9709 kg CO₂e
Declared Unit m
Declared Unit Quantity 1

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSMU 85

Kuormituskaavio, levyhylly tyyppi MKSMU 85
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKSMU 810 FT 3050 mm 100 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059325
3 m
MKSMU 820 FT 3050 mm 200 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059329
3 m
MKSMU 830 FT 3050 mm 300 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059331
3 m
MKSMU 840 FT 3050 mm 400 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059333
3 m
MKSMU 850 FT 3050 mm 500 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059335
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 200 FT 6051367
3 m

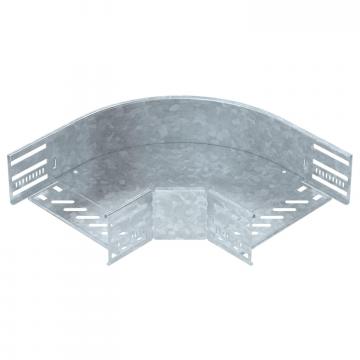

90° kulmakappale 85 FT 90° kulmakappale 85 FT RB 90 820 FT 6036714
1 Kappale
Kansi kääntösalvoilla DD Kansi kääntösalvoilla DD DRL 200 DD 6052709
3 m
Väliseinä 85 DD Väliseinä 85 DD TSG 85 DD 6062331
3 m
