Levyhylly RKS-Magic® 60 FT 3050 | 200 | 60 | 1 | kyllä | sinkki | teräs | = upottamalla kuumasinkitty

Levyhylly RKS-Magic® 60 FT

Tuotenro 6047639 | EAN-numero 4012195903932 | Sähkönro 1462861

Tuotenro / Tyyppi

Pituus	3050 mm

Pohjamitta

Korkeus	60 mm

Levyn paksuus	1 mm

Palonkestävyys	kyllä

Väri	sinkki

Materiaali	teräs

Pinta	= upottamalla kuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

11 mm reiät kierretankojen suoraa asentamista varten.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypituus	3000 mm
Hyötypoikkipinta	118 cm²
Hyötypoikkipinta	11800 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	60x200x3050
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	0,03 in
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
NATO - reikäkuva	ei

Palonkestävyys	kyllä
Palosuojaus	Palonkestävät johtojärjestelmät, levy- ja tikashyllyt
Pinta	= upottamalla kuumasinkitty
Pitkän kannatusvälin malli	ei
Pohjarei'itys	1,00
ROHS-vaatimusten mukainen	kyllä
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Tuotesarja	RKSM-sarja
Väri	sinkki

Mitat

Korkeus	2 in
Korkeus	60 mm
Mitta B	200 mm
Mitta x	100 mm
Mitta y	150 mm

Pituus	10 ft
Pituus	3050 mm
Pohjamitta	200 mm
Pohjamitta	8 in

Kuormitukset

NEMA-kuormaluokka	8AA
Tukiväli 1,0 m	1,2 kN/m
Tukiväli 1,5 m	0,9 kN/m

Tukiväli 2,0 m	0,6 kN/m
Tukiväli 2,5 m	0,4 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	6,3896 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	6,3896 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Tekniset tiedot

Kuormitustaulukko, levyhylly RKSM 60

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	kyllä	sinkki	teräs	= upottamalla kuumasinkitty	1462860	6047612	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	kyllä	sinkki	teräs	= upottamalla kuumasinkitty	1462861	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	kyllä	sinkki	teräs	= upottamalla kuumasinkitty	1462862	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	kyllä	sinkki	teräs	= upottamalla kuumasinkitty	1462863	6047690	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FT	DRL 200 FT	-----	6051367	m	3 m

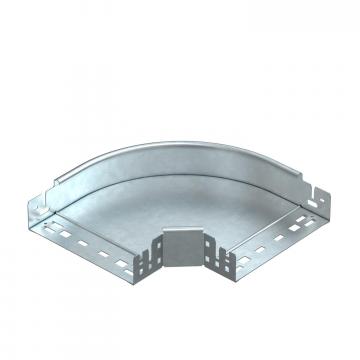

90° kulmakappale 60 FT	RB 90 620 FT	-----	6036594	Kappale	1 Kappale
Säädettävä kulmakappale 60 FT	RB W 620 FT	-----	6037124	Kappale	1 Kappale
T-kappale 60 FT	RAA 620 FT	-----	6042215	Kappale	1 Kappale
T-kappale 60 FT	RT 620 FT	-----	6038134	Kappale	1 Kappale
Kansi kääntösalvoilla DD	DRL 200 DD	-----	6052709	m	3 m
Väliseinä 60 DD	TSG 60 DD	1465193	6062327	m	3 m
