Levyhylly SKS-Magic®110 FS 3050 | 500 | 110 | 1,5 | ei | sinkki | teräs | nauhakuumasinkitty

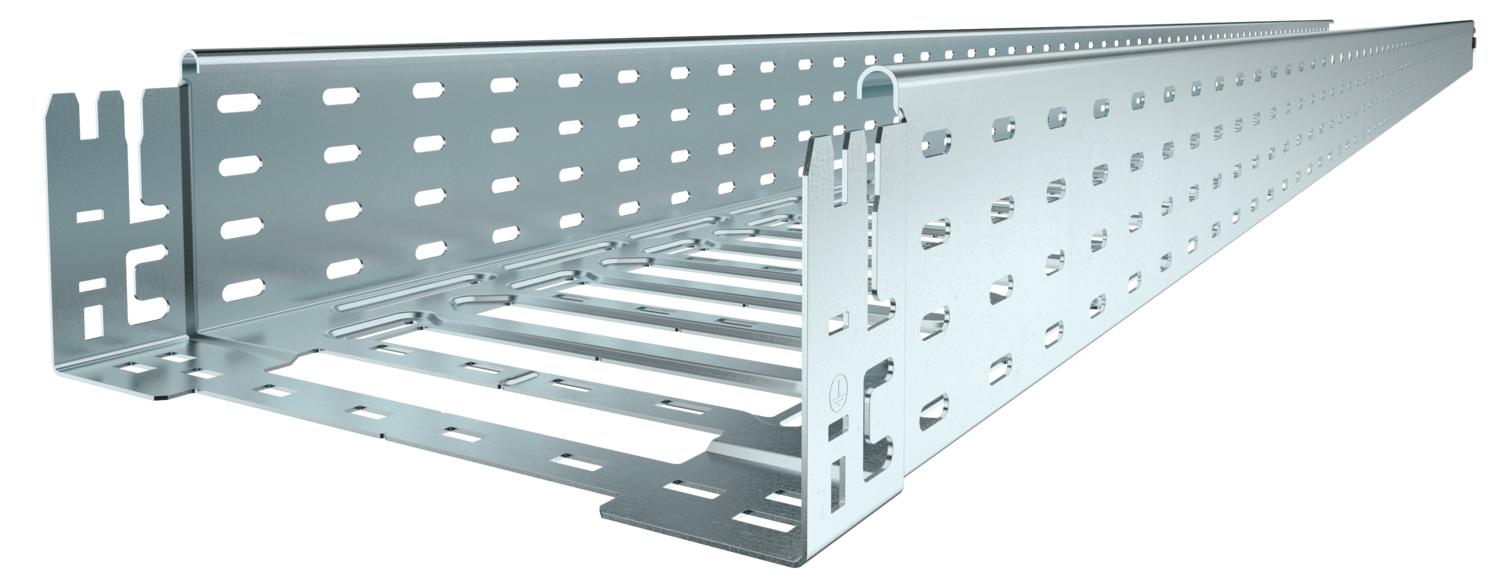

Levyhylly SKS-Magic®110 FS

Tuotenro 6059624 | EAN-numero 4012195829614

Tuotenro / Tyyppi	6059624 / SKSM 150 FS

Pituus	3050 mm

Pohjamitta	500 mm

Korkeus	110 mm

Levyn paksuus	1,5 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypoikkipinta	548 cm²
Hyötypoikkipinta	54800 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	110x500x3050
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1,5 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
NATO - reikäkuva	ei

Palonkestävyys	ei
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
ROHS-vaatimusten mukainen	kyllä
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Sprinklerilaitteiston käyttö	kyllä
Tuotesarja	SKSM-sarja
Väri	sinkki

Mitat

Korkeus	110 mm
Mitta B	500 mm
Mitta L	380 mm
Mitta x	396 mm

Mitta y	462 mm
Pituus	3050 mm
Pohjamitta	500 mm

Kuormitukset

NEMA-kuormaluokka	8C
Tukiväli 1,5 m	3 kN/m
Tukiväli 2,0 m	2,34 kN/m
Tukiväli 2,5 m	1,74 kN/m

Tukiväli 3,0 m	1,2 kN/m
Tukiväli 3,5 m	0,72 kN/m
Tukiväli 4,0 m	0,3 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	20,0068 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	20,0068 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Tekniset tiedot

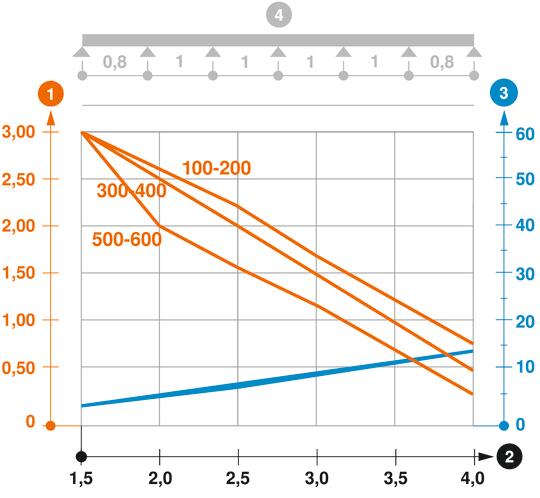

Kuormituskaavio, levyhylly tyyppi SKSM 110

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059624	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappalesarja Magic FS	KTSMV 150 FS	-----	6069100	Kappale	1 Kappale
90° kulmakappale 110 FS	RB 90 150 FS	-----	6036810	Kappale	1 Kappale
Säädettävä kulmakappale 110 FS	RB W 150 FS	-----	6037310	Kappale	1 Kappale
T-kappale 110 FS	RAA 150 FS	-----	6042161	Kappale	1 Kappale
T-kappale 110 FS	RT 150 FS	-----	6038310	Kappale	1 Kappale
X-kappale 110 FS	RK 150 FS	-----	7027361	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 500 FS	1462847	6052509	m	3 m
Väliseinä 110 FS	TSG 110 FS	-----	6062122	m	3 m
