Levyhylly SKS-Magic® 60 A4 3050 | 200 | 60 | 1,5 | ei | ruostumaton teräs | teräs, ruostumaton 1.4571 | kirkas, jälkikäsitelty

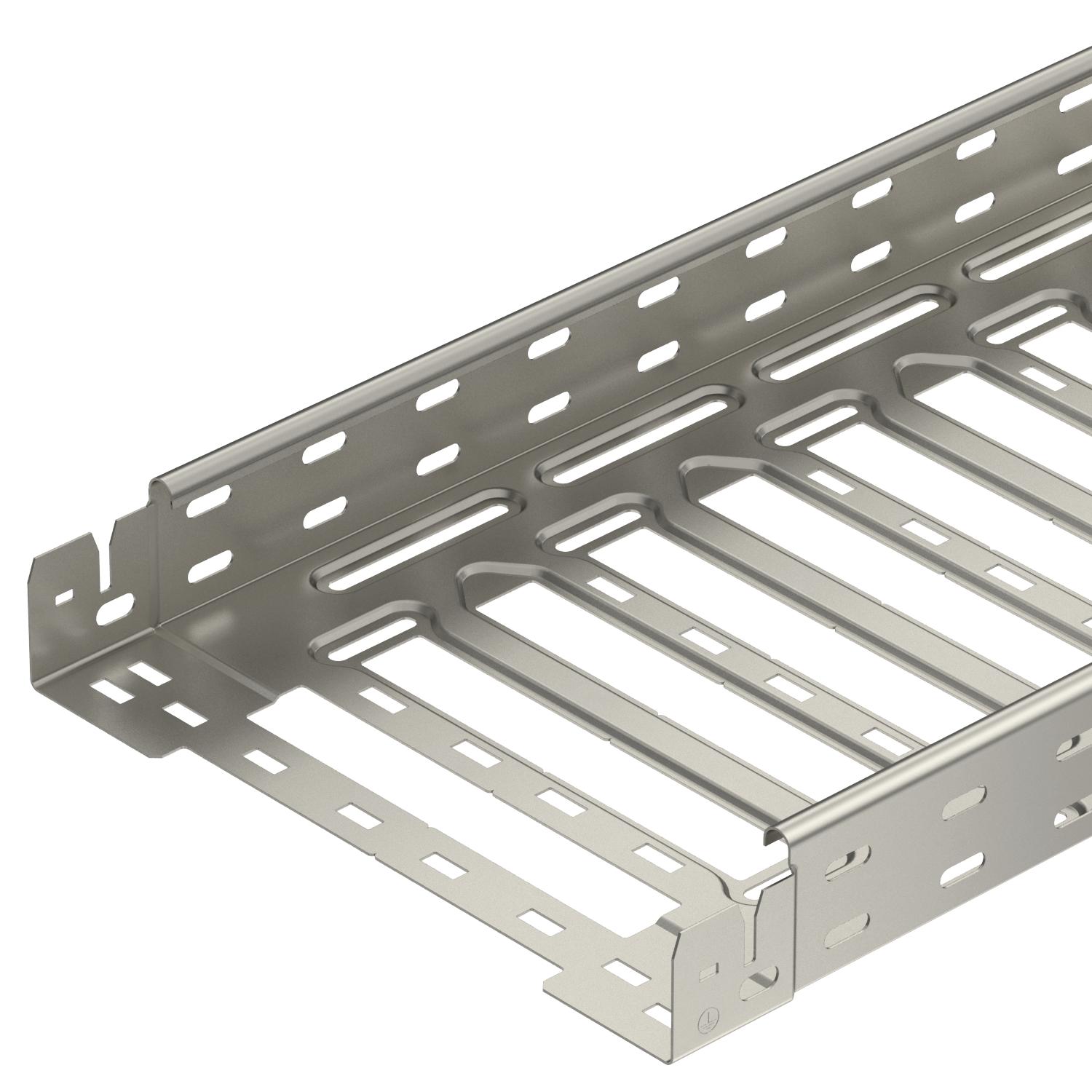

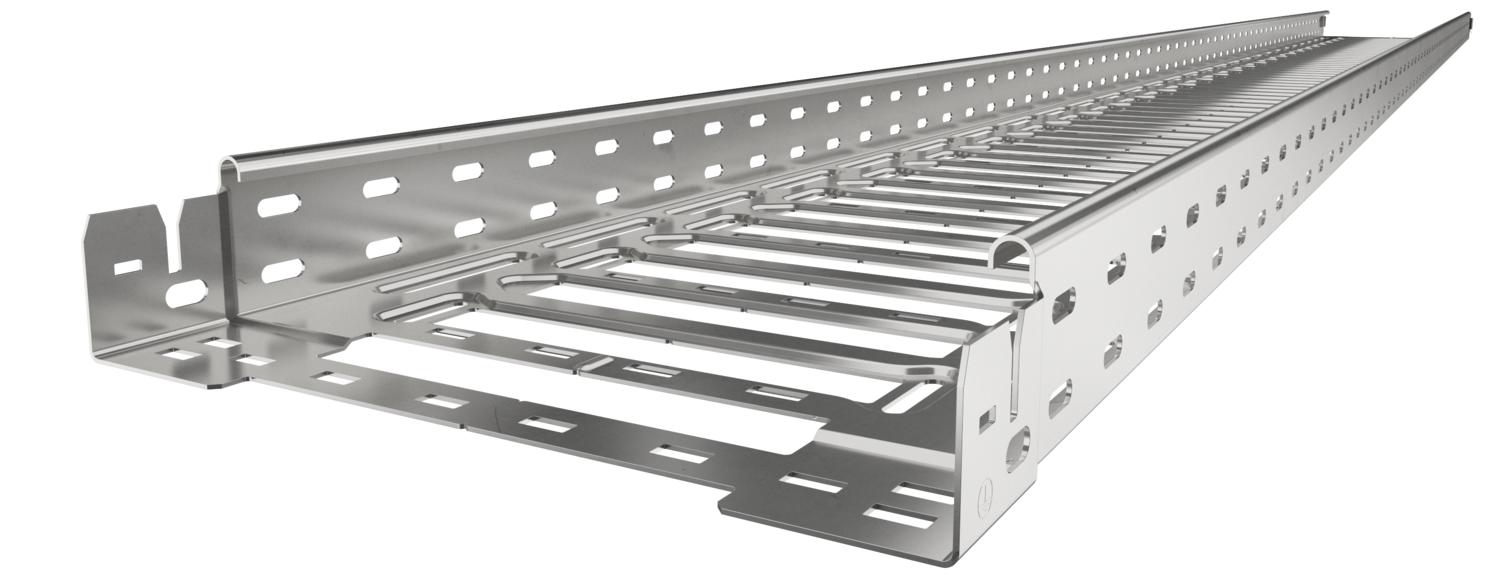

Levyhylly SKS-Magic® 60 A4

Tuotenro 6059511 | EAN-numero 4012195832867

Tuotenro / Tyyppi	6059511 / SKSM 620 A4

Pituus	3050 mm

Pohjamitta	200 mm

Korkeus	60 mm

Levyn paksuus	1,5 mm

Palonkestävyys	ei

Väri	ruostumaton teräs

Materiaali	teräs, ruostumaton 1.4571

Pinta	kirkas, jälkikäsitelty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypoikkipinta	118 cm²
Hyötypoikkipinta	11800 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	60x200x3050
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1,5 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs, ruostumaton 1.4571

NATO - reikäkuva	ei
Palonkestävyys	ei
Pinta	kirkas, jälkikäsitelty
Pitkän kannatusvälin malli	ei
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Sprinklerilaitteiston käyttö	kyllä
Väri	ruostumaton teräs

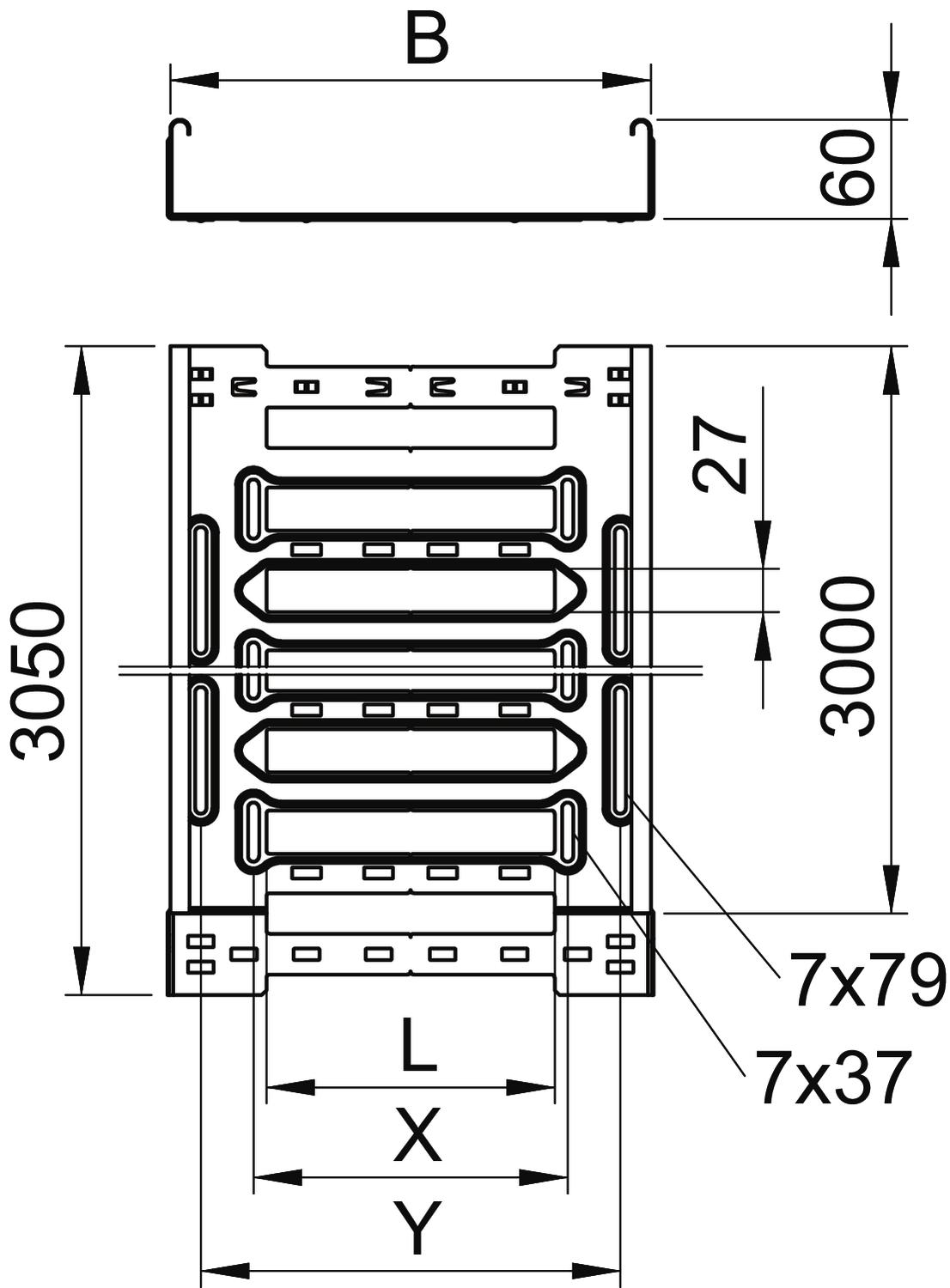

Mitat

Korkeus	60 mm
Mitta B	200 mm
Mitta L	80 mm
Mitta x	96 mm

Mitta y	162 mm
Pituus	3050 mm
Pohjamitta	200 mm

Kuormitukset

Tukiväli 1,5 m	3 kN/m
Tukiväli 2,0 m	2,25 kN/m

Tukiväli 2,5 m	1,58 kN/m
Tukiväli 3,0 m	1 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	19,8194 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	19,8194 kg CO₂e

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Tekniset tiedot

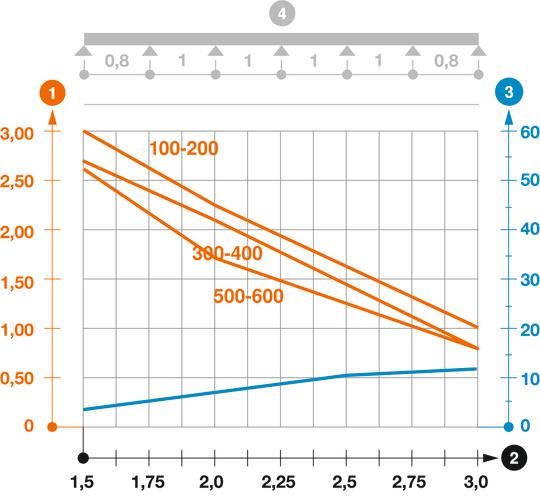

Kuormituskaavio, levyhylly tyyppi SKSM 60

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	ei	ruostumaton teräs	teräs, ruostumaton 1.4571	kirkas, jälkikäsitelty	6059511	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

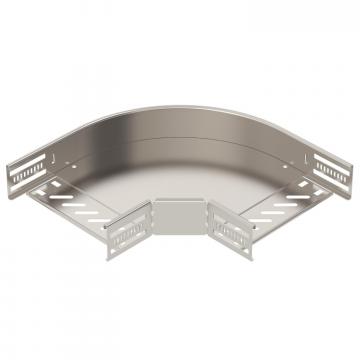

90° kulmakappale 60 A4	RB 90 620 A4	-----	6036654	Kappale	1 Kappale
Kansi kääntösalvoilla A4	DRL 200 A4	-----	6052981	m	3 m
Väliseinä 60 A4	TSG 60 A4	1465251	6062086	m	3 m
