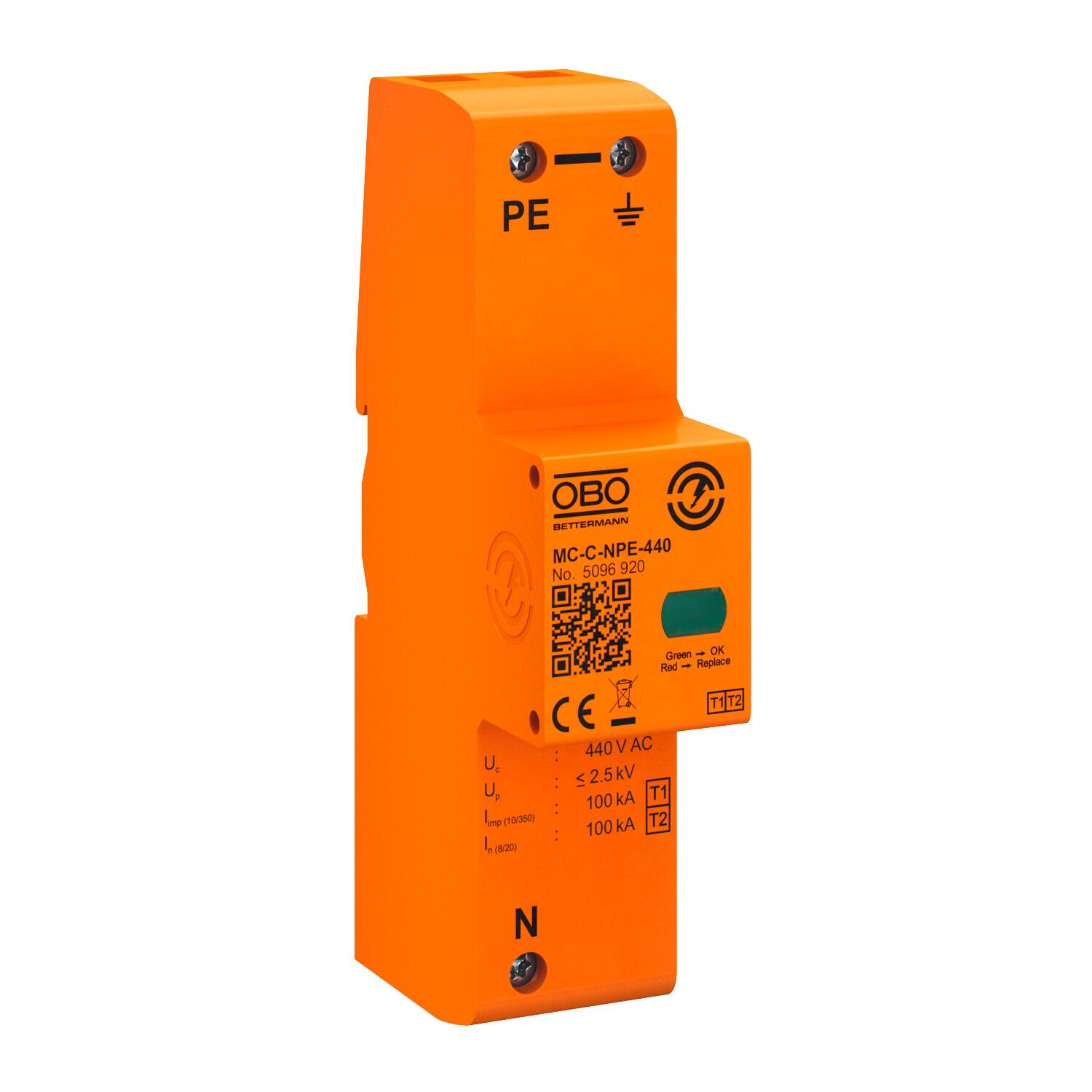

Lightning current arrester MC-C-NPE
Tuotenro 5096920 | EAN-numero 4012197431860
- Tuotteen kuvaus
-
Tuotteen kuvausLightning current arrester, type 1+2
• Protecion level < 2.5 kV
• Lightning protection equipotential bonding according to VDE 0185-305 (IEC 62305)
• Lightning current discharge capacity 100 kA (10/350)
• Follow current quenching Ifi 100 A
• Complies with the requirements for the use in the pre-meter area according to VDE-AR-N 4100
• The FS version has a potential-free changeover contact for remote signalling
Application: Without exception for 400/690 V network systems and for the lightning protection classes I to IV only.
* Täydellinen = ylä- ja kantaosa
-
- Tekniset tiedot
-
Tekniset tiedot

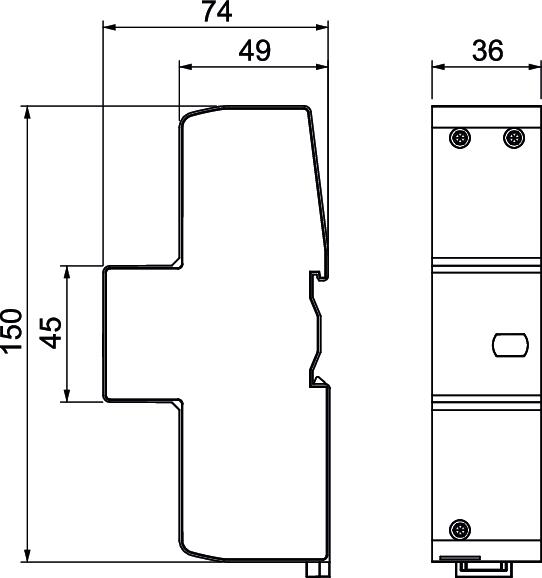

Asennustapa Asennuskisko 35 mm CO2-jalanjälki (GWP) kehdosta portille 0,7321 kg CO2e / 1 Kappale Etähälytyskosketin ei Ilmankosteus maks. 95 % Ilmankosteus min. 5 % Integroitu sulake ei Jälkivirran sammutuskyky (eff) [N-PE] 0,1 kA Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 2 AWG Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 6 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 10 AWG Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 10 AWG Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 6 mm² Johdon poikkipinta, taipuisa (hienolankainen) 3 AWG Johdon poikkipinta, taipuisa (hienolankainen) 25 mm² Käyttöalueen lämpötila maks. 80 °C Käyttöalueen lämpötila min. -40 °C Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Koko 440V Korkein jatkuva jännite (N-PE) 440 V Korkein jatkuva jännite AC 440 V Korkeus 74,5 mm Kotelointiluokka IP20 Merkinanto laitteessa optinen Napojen malli N/PE Nimellisjännite AC (50 / 60 Hz) 400 V Nimellispurkausvirta (8/20 µs) 100 kA Nimellispurkausvirta (8/20 µs) [L-N] 100 kA Pituus 150 mm Pohjamitta 36 mm Salamasyöksyvirta (10/350 μs) 100 kA Soveltuu ulkokäyttöön ei SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Tarkastusluokka tyyppi 1 kyllä TOV-jännite [L-PE] – sietotila – 200 ms 1200 V Ulospuhaltava ei Väri sininen Verkkotyyppi DC ei Verkkotyyppi IT ei Verkkotyyppi TN kyllä Verkkotyyppi TN-C kyllä Verkkotyyppi TN-C-S kyllä Verkkotyyppi TN-S kyllä Verkkotyyppi TT kyllä Verkkotyyppi, muu ei - Kaikki tyypit
- Lataukset
-
Luettelo Surge protection , 28.42MB , pdfValintaohje Ylijännitesuojien valintaopas , 2.00MB , pdfAsennusohjeet Lightning current arrester MC-C-NPE , 1.72MB , pdf
