Palonkestävä jakorasia T60ED, kalvotiivisteillä, kiinnitys ulkopuolelta
Tuotenro 7205741 | EAN-numero 4012197356385
- Tuotteen kuvaus
-

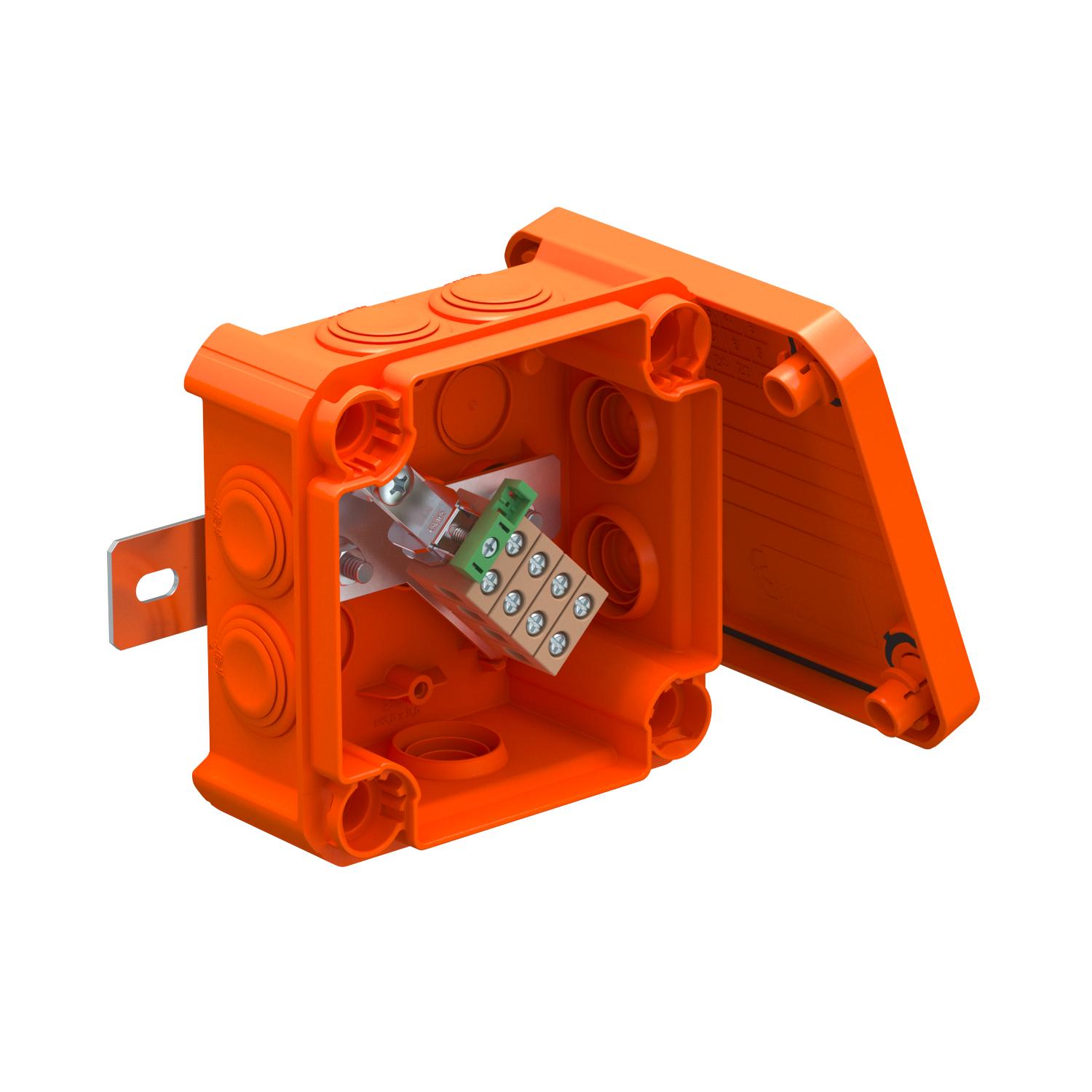

Tuotteen kuvausJakorasia keraamisilla yksittäisliittimillä ja pehmeillä kalvotiivisteillä. Riittävän suuri johdotustila diagonaalisesti asennetun liitinriman avulla, jossa on esiasennetut, korkean lämpötilan kestävät keraamiset liittimet. Kelta-vihreä PE-liitin. Helppo asennus ulkopuolisen kiinnityksen ansiosta. Hyväksytty sähkötoimintoja ylläpitävien johtojärjestelmien palonkestäville asennuksille DIN 4102 osan 12 mukaan paloluokituksella E30, E60 und E90. Keraamiset liittimet on testattu DIN EN 60998-2-1:2004 mukaan.
-
- Tekniset tiedot
-
Tekniset tiedot

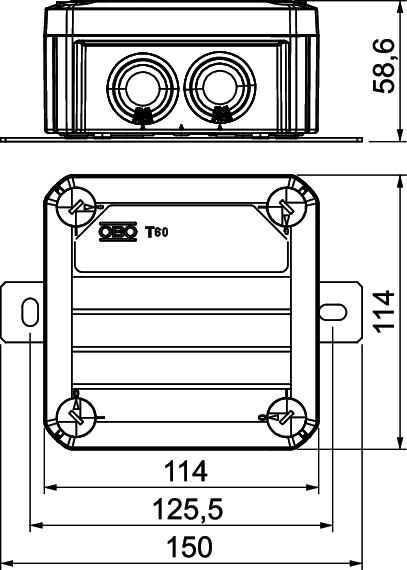

CO2-jalanjälki (GWP) kehdosta portille 1,1135 kg CO2e / 1 Kappale Erillisliitin 4 Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä Iskunkestävä ei Kalusteasennus Liitin Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Koko 114x114x57 Korkeus 58,6 mm Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Liittimien lukumäärä 5 Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitta B 114 mm Mitta H 58,6 mm Mitta L 114 mm Mitta L1 125,5 mm Mitta L2 150 mm Muoto suorakulmainen Nimellisjännite 660 V Nimellispoikkipinta maks. 6 mm² Nimellispoikkipinta min. 1,5 mm² Palonkestävyys E 90 Pituus 114 mm Pohjamitta 114 mm Säänkestävä ei Sisäänvienti takaa ei Suojaliitin 1 Suojattu ei Toisiinsa liitettävät ei Vapaat sisämitat 100x100x48 mm Väri pastellinoranssi, RAL 2003 voidaan sulkea lyijykkeellä ei - Kaikki tyypit
- Lataukset
-
Tietolehti T60ED 06A / 7205741 , 0.21MB , pdfEsite FireBox , 2.61MB , pdfEU-vaatimustenmukaisuusvakuutus T60ED 06A / 7205741 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus T60ED 06A / 7205741 , 0.28MB , pdfRoHS Vaatimustenmukaisuusvakuutus T60ED 06A / 7205741 , 0.28MB , pdfAsiantuntijalausunto Palonkestävä kiinnitys kantaviin puurakenteisiin , 6.58MB , pdfAsennusohjeet Firebox , 3.18MB , pdf
