Pienan tukilevy palonkestäviin asennuksiin FT 280 | 1,5

morepic-1

morepic-2

Pienan tukilevy palonkestäviin asennuksiin FT

Tuotenro 6223036 | EAN-numero 4012196167470

Tuotenro / Tyyppi	6223036 / SAB30 FT

Pohjamitta	280 mm

Materiaalin vahvuus	1,5 mm

Tuotteen kuvaus

Tuotteen kuvaus

Pienojen tukilevyt kaapelien tukipintojen suurentamiseen muoto-osissa palonkestävien tikashyllyjen asennuksessa DIN 4102 osan 12 mukaan. Jotta kaapeleilla on palon syttyessä mahdollisimman suuri tukipinta tikashyllyjen muoto-osissa, pitää lisäksi käyttää pienojen tukilevyjä. Pienojen tukilevyt sijoitetaan irrallisina tikashyllyjen muoto-osien pienojen päälle. Alaspäin muotoillut kiinnitysnokat estävät poisluiskahtamisen.

Tikashyllyn leveydelle 300 mm.

Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille	1,3034 kg CO2e / 1 Kappale
Koko	280x140x16,5
Korkeus	16,5 mm
Materiaali	teräs
Materiaalin vahvuus	1,5 mm
Mitta a	60 mm

Mitta B	280 mm
Mitta b	80 mm
Pinta	= upottamalla kuumasinkitty
Pohjamitta	280 mm
Väri	sinkki

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Materiaalin vahvuus	Tuotenro	Määrä	pienin myyntiyksikkö
SAB30 FT	280 mm	1,5 mm	6223036	Kappale	25 Kappale

Lataukset

Tietolehti SAB30 FT / 6223036 , 0.18MB , pdf

Johdanto Palosuojaus sähkötekniikassa – Rakennusten palonkestävien sähköasennusten opas , 2.10MB , pdf

Esite False ceiling installations , 2.70MB , pdf

Luettelo Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

REACH Vaatimustenmukaisuusvakuutus SAB30 FT / 6223036 , 0.12MB , pdf

Lataus

RoHS Vaatimustenmukaisuusvakuutus SAB30 FT / 6223036 , 0.13MB , pdf

Lataus

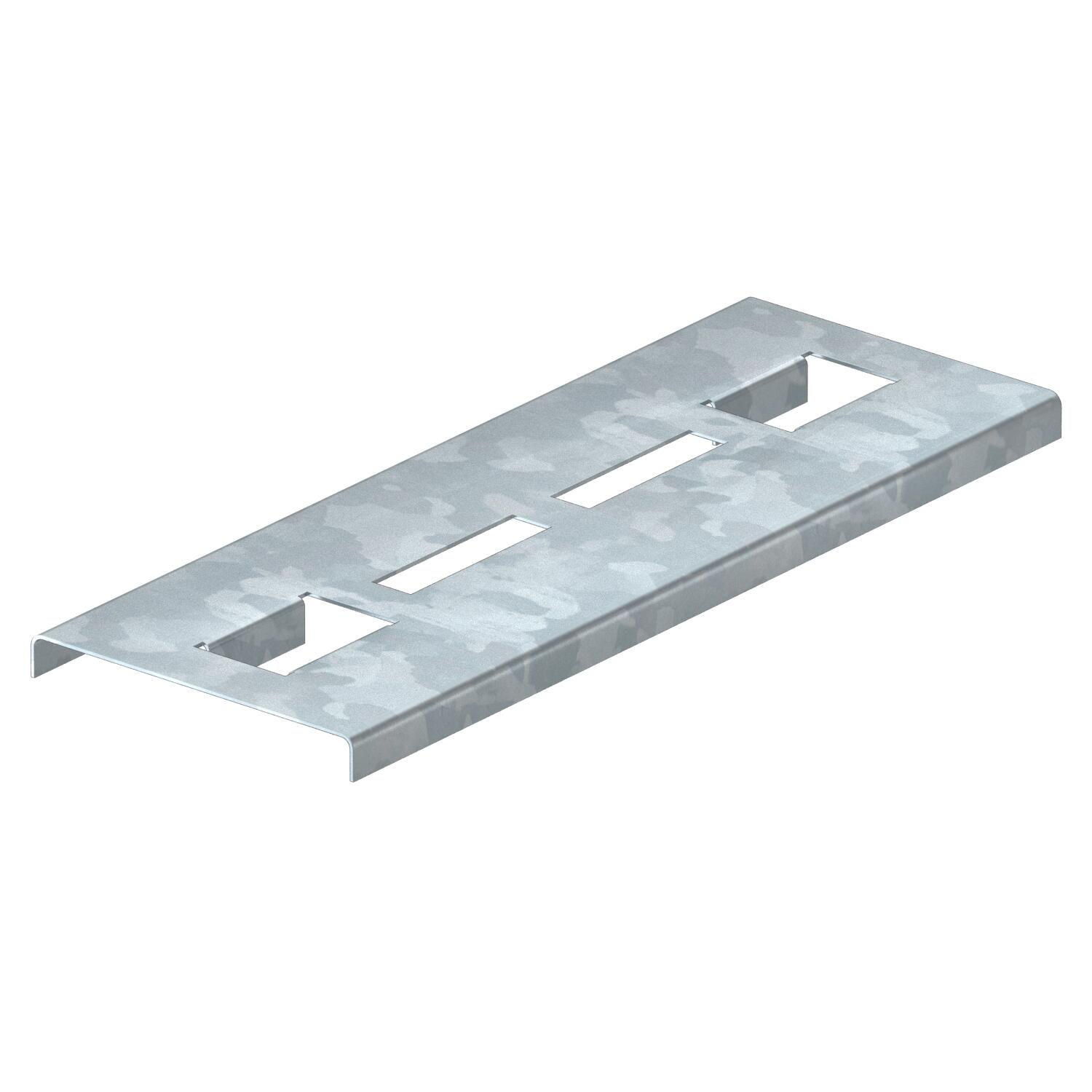

Tuotekaavio SAB30 FT / 6223036, 69.52 kB, jpg

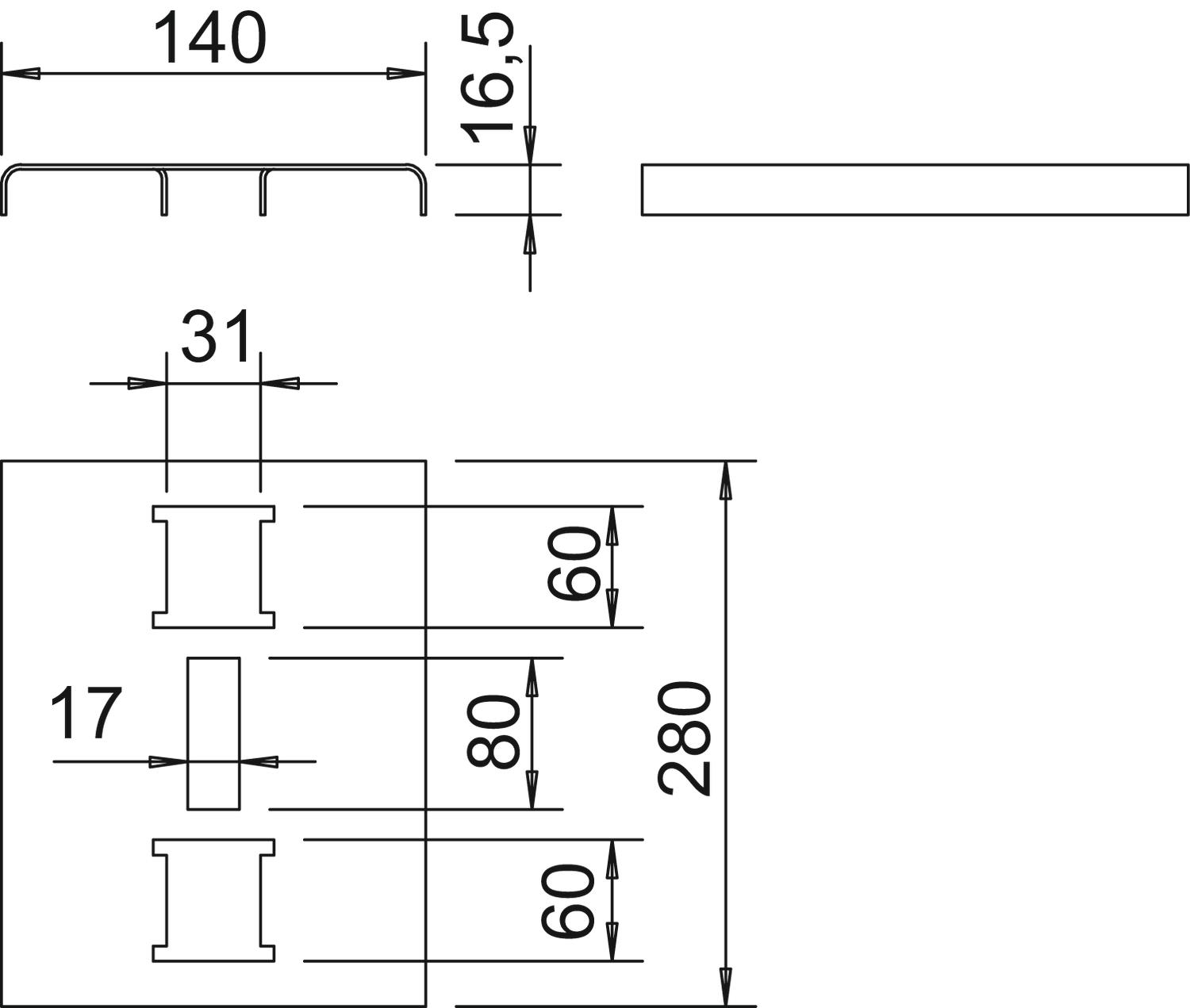

Mitoitettu piirustus SAB30 FT / 6223036, 63.87 kB, jpg

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
