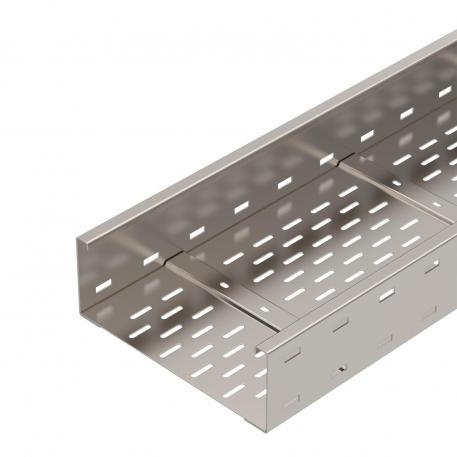

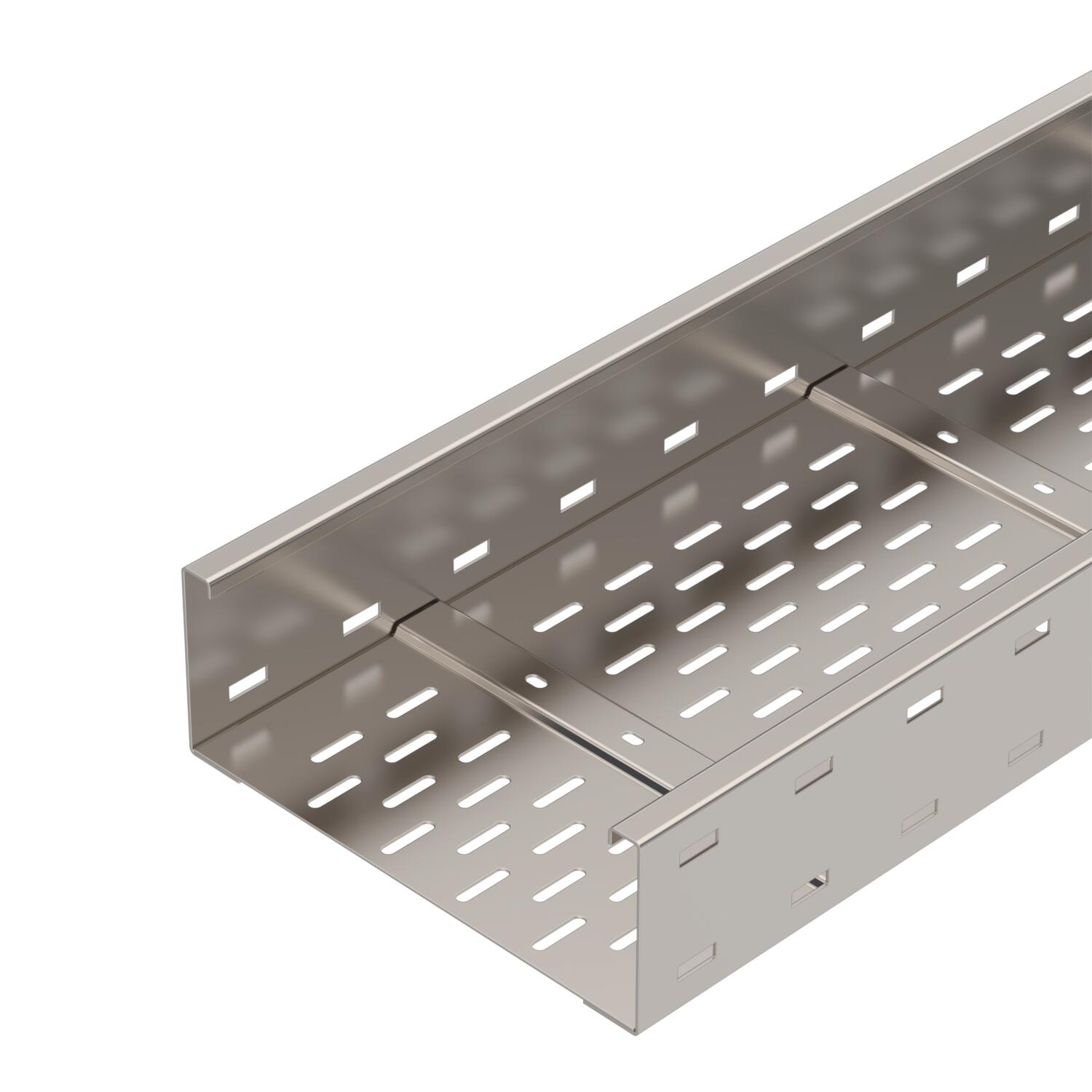

Pitkien kannatusvälien levyhylly WKSG 110 A2

Tuotenro 6098165 | EAN-numero 4012195683513

ei
6000 mm
2 mm
Tuotteen kuvaus
Tuotteen kuvaus
Levyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 110 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkokappaleet WRVL 110 on tilattava erikseen.

  • sähkömagneettinen suojaus, EMC
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Levyhylly, sivun korkeus 110 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
Hyötypituus 6000 mm
Hyötypoikkipinta 305 cm²
Hyötypoikkipinta 30500 mm²
Kaapelihyllyjen jatkokappaletyyppi ruuvattu
Koko 110x300x6000
Levyn paksuus 2 mm
Liittimen malli ilman jatkokappaletta
Materiaali teräs, ruostumaton 1.4301
Mitat 110 X 300
Palonkestävyys ei
Pinta kirkas, jälkikäsitelty
Pitkän kannatusvälin malli kyllä
ROHS-vaatimusten mukainen kyllä
Ruostumaton teräs, peitattu ei
Sähkömagneettinen suojaus ilman kantta 20 dB
Sähkömagneettinen suojaus kannella 50 dB
Sivurei'itys kyllä
Tuotesarja WKSG-sarja
Väri ruostumaton teräs

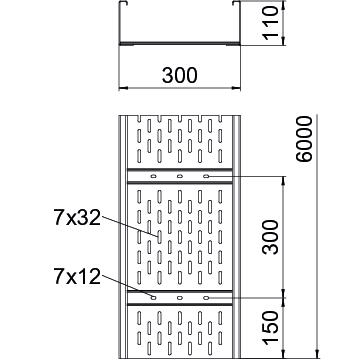

Mitat

Korkeus 110 mm
Mitta B 300 mm
Mitta L 6000 mm
Pituus 6000 mm
Pohjamitta 300 mm

Kuormitukset

Tukiväli 3,0 m 2,5 kN/m
Tukiväli 3,5 m 2,01 kN/m
Tukiväli 4,0 m 1,6 kN/m
Tukiväli 4,5 m 1,32 kN/m
Tukiväli 5,0 m 1,1 kN/m
Tukiväli 6,0 m 0,75 kN/m
Tukiväli 7,0 m 0,45 kN/m
Tukiväli 8,0 m 0,2 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille 41,4816 kg CO2e / 1 Metri
CO₂ Footprint (GWP) 41,4816 kg CO₂e
Declared Unit m
Declared Unit Quantity 1

Tekniset tiedot

Kuormitustaulukko, levyhylly WKSG 110

Kuormitustaulukko, levyhylly WKSG 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Palonkestävyys Pituus Pohjamitta Levyn paksuus Tuotenro Määrä pienin myyntiyksikkö
WKSG 120 A2 ei 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 ei 6000 mm 300 mm 2 mm 6098165
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale A2 Jatkokappale A2 WRVL 110 A2 6091229
2 Kappale
Jatkokappale 110 A2 Jatkokappale 110 A2 WRWVK 110 A2 6091393
2 Kappale
Nivelliitos A2 Nivelliitos A2 WRGV 110 A2 6091338
2 Kappale
Väliseinä 85 A2 Väliseinä 85 A2 TSG 85 A2 6062173
3 m
