Pitkien kannatusvälien levyhylly WKSG 160 A2 ei | 6000 | 300 | 2
morepic-1 morepic-2 morepic-3

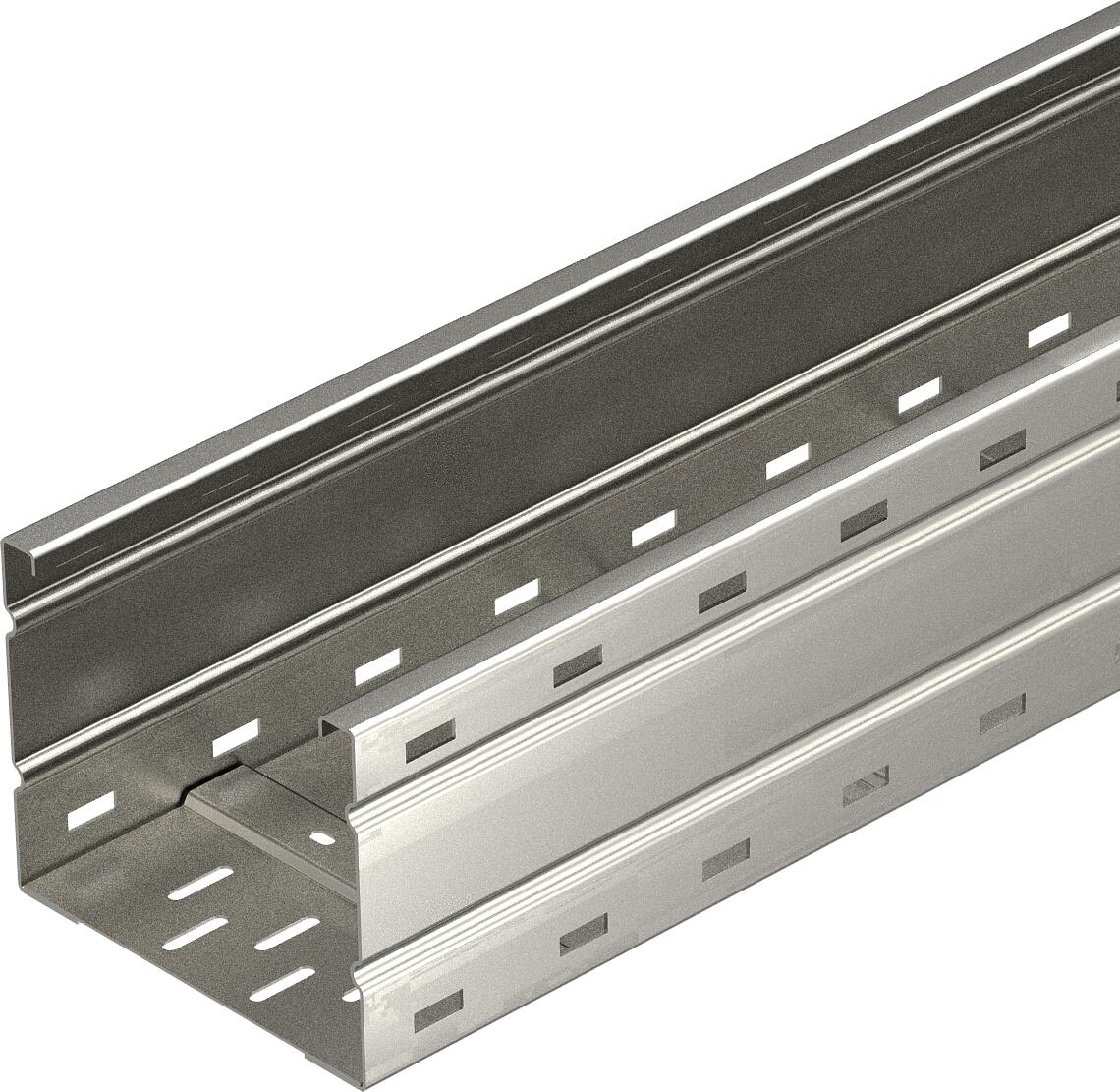

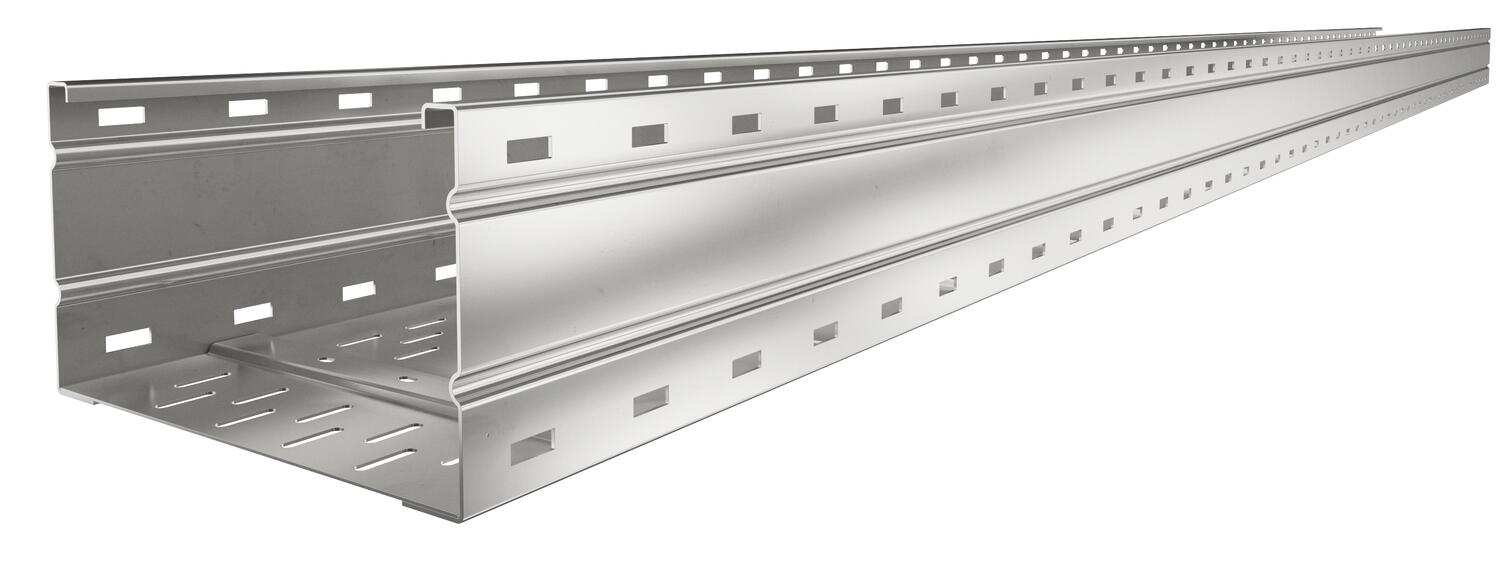

Pitkien kannatusvälien levyhylly WKSG 160 A2

Tuotenro 6098573 | EAN-numero 4012195683599

ei
6000 mm
2 mm
Tuotteen kuvaus
Tuotteen kuvaus
Levyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 160 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkokappaleet WRVL 160 on tilattava erikseen.

  • sähkömagneettinen suojaus, EMC
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Levyhylly, sivun korkeus 160 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
Hyötypituus 6000 mm
Hyötypoikkipinta 455 cm²
Hyötypoikkipinta 45500 mm²
Kaapelihyllyjen jatkokappaletyyppi ruuvattu
Koko 160x300x6000
Levyn paksuus 2 mm
Liittimen malli ilman jatkokappaletta
Materiaali teräs, ruostumaton 1.4301
Mitat 160 X 300
Palonkestävyys ei
Pinta kirkas, jälkikäsitelty
Pitkän kannatusvälin malli kyllä
ROHS-vaatimusten mukainen kyllä
Ruostumaton teräs, peitattu ei
Sähkömagneettinen suojaus ilman kantta 20 dB
Sähkömagneettinen suojaus kannella 50 dB
Sivurei'itys kyllä
Tuotesarja WKSG-sarja
Väri ruostumaton teräs

Mitat

Korkeus 160 mm
Mitta B 300 mm
Mitta L 6000 mm
Pituus 6000 mm
Pohjamitta 300 mm

Kuormitukset

Tukiväli 3,0 m 2,9 kN/m
Tukiväli 3,5 m 2,59 kN/m
Tukiväli 4,0 m 2,3 kN/m
Tukiväli 4,5 m 2,04 kN/m
Tukiväli 5,0 m 1,8 kN/m
Tukiväli 6,0 m 1,4 kN/m
Tukiväli 7,0 m 1 kN/m
Tukiväli 8,0 m 0,7 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille 48,8197 kg CO2e / 1 Metri
CO₂ Footprint (GWP) 48,8197 kg CO₂e
Declared Unit m
Declared Unit Quantity 1

Tekniset tiedot

Kuormitustaulukko, levyhylly WKSG 160

Kuormitustaulukko, levyhylly WKSG 160
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Palonkestävyys Pituus Pohjamitta Levyn paksuus Tuotenro Määrä pienin myyntiyksikkö
WKSG 163 A2 ei 6000 mm 300 mm 2 mm 6098573
6 m
WKSG 164 A2 ei 6000 mm 400 mm 2 mm 6098575
6 m
WKSG 166 A2 ei 6000 mm 600 mm 2 mm 6098579
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

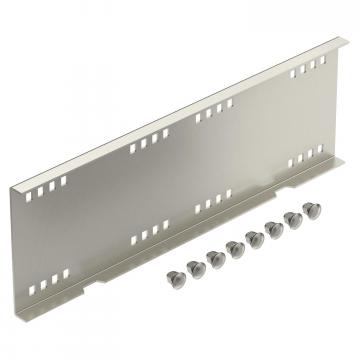

Jatkokappale A2 Jatkokappale A2 WRVL 160 A2 6227724
2 Kappale

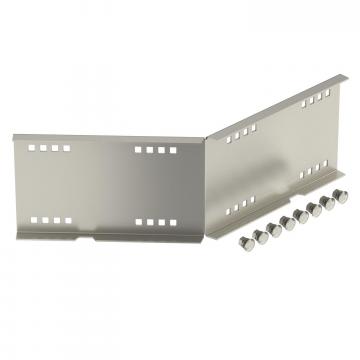

45° jatkokappale, sisä 160 A2 45° jatkokappale, sisä 160 A2 WRWV 160 I A2 6227914
1 Kappale

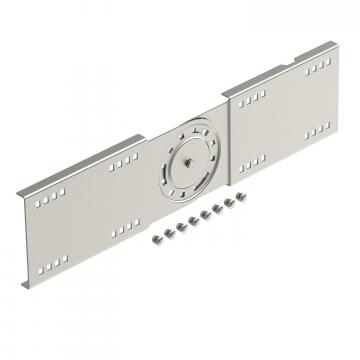

Nivelliitos A2 Nivelliitos A2 WRGV 160 A2 6227965
2 Kappale

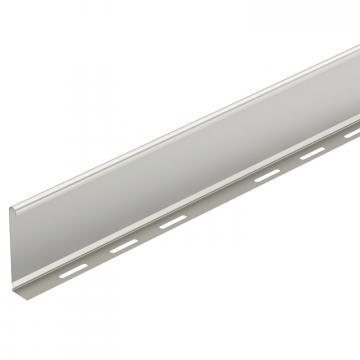

Väliseinä 110 A2 Väliseinä 110 A2 TSG 110 A2 6062255
3 m
