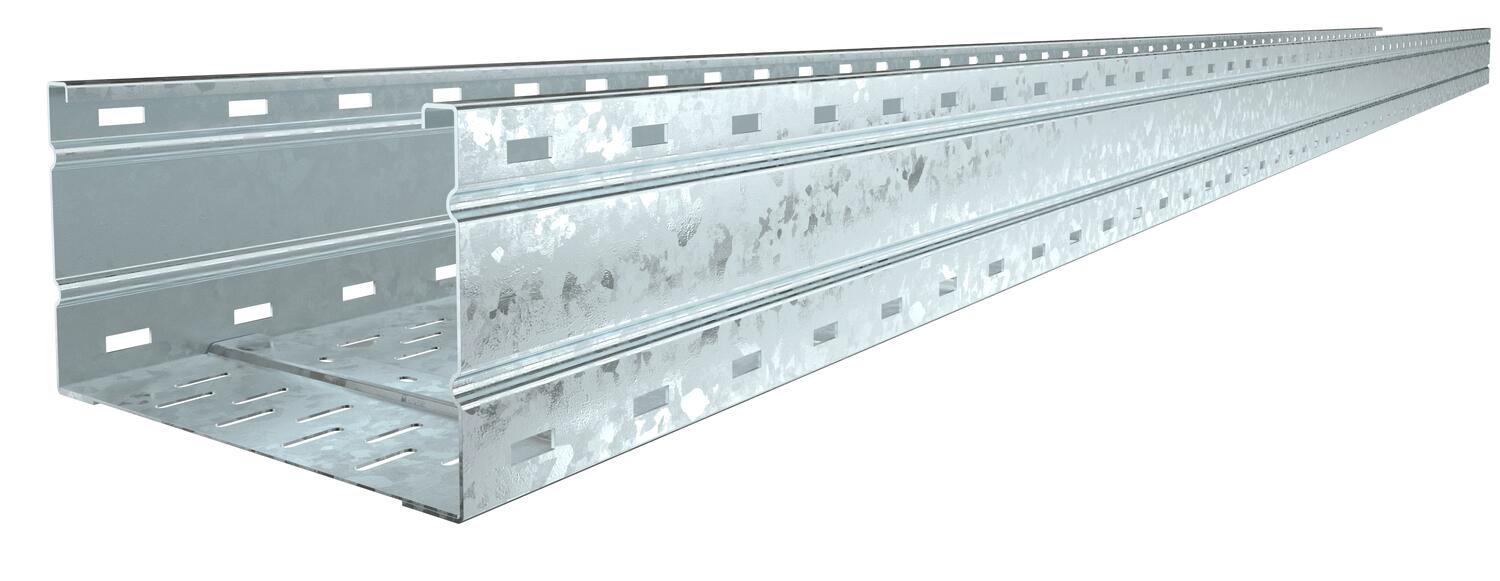

Pitkien kannatusvälien levyhylly WKSG 160 FT
Tuotenro 6098566 | EAN-numero 4012196656295
- Tuotteen kuvaus
-

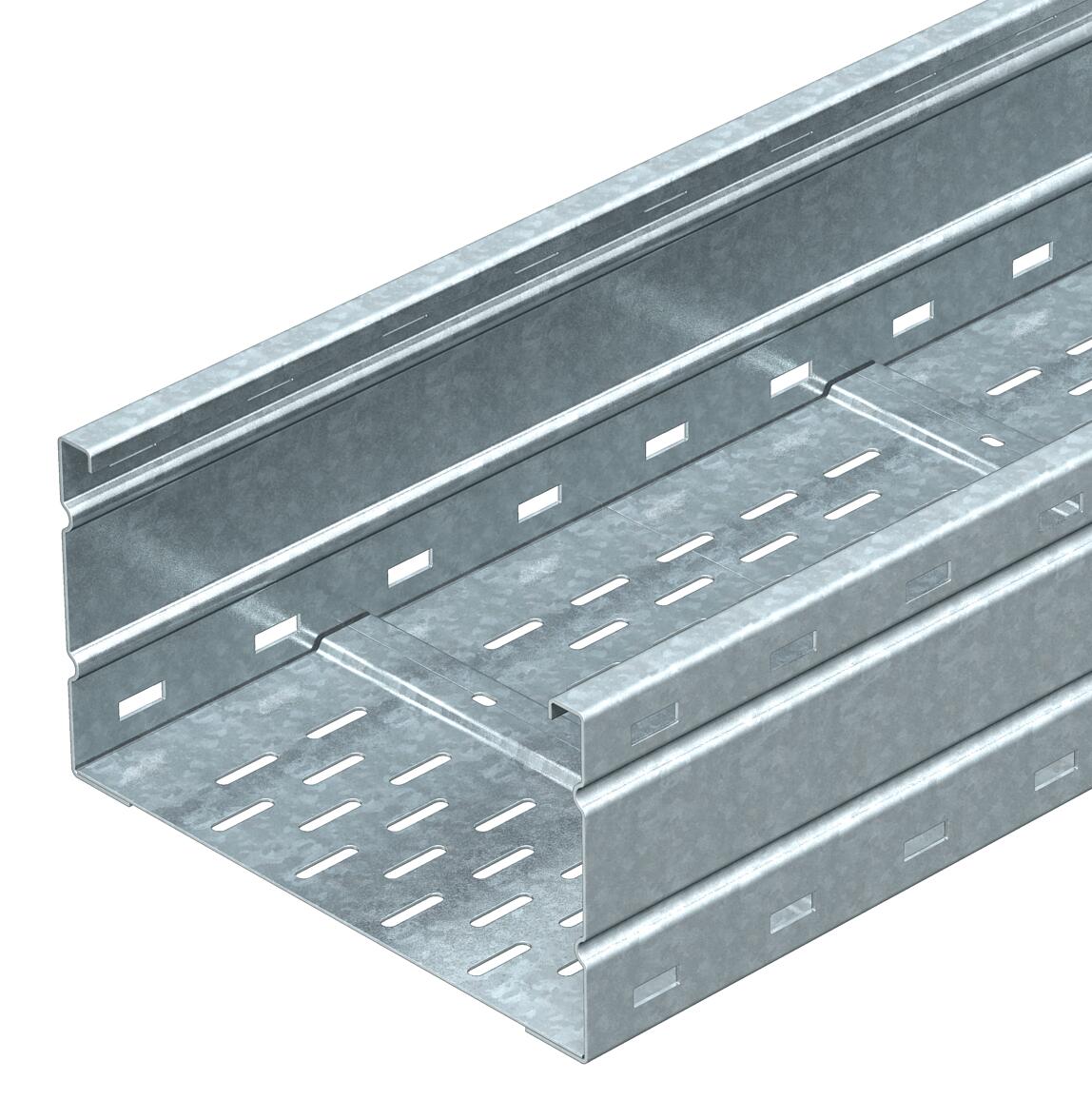

Tuotteen kuvausLevyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 160 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Jatkokappaleet WRV 160 on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä Hyötypituus 6000 mm Hyötypoikkipinta 91400 mm² Hyötypoikkipinta 914 cm² Kaapelihyllyjen jatkokappaletyyppi ruuvattu Koko 160x600x6000 Levyn paksuus 2 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 600x6000 Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli kyllä ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Sähkömagneettinen suojaus ilman kantta 20 dB Sähkömagneettinen suojaus kannella 50 dB Sivurei'itys kyllä Tuotesarja WKSG-sarja Väri sinkki Mitat

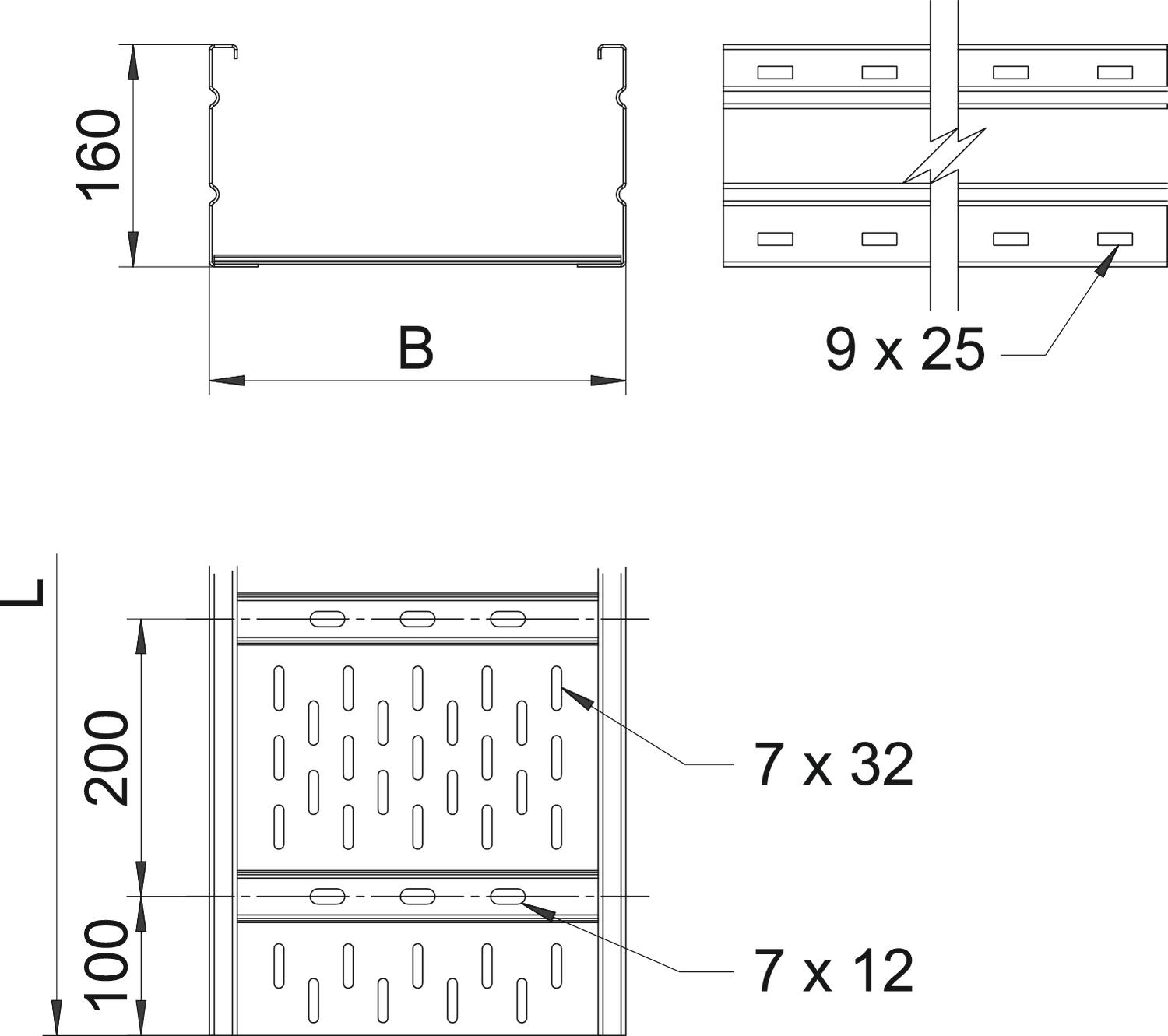

Korkeus 160 mm Mitta B 600 mm Mitta L 6000 mm Pituus 6000 mm Pohjamitta 600 mm Kuormitukset
Tukiväli 3,0 m 3 kN/m Tukiväli 3,5 m 2,73 kN/m Tukiväli 4,0 m 2,5 kN/m Tukiväli 4,5 m 2,24 kN/m Tukiväli 5,0 m 2 kN/m Tukiväli 6,0 m 1,6 kN/m Tukiväli 7,0 m 1,3 kN/m Tukiväli 8,0 m 1 kN/m CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 29,4973 kg CO2e / 1 Metri CO₂ Footprint (GWP) 29,4973 kg CO₂e Declared Unit m Declared Unit Quantity 1 Tekniset tiedot

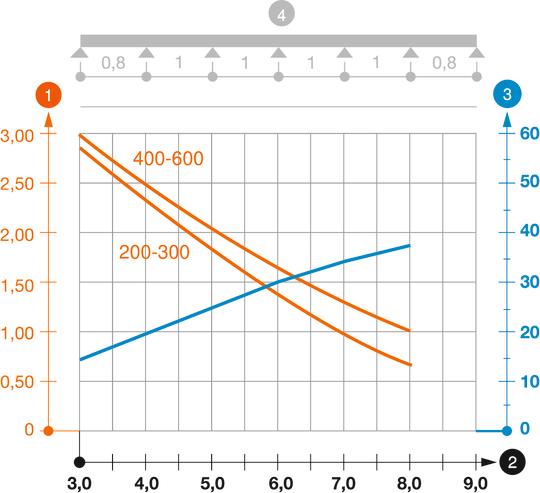

Kuormitustaulukko, levyhylly WKSG 160
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla DD
WDRL 1116 60 DD 6227616 3 m
Jatkosuoja DD
SSLB 600 DD 7070334 20 Kappale
Nivelliitos FT
WRGV 160 FT 6227961 2 Kappale
Väliseinä 110 DD
TSG 110 DD 6062335 3 m - Lataukset
-
