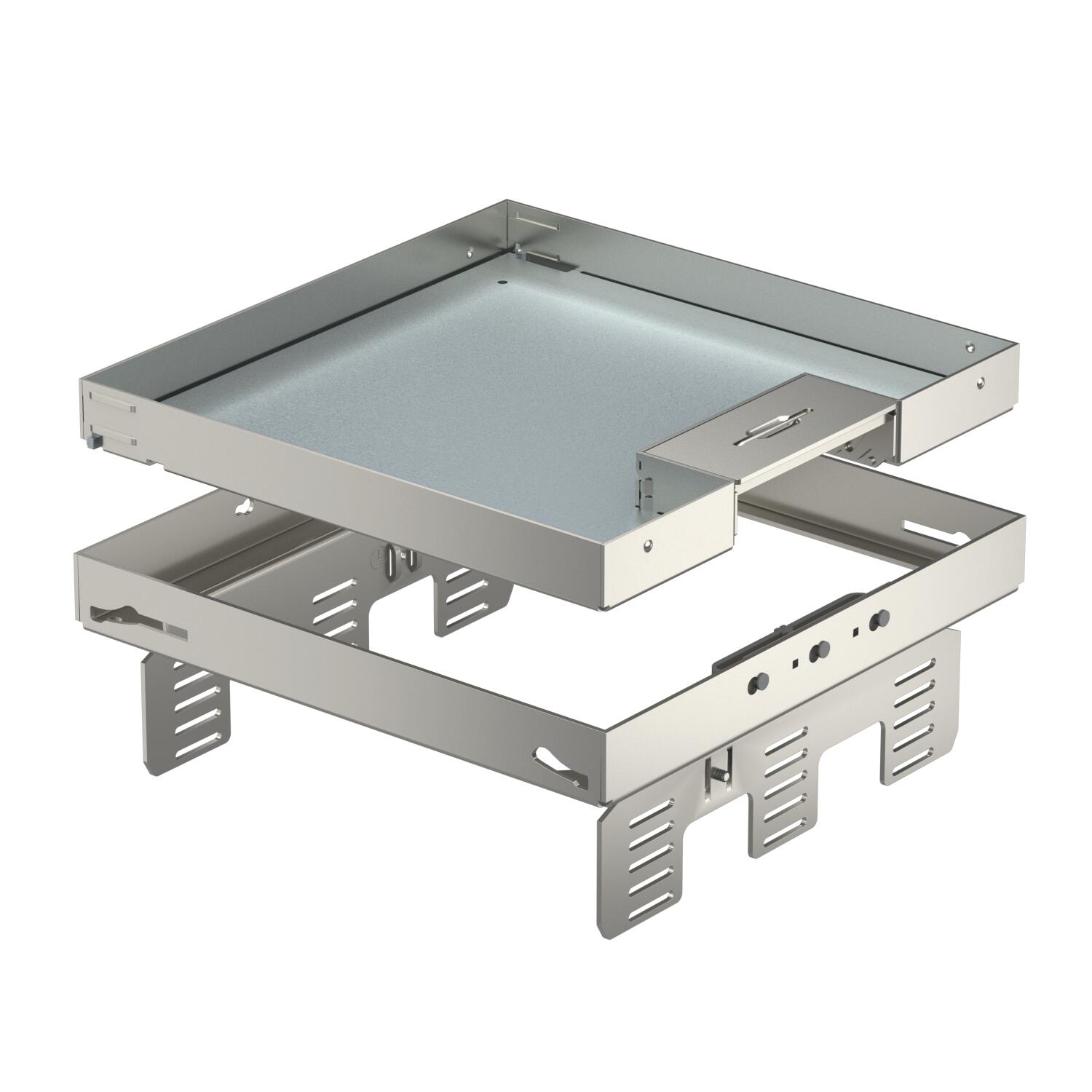

Säädettävä lattiarasia johtoaukolla, RKSNUZD3, ruostumaton teräs
Tuotenro 7409238 | EAN-numero 4012195867302 | Sähkönro 1418750
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 9, Johtoaukolla, kalusteiden asennukseen kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/9 tai UGD350-3/9. Asennus tehdään säätöraudalla (tilattava erikseen) valurasian alumiinikehysprofiiliin.
Säädettävä lattiarasia johtoaukolla, 3:lle kojerasialle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.
Height-adjustable cassette, 3-compartment Three cover plates APMT5 can be installed.
-
- Tekniset tiedot
-
Tekniset tiedot

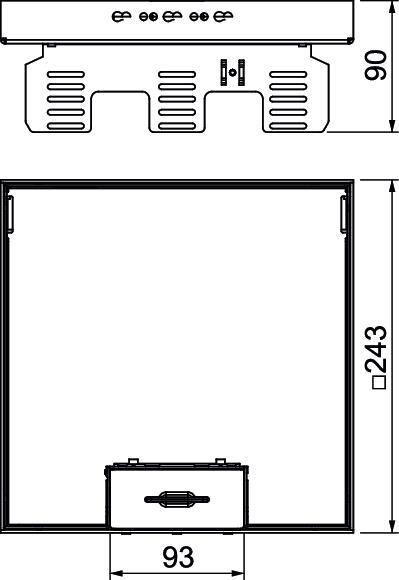

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 105 mm CO2-jalanjälki (GWP) kehdosta portille 20,2457 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa kyllä Johtoaukkojen lukumäärä 1 Johtoaukon malli Kääntyvä kaapelikansi Kojerasioiden lukumäärä 3 Kojerasioiden nimelliskoko 9 Koko 243x243mm Korkeus 90 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitteen paksuus 20 mm Lattiarasia kojerasioille kyllä Lattiataso min. 105 mm Leveys, asennusmitat 244 mm Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Mitta h 90 mm Pituus 243 mm Pituus, asennusmitat 244 mm Pohjamitta 243 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UGD350-3
NW 350-3 QK 1418012 7410544 1 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 9
SK RK9 1418855 7404372 1 Kappale
Säätökansi, nimelliskoko 9 kaksois- ja ontelolattia-asennuksiin
DUG RK UAN 9 1418762 7428547 1 Kappale
Aukkokansi 350 nimelliskoko 9
DUG 350-3 9 1418709 7400513 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale - Lataukset
-
Tietolehti RKSN2 UZD3 9VS20 / 7409238 , 0.20MB , pdfKäyttöturvallisuustiedote RKSN2 UZD3 9VS20 / 7409238 , 0.05MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfEU-vaatimustenmukaisuusvakuutus RKSN2 UZD3 9VS20 / 7409238 , 0.16MB , pdfUK-vaatimustenmukaisuusvakuutus RKSN2 UZD3 9VS20 / 7409238 , 0.14MB , pdfREACH Vaatimustenmukaisuusvakuutus RKSN2 UZD3 9VS20 / 7409238 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RKSN2 UZD3 9VS20 / 7409238 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä RK RKN , 0.18MB , pdfAsennusohjeet Asennusohje RKSN2 UZD , 0.07MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
