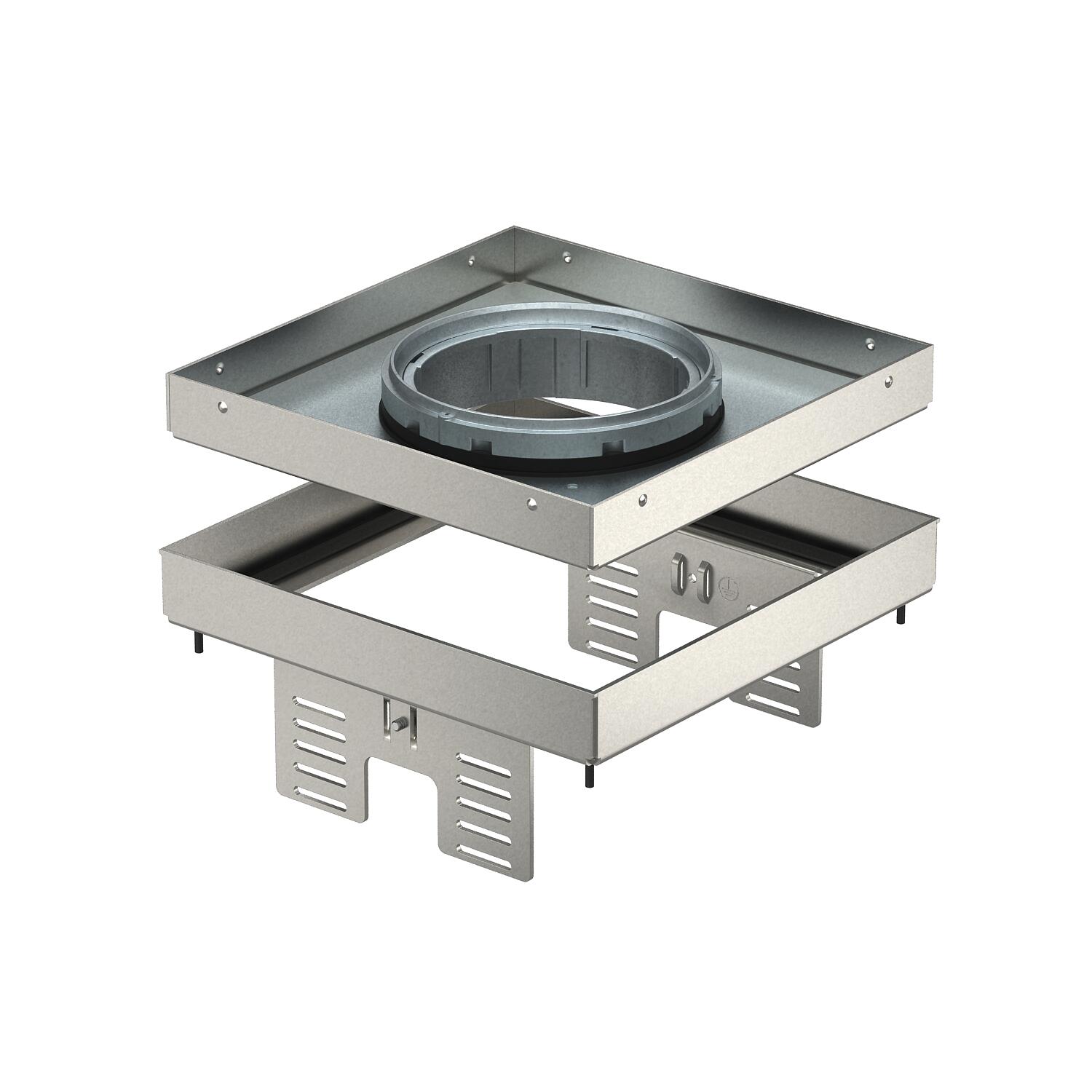

Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs 105 | 90 | 20 | 4

Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs

Tuotenro 7409372 | EAN-numero 4012195869092

Tuotenro / Tyyppi	7409372 / RKFN2 UZD3 4VS20

Lattiataso min.	105 mm

Mitta h	90 mm

Lattiapinnoitteen paksuus	20 mm

Kojerasioiden nimelliskoko	4

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Säädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 4, johtojen ulostuloputkella kalusteiden asennukseen märkä- ja kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../4 kanssa tai valurasiaan UGD250-3/4 ta UGD350-3/4. Asennus tehdään säätöraudoilla (tilattava erikseen) valurasioiden alumiinikehysprofiiliin.
Säädettävä lattiarasia johtojen ulostuloputkella, 2-osainen Voidaan asentaa 2 tyypin APMT2 peitelevyä. 2:lle UT3 kojerasialle joihin mahtuu yhteensä 6kpl modul45 asennuskalustetta tai 4kpl 50mm kalustetta.

Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä	6
Asennusjärjestelmän tyyppi	UT3
Asennussyvyys	105 mm
CO2-jalanjälki (GWP) kehdosta portille	14,716 kg CO2e / 1 Kappale
Hyväksynnät	VDE
Irrotettavissa	kyllä
Johtoaukkojen lukumäärä	1
Johtoaukon malli	Alaslaskettava johtojen ulostuloputki
Kojerasioiden nimelliskoko	4

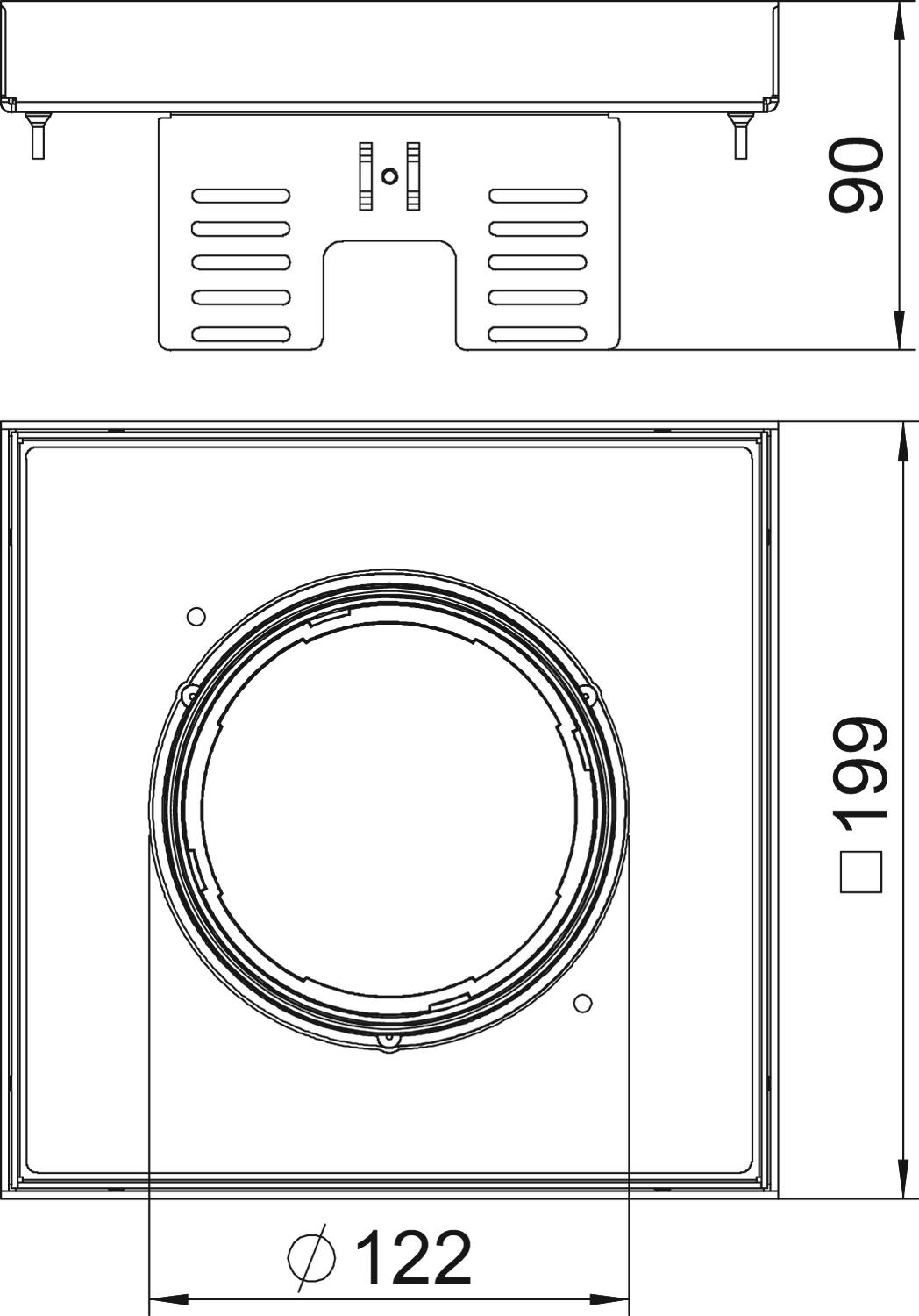

Koko	200x200mm
Korkeus	90 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP20
Kotelointiluokka (IP) suljetussa tilassa	IP44
Lattian hoito	märkä
Lattiapinnoitteen paksuus	20 mm

Lattiarasia kojerasioille	ei
Lattiataso min.	105 mm
Leveys, asennusmitat	201 mm
Malli	nelikulmainen
Malli raskaille kuormille	ei
Materiaali	teräs, ruostumaton 1.4301
Mitta h	90 mm
Pituus	199 mm
Pituus, asennusmitat	201 mm
Pohjamitta	199 mm
Pystysuuntainen kuorma, suuri pinta	maks. 5000 N
Soveltuu asennettavaksi kaksoislattioihin	kyllä
Soveltuu asennettavaksi korotettuun lattiaan	kyllä
Suojaustaso IK-koodi	IK10

Kaikki tyypit

Kaikki tyypit

Tyyppi	Lattiataso min.	Mitta h	Lattiapinnoitteen paksuus	Kojerasioiden nimelliskoko	Tuotenro	Määrä	pienin myyntiyksikkö
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UGD350-3	NW 350-3 QK	1418012	7410544	Kappale	1 Kappale
Johtojen ulostuloputken kansi, nostokahvalla	TUK2 GV	1418015	7428140	Kappale	1 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 4	SK RK4	-----	7404380	Kappale	1 Kappale
Säätökansi, nimelliskoko 4 kaksois- ja ontelolattia-asennuksiin	DUG RK UAN 4	1418763	7428544	Kappale	1 Kappale
Aukkokansi 350 nimelliskoko 4	DUG 350-3 4	1418707	7400505	Kappale	1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm	UT3 45 3	1418618	7408723	Kappale	1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm	MTU 2	-----	7407836	Kappale	1 Kappale
