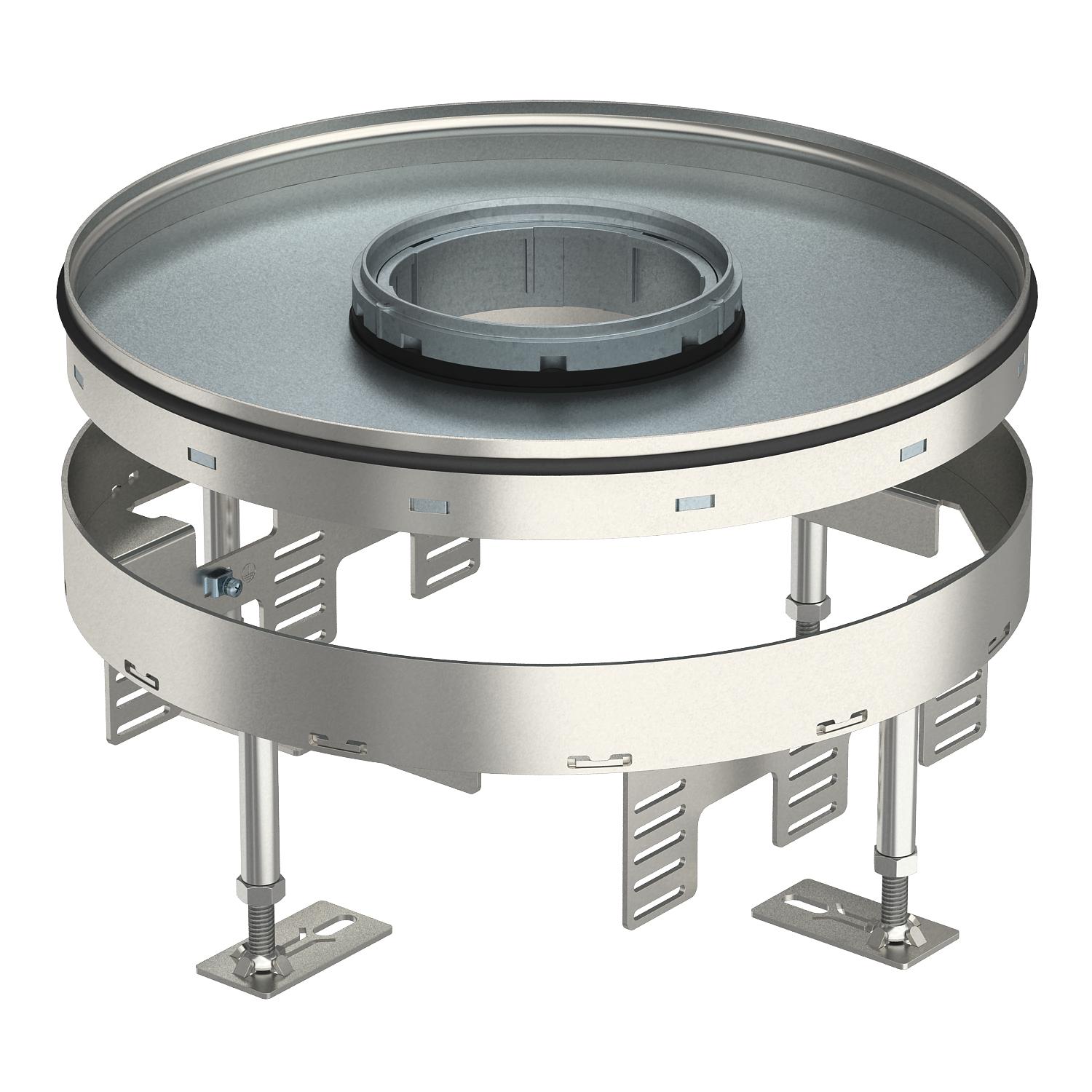

Säädettävä lattiarasia johtojen ulostuloputkella, RKFR, ruostumaton teräs

Tuotenro 7409432 | EAN-numero 4012195869566

7409432 / RKFR2 9 V25
110 mm
155 mm
25 mm
R9
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Säädettävä lattiarasia, nimelliskoko R9, johtojen ulostuloputkella kalusteiden asennukseen kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa.
Säädettävä lattiarasia johtojen ulostuloputkella, 3-osainen Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä 12
Asennushalkaisija 305
Asennusjärjestelmän tyyppi UT4
Asennussyvyys 110 mm
CO2-jalanjälki (GWP) kehdosta portille 19,7327 kg CO2e / 1 Kappale
Hyväksynnät VDE
Irrotettavissa ei
Johtoaukkojen lukumäärä 1
Johtoaukon malli Alaslaskettava johtojen ulostuloputki
Kojerasioiden lukumäärä 3
Kojerasioiden nimelliskoko R9
Koko Ø305mm
Kotelointiluokka (IP) käytetyssä tilassa IP20
Kotelointiluokka (IP) suljetussa tilassa IP44
Lattian hoito märkä
Lattiapinnoitteen paksuus 25 mm
Lattiarasia kojerasioille kyllä
Lattiataso maks. 155 mm
Lattiataso min. 110 mm
Malli pyöreä
Malli raskaille kuormille ei
Materiaali teräs, ruostumaton 1.4301
Pituus 304 mm
Pohjamitta 304 mm
Pystysuuntainen kuorma, pieni pinta maks. 3000 N
Pystysuuntainen kuorma, suuri pinta maks. 5000 N
Säätöalue maks. 155 mm
Säätöalue min. 110 mm
Soveltuu asennettavaksi kaksoislattioihin kyllä
Soveltuu asennettavaksi korotettuun lattiaan kyllä
Suojaustaso IK-koodi IK10
Kaikki tyypit

Kaikki tyypit

Tyyppi Lattiataso min. Lattiataso maks. Lattiapinnoitteen paksuus Kojerasioiden nimelliskoko Tuotenro Määrä pienin myyntiyksikkö
RKFR2 9 V25 110 mm 155 mm 25 mm R9 7409432
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2 Säätöjalka RKNEV2 RK NEV2 110 ----- 7405815
1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla Johtojen ulostuloputken kansi, nostokahvalla TUK2 GV 1418015 7428140
1 Kappale
Äänieristyssuoja Äänieristyssuoja SRS 4 ----- 7405798
4 Kappale

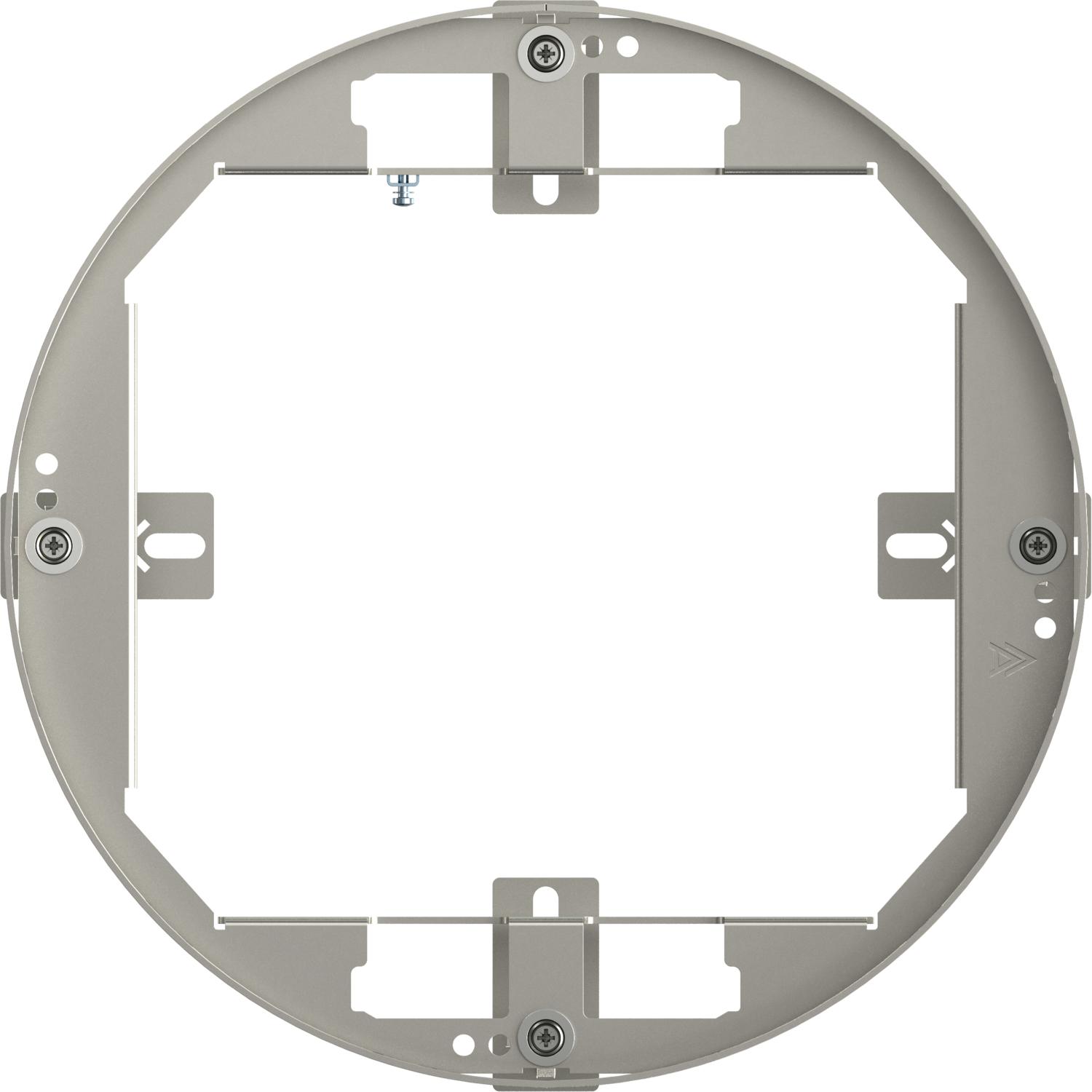

Valukehys säädettäville lattiarasioille, nimelliskoko 9 Valukehys säädettäville lattiarasioille, nimelliskoko 9 SK RK9 1418855 7404372
1 Kappale
Aukkokansi 350 nimelliskoko 9 Aukkokansi 350 nimelliskoko 9 DUG 350-3 9 1418709 7400513
1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm Kojerasia UT4, Modul 45®, pituus 208 mm UT4 45 4 1418619 7408727
1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm Tietoverkkoliittimien liitinlevyt, pituus 208 mm MTU 3 ----- 7407840
1 Kappale
Lataukset

Lataus

Lataus

REACH Vaatimustenmukaisuusvakuutus RKFR2 9 V25 / 7409432 , 0.28MB , pdf
RoHS Vaatimustenmukaisuusvakuutus RKFR2 9 V25 / 7409432 , 0.28MB , pdf

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
