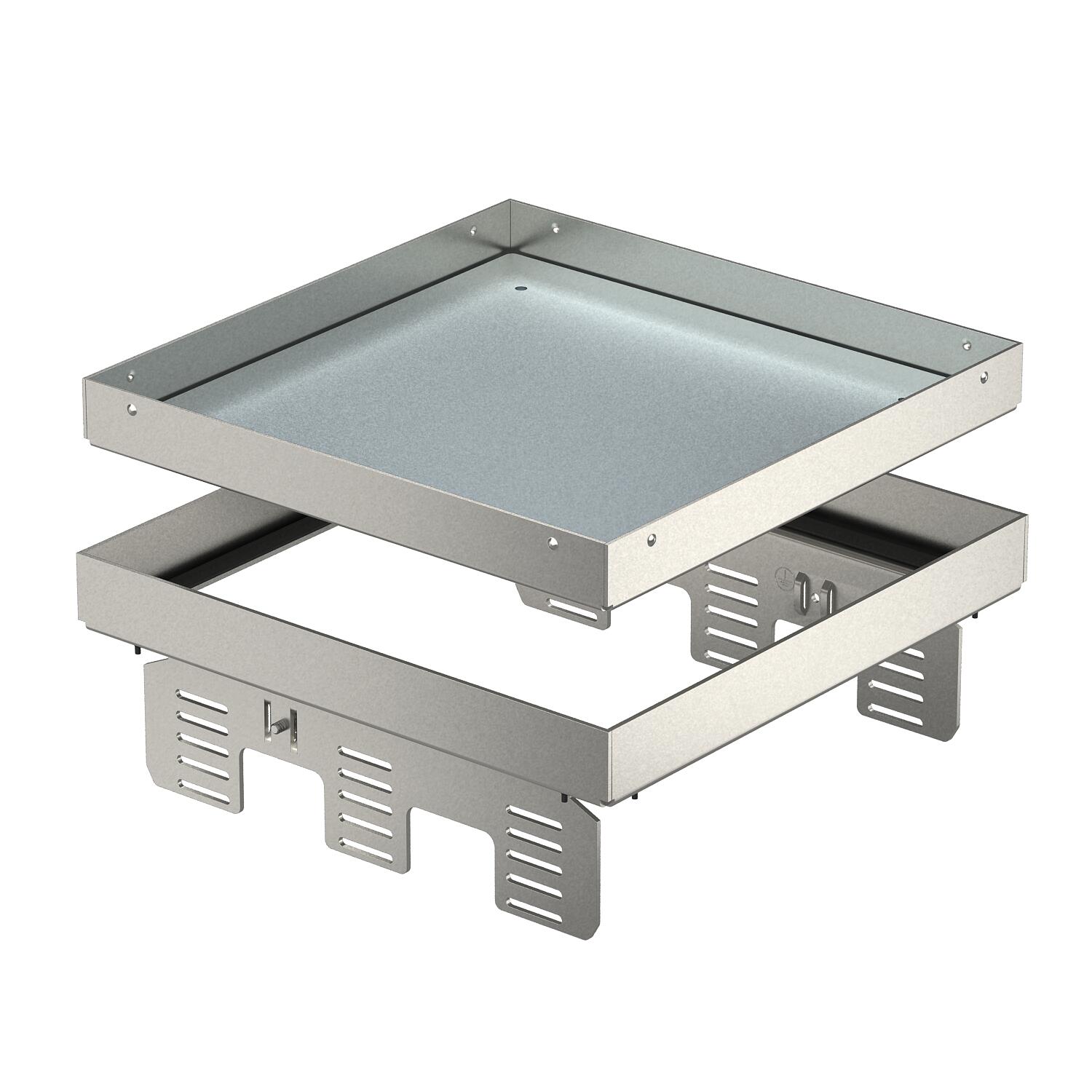

Säädettävä lattiarasia tarkastusaukkoon, RKNUZD3, ruostumaton teräs
Tuotenro 7409066 | EAN-numero 4012195868088
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä ja lattiasta erotettu lattiarasia "sokkokannella" nimelliskoon 9 tarkastusaukon tekemiseen kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/4 tai UGD350-3/4. Asennus tehdään säätöraudalla (tilattava erikseen) valurasian alumiinikehysprofiiliin. Soveltuu vain sileille lattiapinnoitteille.
Säädettävä lattiarasia, sokkokansi, 3:lle kojerasialle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.
Height-adjustable cassette, decoupled from the floor, blank, of nominal size 9, to create an inspection opening in dry- or wet-cleaned floors in indoor ares, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting cover DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes. Only suitable for smooth floor coverings.
-
- Tekniset tiedot
-
Tekniset tiedot

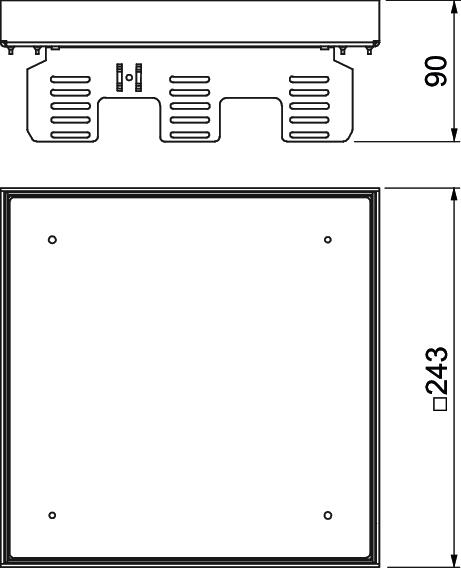

Asennusjärjestelmän tyyppi UT4 Asennussyvyys 105 mm CO2-jalanjälki (GWP) kehdosta portille 19,1972 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa kyllä Johtoaukon malli Ei johtoaukkoa Kojerasioiden nimelliskoko 9 Koko 243x243mm Korkeus 90 mm Kotelointiluokka (IP) käytetyssä tilassa IP00 Kotelointiluokka (IP) suljetussa tilassa IP44 Lattian hoito märkä Lattiapinnoitteen paksuus 20 mm Lattiarasia kojerasioille ei Lattiataso min. 105 mm Leveys, asennusmitat 244 mm Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Mitta h 90 mm Pituus 243 mm Pituus, asennusmitat 244 mm Pohjamitta 243 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UGD350-3
NW 350-3 QK 1418012 7410544 1 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 9
SK RK9 1418855 7404372 1 Kappale
Säätökansi, nimelliskoko 9 kaksois- ja ontelolattia-asennuksiin
DUG RK UAN 9 1418762 7428547 1 Kappale
Aukkokansi 350 nimelliskoko 9
DUG 350-3 9 1418709 7400513 1 Kappale - Lataukset
-
Tietolehti RKN2 UZD3 9VS20 / 7409066 , 0.21MB , pdfKäyttöturvallisuustiedote RKN2 UZD3 9VS20 / 7409066 , 0.05MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfEU-vaatimustenmukaisuusvakuutus RKN2 UZD3 9VS20 / 7409066 , 0.17MB , pdfUK-vaatimustenmukaisuusvakuutus RKN2 UZD3 9VS20 / 7409066 , 0.14MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä RK RKN , 0.18MB , pdfAsennusohjeet Asennusohje lattiarasia RK(F)N2UZD3 , 0.10MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
