Säädettävä, lattiasta erotettava lattiarasia tarkastusaukkoon, ruostumaton teräs

Tuotenro 7409601 | EAN-numero 4012197369170

7409601 / TRKN 9 VS 250
136 mm
442 mm
25 mm
Ei johtoaukkoa
9
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus

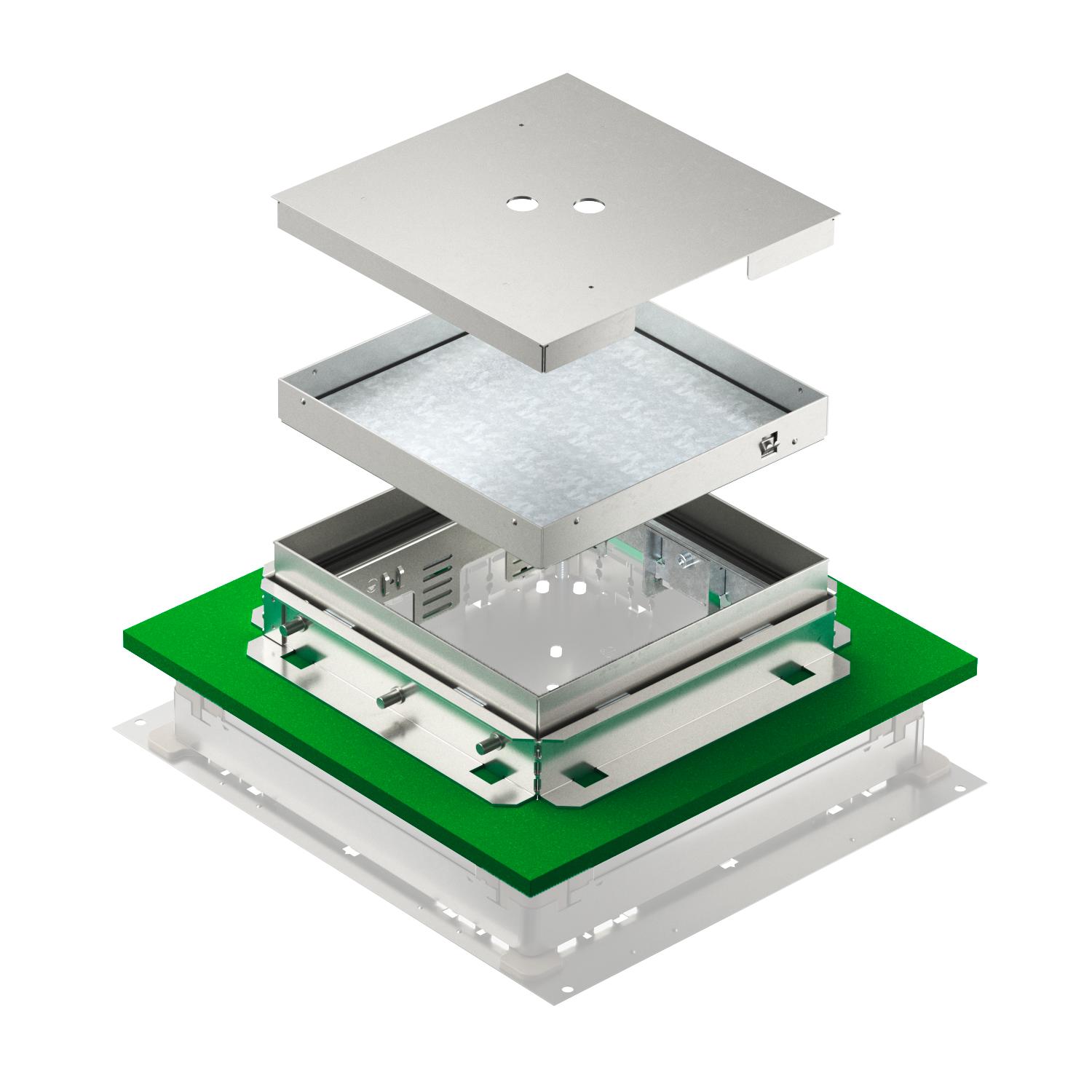

Säädettävä ja lattiasta erotettu nelikulmainen lattiarasia valmiin valun yläpinnan korkeudelle ja tiiviisti reunaan asti valurasioille UZD 250-3 (valun vähimmäissyvyys 151 mm) / UGD55 250-3 (valun vähimmäissyvyys 136 mm). Soveltuu kaikkiin sementtisideaineisiin lattioihin. Lattiarasian kehys integroidulla valukehyksellä ja säätötoiminnolla. Lattiarasian kehys säädetään 4 pitkittäisreiän avulla lattiapinnoitteen yläpinnan korkeudelle. Soveltuu kuiva-, kostea- ja märkäpuhdistettaviin lattioihin. Lattiarasia kiinnitetään kiinnityskappaleella asennuskanteen lattia-/terrazzolattiatöiden ajaksi ja se on asennettuna kaikkiin suuntiin irti lattiasta. Lattiarasian kehys on ruostumatonta terästä ja kannessa on 25 mm upotus lattiapinnoitteelle Soveltuu vain sileille lattiapinnoitteille.
Säädettävä lattiarasia, sokkokansi, 3:lle kojerasialle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 55
Tekniset tiedot

Tekniset tiedot

Asennusjärjestelmän tyyppi UT4
Asennussyvyys 136 mm
CO2-jalanjälki (GWP) kehdosta portille 40,7164 kg CO2e / 1 Kappale
Hyväksynnät VDE
Irrotettavissa kyllä
Johtoaukon malli Ei johtoaukkoa
Kojerasioiden nimelliskoko 9
Koko 243x243x83
Korkeus 81 mm
Kotelointiluokka (IP) käytetyssä tilassa IP00
Kotelointiluokka (IP) suljetussa tilassa IP55
Lattian hoito märkä
Lattiapinnoitteen paksuus 25 mm
Lattiarasia kojerasioille ei
Lattiataso maks. 442 mm
Lattiataso min. 136 mm
Malli nelikulmainen
Malli raskaille kuormille ei
Materiaali teräs, ruostumaton
Pituus 243 mm
Pohjamitta 243 mm
Pystysuuntainen kuorma, pieni pinta maks. 3000 N
Pystysuuntainen kuorma, suuri pinta maks. 5000 N
Säätöalue maks. 110 mm
Säätöalue min. 69 mm
Soveltuu asennettavaksi kaksoislattioihin ei
Soveltuu asennettavaksi korotettuun lattiaan ei
Standardi EN 50085-2-2
Suojaustaso IK-koodi IK10
Valun syvyys maks. 110 mm
Valun syvyys min. 69 mm
Kaikki tyypit

Kaikki tyypit

Tyyppi Lattiataso min. Lattiataso maks. Lattiapinnoitteen paksuus Johtoaukon malli Kojerasioiden nimelliskoko Tuotenro Määrä pienin myyntiyksikkö
TRKN 9 VS 250 136 mm 442 mm 25 mm Ei johtoaukkoa 9 7409601
1 Kappale
