Säätöjalka, kansituki, kanavan korkeus 40 - 70 mm 40 | 70

Säätöjalka, kansituki, kanavan korkeus 40 - 70 mm

Tuotenro 7424840 | EAN-numero 4012195245117

Tuotenro / Tyyppi	7424840 / NE DSU2 4030

Säätöalue min.	40 mm

Säätöalue maks.	70 mm

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Kannen tukemiseen keskeltä, nimellisleveyksille 400, 500 tai 600.

Tekniset tiedot

Tekniset tiedot

Asennustarvikkeet	kyllä
CO2-jalanjälki (GWP) kehdosta portille	0,1354 kg CO2e / 1 Kappale
Irrotettavissa	ei
Kanavan sivumitta maks.	70 mm
Kanavan sivumitta min.	40 mm
Lattiarasia kojerasioille	ei
Materiaali	teräs

Pinta	nauhakuumasinkitty
Pohjamitta	35 mm
Säätöalue maks.	70 mm
Säätöalue min.	40 mm
Soveltuu umpinaiseen lattiakanavaan	ei
Valun vähimmäissyvyys	40
Varaosa	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Säätöalue min.	Säätöalue maks.	Tuotenro	Määrä	pienin myyntiyksikkö
NE DSU2 4030	40 mm	70 mm	7424840	Kappale	3 Kappale

Lataukset

Tietolehti NE DSU2 4030 / 7424840 , 0.16MB , pdf

Esite OBO BlackLine: parts list , 0.75MB , pdf

Luettelo Lattia-asennukset , 42.28MB , pdf

EU-vaatimustenmukaisuusvakuutus NE DSU2 4030 / 7424840 , 0.13MB , pdf

REACH Vaatimustenmukaisuusvakuutus NE DSU2 4030 / 7424840 , 0.12MB , pdf

Lataus

RoHS Vaatimustenmukaisuusvakuutus NE DSU2 4030 / 7424840 , 0.13MB , pdf

Lataus

Merkkihyväksyntä VDE-merkkihyväksyntä OKA , 0.18MB , pdf

Lataus

Asennusohjeet Asennusohjeet NEDSU2/4030, NEDSU2/6050, NEDSU2/10075, NEDSU2/17075 , 0.08MB , pdf

Lataus

Asennusohjeet Asennusohjeet Lattiakanavat OKA-G ja OKA-W , 3.48MB , pdf

Lataus

Tuotekaavio NE DSU2 4030 / 7424840, 35.75 kB, jpg

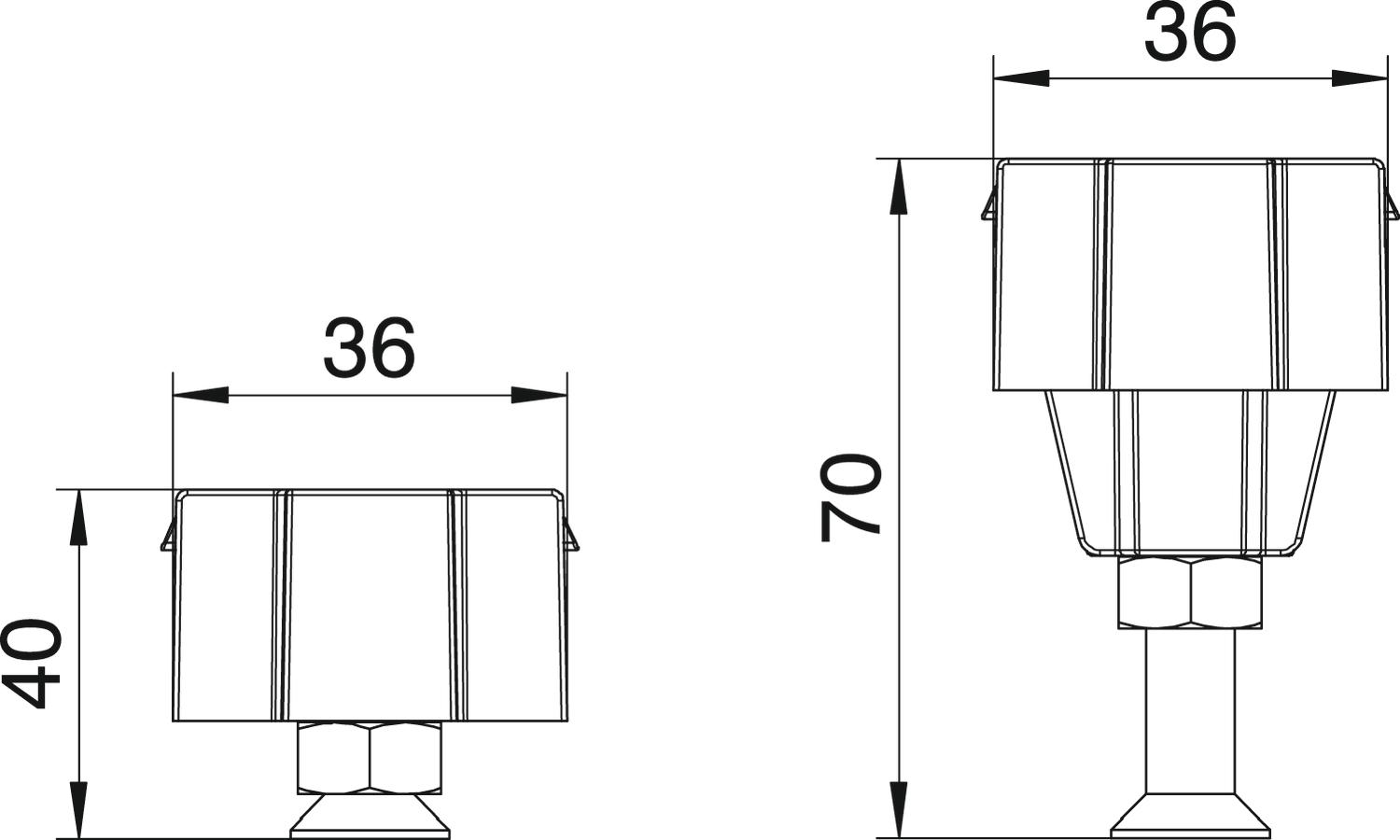

Mitoitettu piirustus NE DSU2 4030 / 7424840, 54.22 kB, jpg

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
