- Tuotteen kuvaus
-

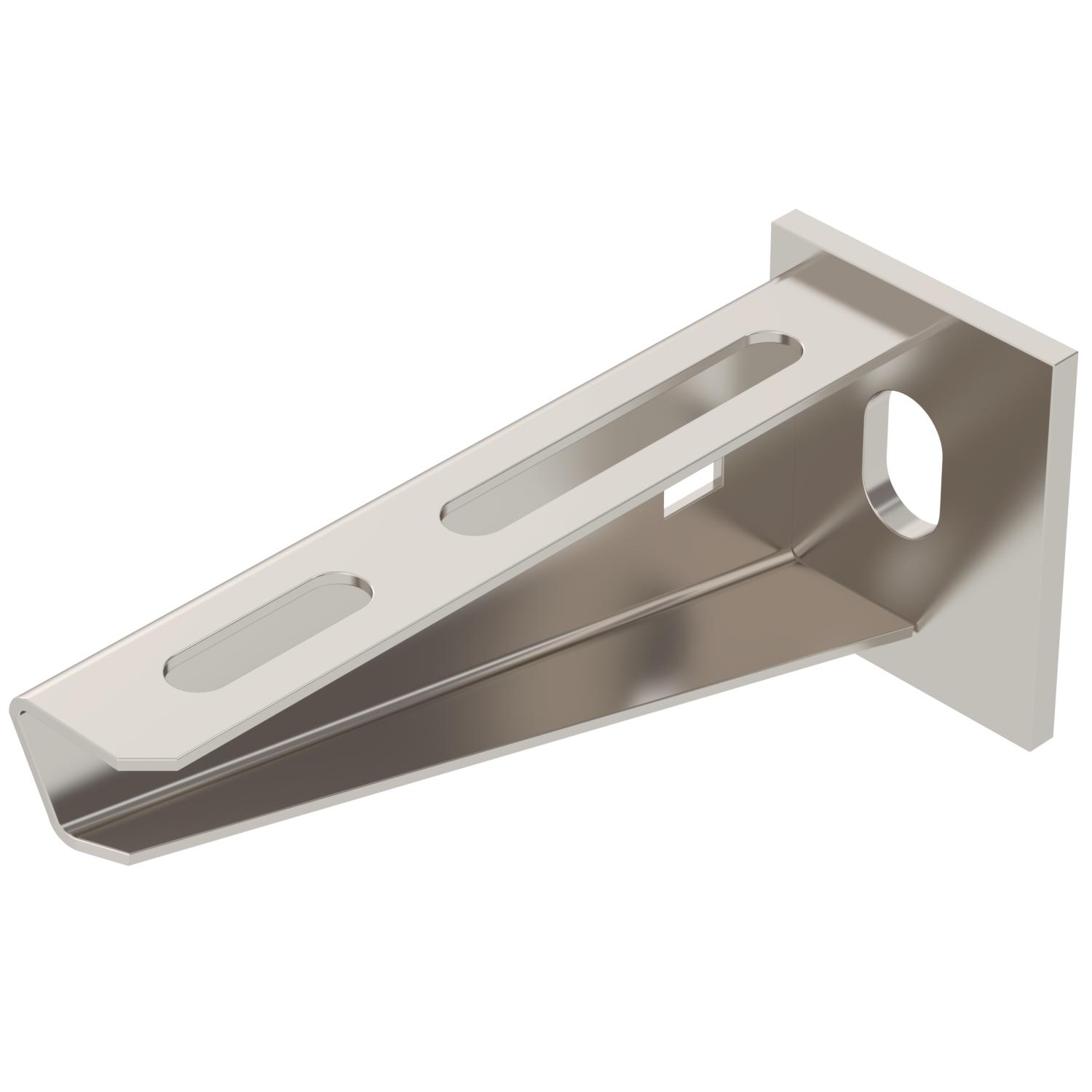

Tuotteen kuvausKevyt seinäkannake 1,5kN hitsatulla kiinnityskappaleella.
-
- Tekniset tiedot
-
Tekniset tiedot

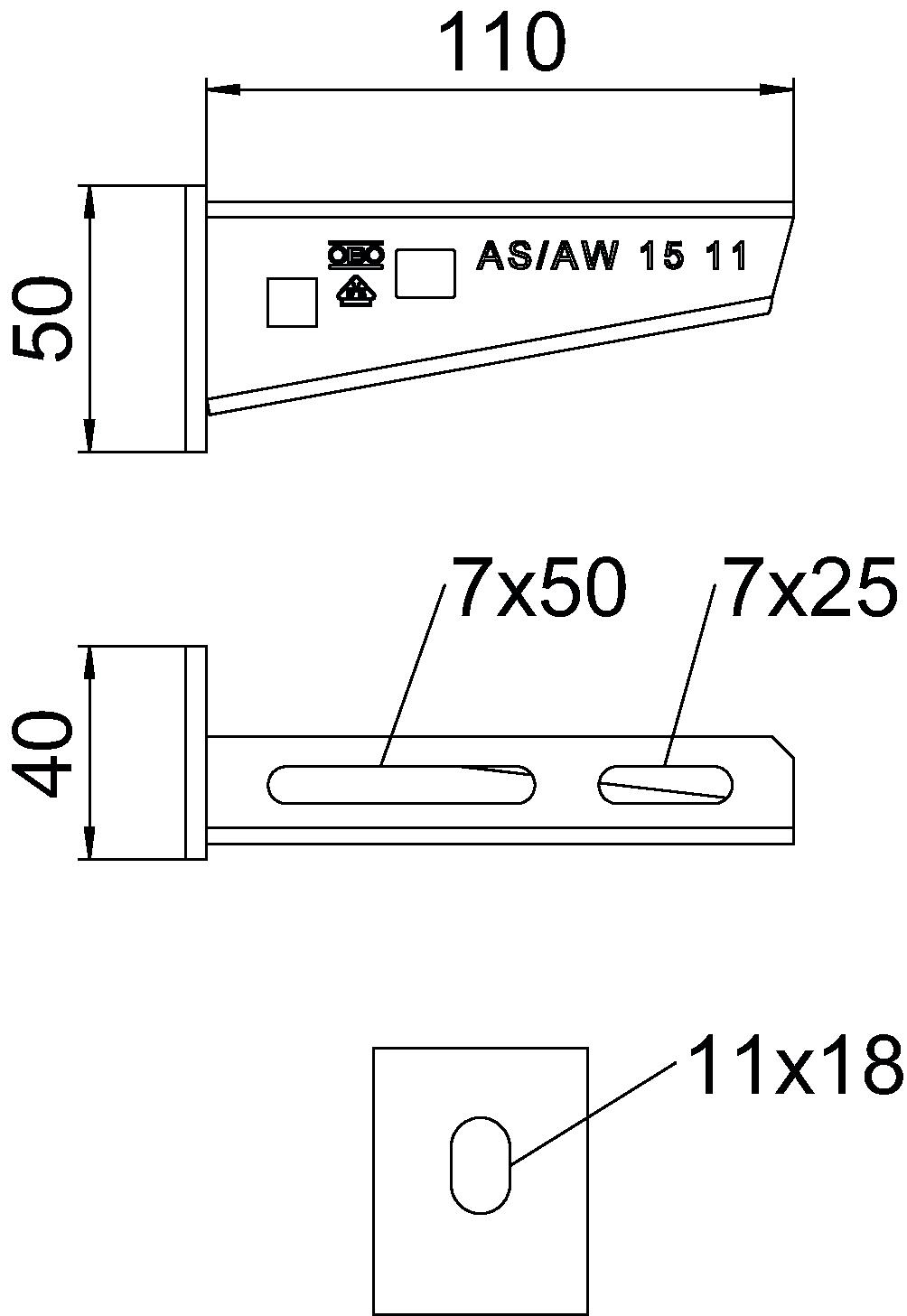

CO2-jalanjälki (GWP) kehdosta portille 0,7783 kg CO₂e / 1 Kappale F kN:nä 1,5 kN Koko B110mm Korkeus 50 mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4301 Mitta A 40 mm Mitta B 110 mm Mitta H 50 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pituus 40 mm Pohjamitta 110 mm Reiän läpimitta 11 mm Ruostumaton teräs, peitattu kyllä Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, seinäkannake AW 15
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti AW 15 11 A2 / 6421008 , 0.23MB , pdfEU-vaatimustenmukaisuusvakuutus AW 15 11 A2 / 6421008 , 0.13MB , pdfYmpäristötuoteseloste (EPD) AW 15 11 A2 / 6421008 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus AW 15 11 A2 / 6421008 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus AW 15 11 A2 / 6421008 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AW 15 11 A2 / 6421008 , 0.12MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje U-kannakkeet , 2.02MB , pdf
