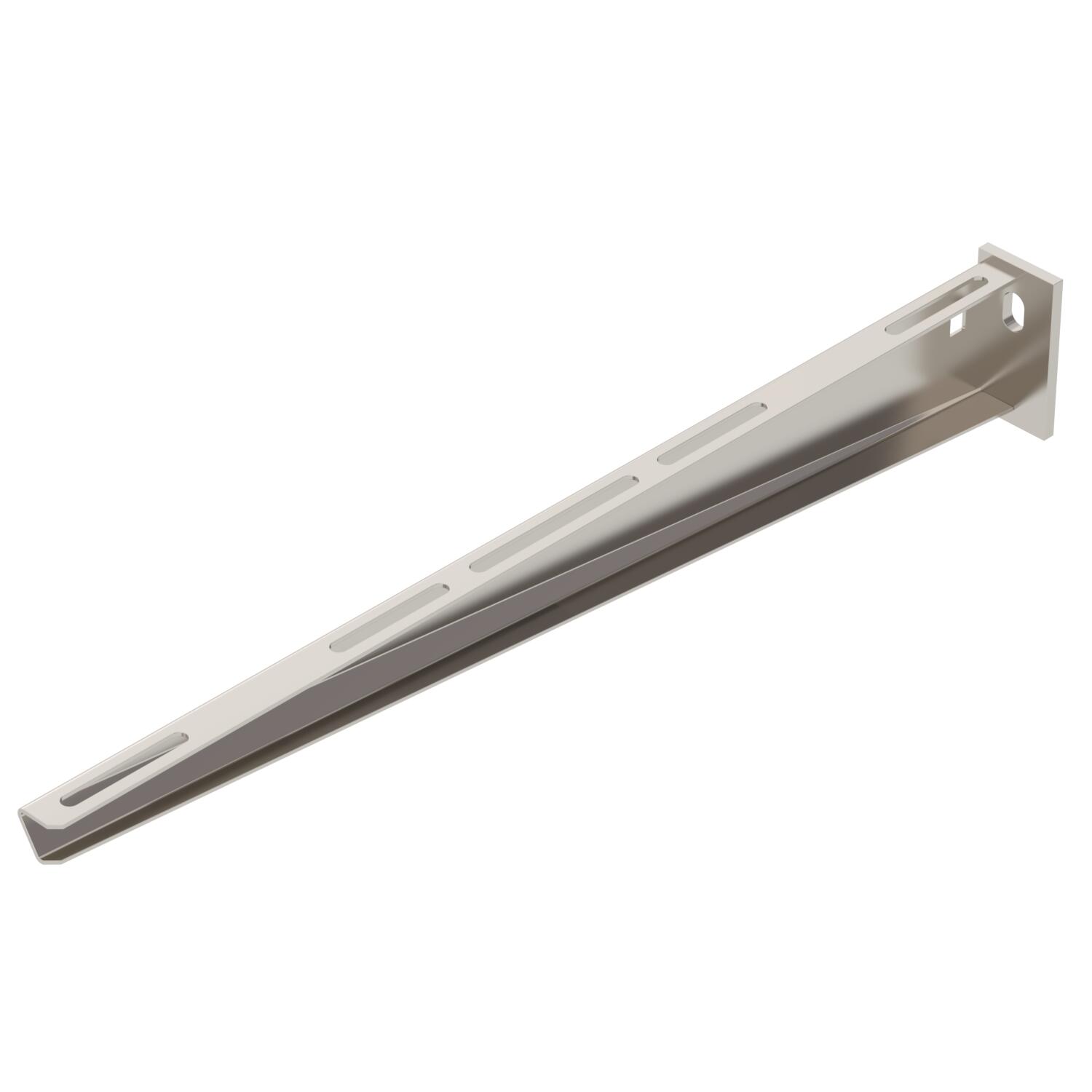

Seinäkannake AW 15 A4
Tuotenro 6392040 | EAN-numero 4012196817870 | Sähkönro 1465274
- Tuotteen kuvaus
-
Tuotteen kuvausKevyt seinäkannake 1,5kN hitsatulla kiinnityskappaleella.
Seinäkannakkeen kiinnitys U kannakkeeseen alkaen leveydestä 400 mm kuusioruuveilla kannakkeen molempien sivujen läpi. Käytä sopivaa tukikappaletta.
-
- Tekniset tiedot
-
Tekniset tiedot
F kN:nä 1,5 kN Koko B510mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4571 Palonkestävyys ei Pinta kirkas, jälkikäsitelty Reiän läpimitta 11 mm ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu kyllä Tuotesarja AW 15 -sarja Väri ruostumaton teräs Mitat

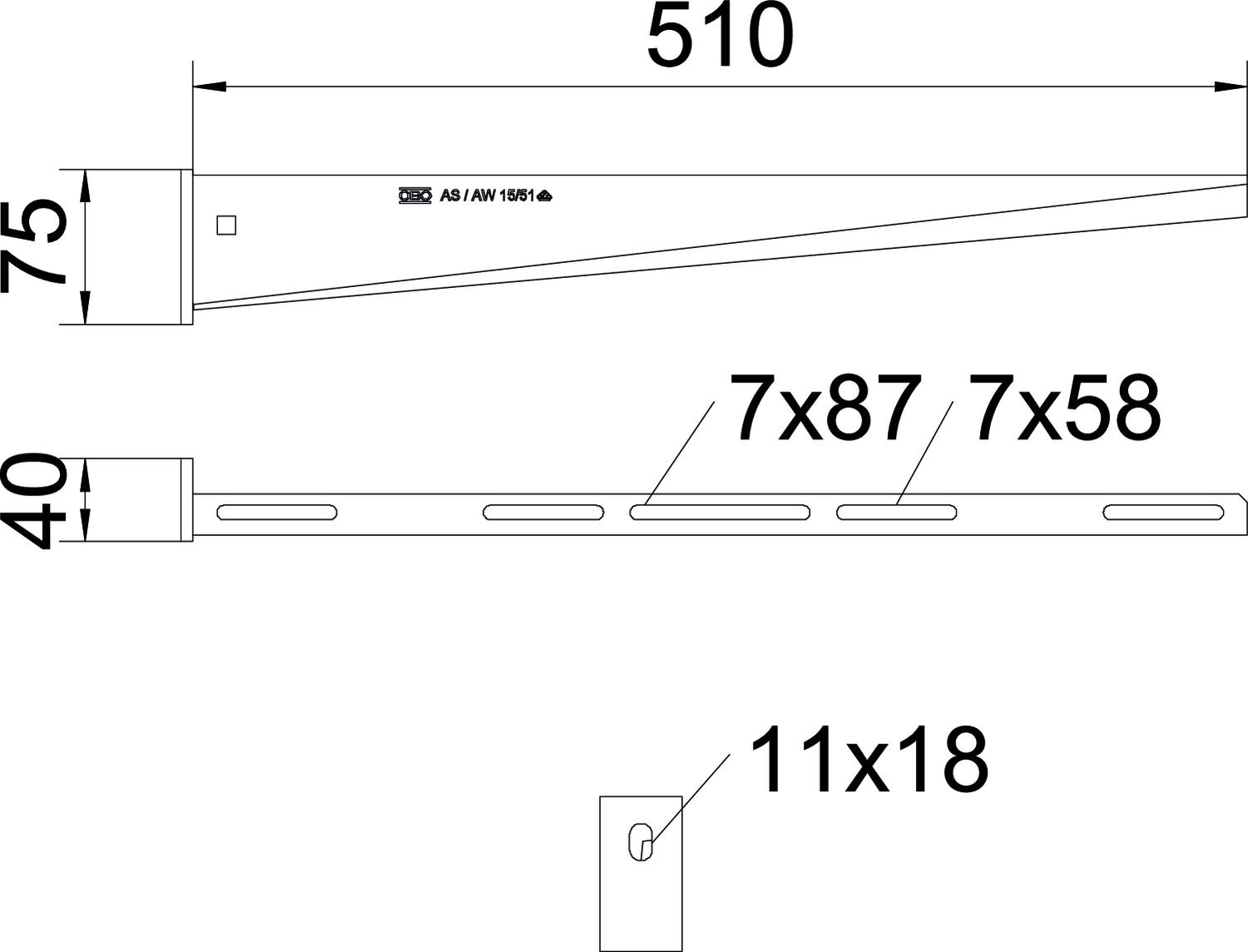

Korkeus 75 mm Mitta A 40 mm Mitta B 510 mm Mitta H 75 mm Pituus 40 mm Pohjamitta 510 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 4,2889 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 4,2889 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 Tekniset tiedot
Kuormitustaulukko, seinäkannake AW 15
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
-
Kaikki tyypit
