Seinäkannake AW 55 A4
Tuotenro 6418573 | EAN-numero 4012195912972
- Tuotteen kuvaus
-

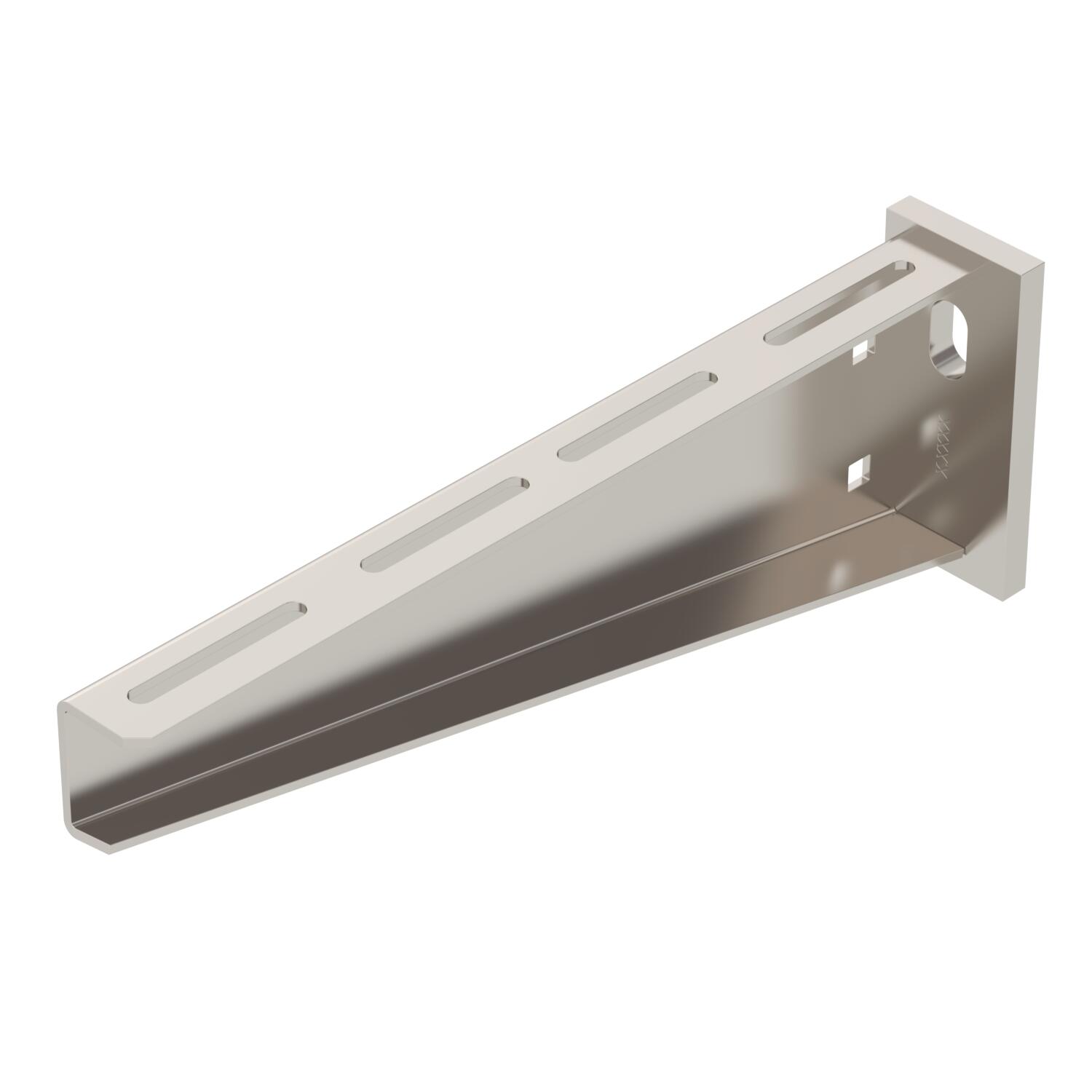

Tuotteen kuvausRaskas seinäkannake hitsatulla kiinnityskappaleella.
Seinäkannakkeen kiinnitys kannakkeeseen U alkaen leveydestä 400 mm kuusioruuveilla kannakkeen molempien sivujen läpi. Käytä sopivaa tukikappaletta.
-
- Tekniset tiedot
-
Tekniset tiedot
F kN:nä 5,5 kN Koko B310mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4571 Palonkestävyys ei Pinta kirkas, jälkikäsitelty Reiän läpimitta 13,5 mm ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu kyllä Tuotesarja AW 55 -sarja Väri ruostumaton teräs Mitat

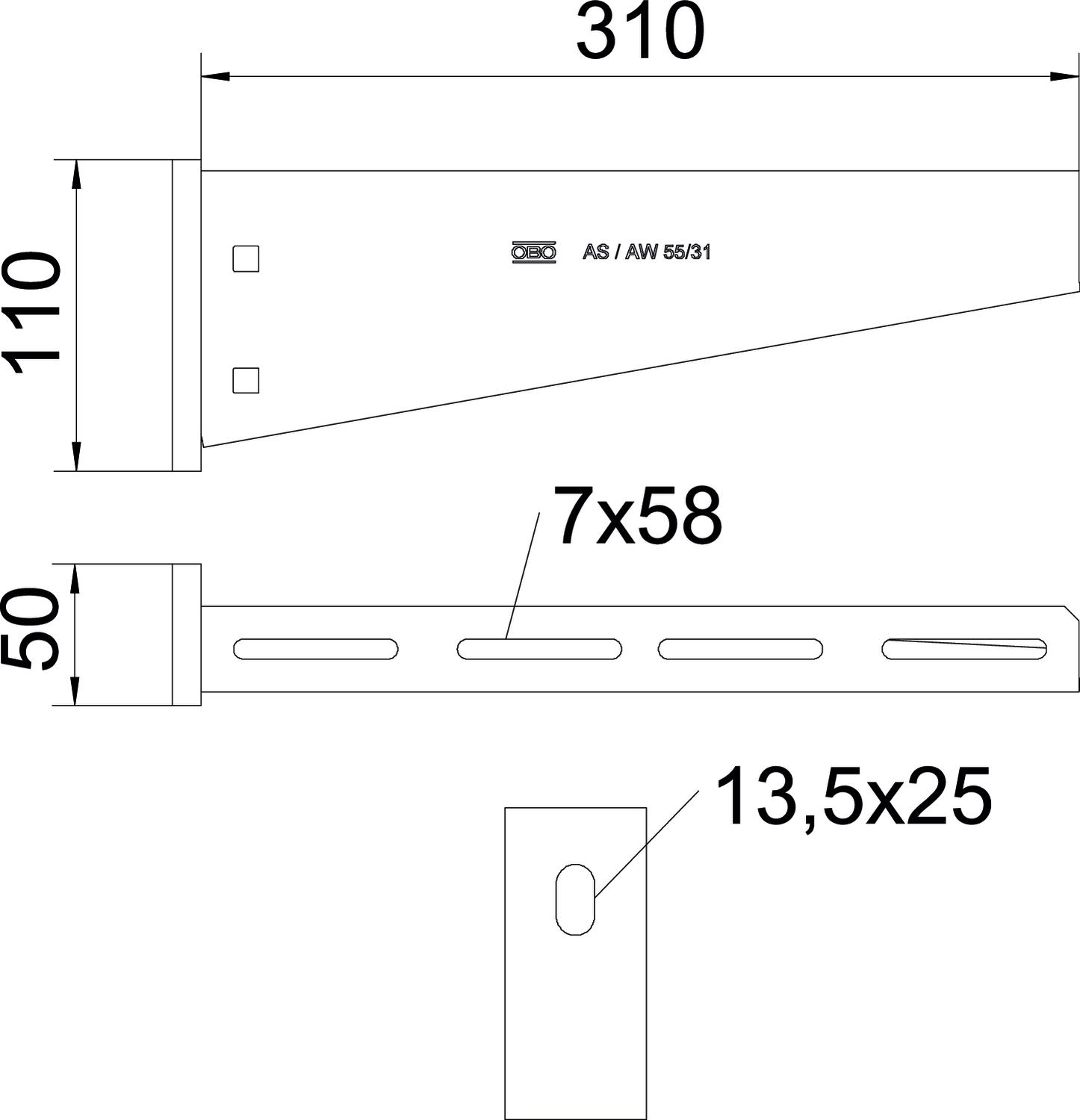

Korkeus 110 mm Mitta A 50 mm Mitta B 310 mm Mitta H 110 mm Pituus 50 mm Pohjamitta 310 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 6,7961 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 6,7961 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 Tekniset tiedot
Kuormitustaulukko, seinäkannake AW55VA
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
- Lataukset
-
Tietolehti AW 55 31 A4 / 6418573 , 0.22MB , pdfEU-vaatimustenmukaisuusvakuutus AW 55 31 A4 / 6418573 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus AW 55 31 A4 / 6418573 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus AW 55 31 A4 / 6418573 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AW 55 31 A4 / 6418573 , 0.12MB , pdfYmpäristötuoteseloste (EPD) AW 55 31 A4 / 6418573 , 2.03MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje U-kannakkeet , 2.02MB , pdf
