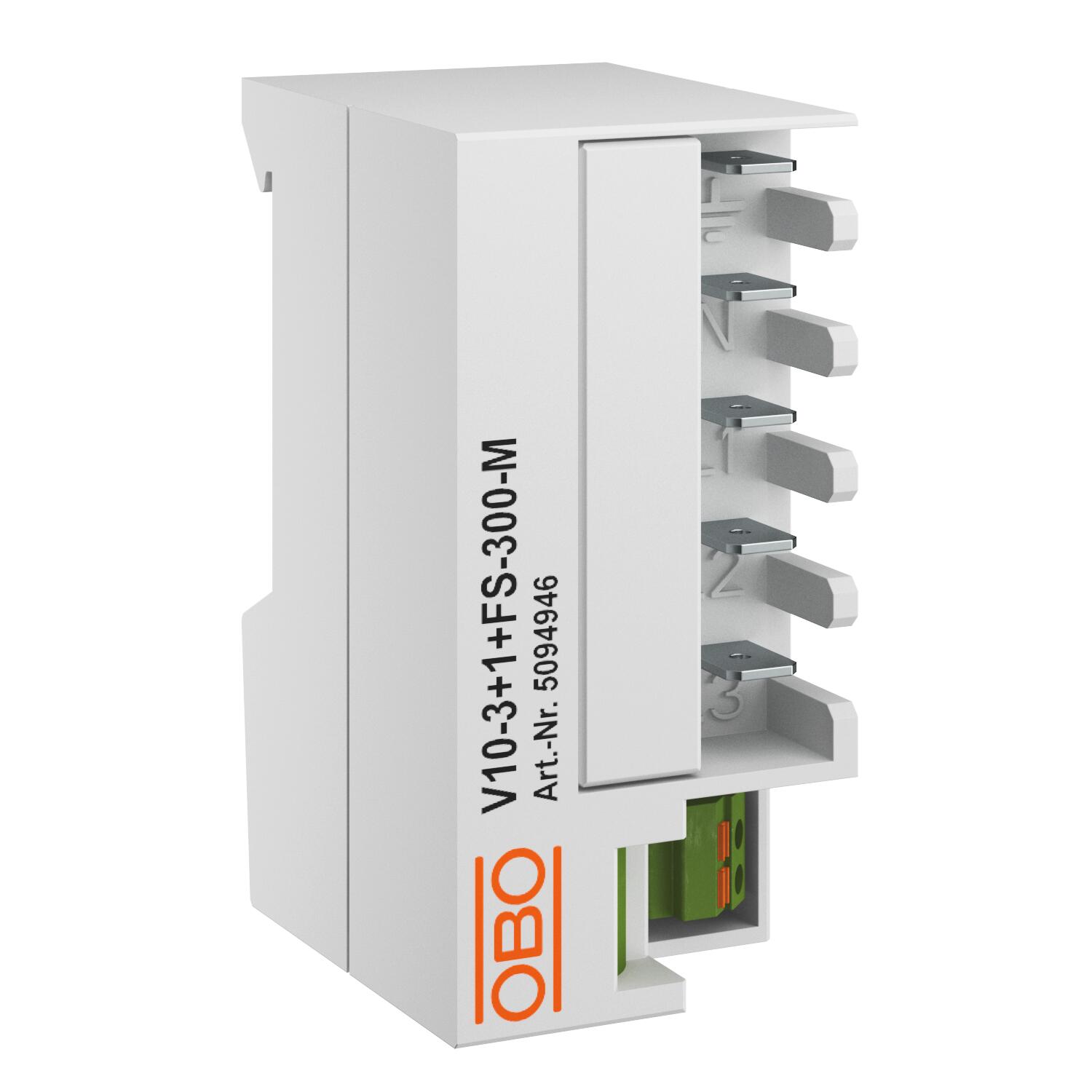

Surge arrester V10 – Mini
Tuotenro 5094946 | EAN-numero 4012197504922
- Tuotteen kuvaus
-
Tuotteen kuvausSurge protective device, compact module, type 2+3
• Surge protection in the smallest of spaces, e.g. in AC charging stations
• Discharge capacity up to 20kA (L-N) and 40kA (N-PE)
• Integrated 3+1-solution for TN and TT network systems with a 35 mm module width
• Including thermal and dynamic cut-off unit and visual funtion display
• Easy and quick installation thanks to FastOn connection terminals
• Wiring set (5089657 – WS-V10-3+1) available
• Including a potential-free break contact for remote signalling
-
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa Asennuskisko 35 mm Enimmäispurkausvirta (8/20 μs) [L-N] 20 kA Enimmäispurkausvirta (8/20 μs) [N-PE] 40 kA Enimmäissulake 63 A Etähälytyskosketin kyllä FM-koskettimet Avaaja Ilmankosteus maks. 95 % Ilmankosteus min. 5 % Integroitu sulake ei Jälkivirran sammutuskyky (eff) [N-PE] 0,1 kA Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 10 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 2,5 mm² Käyttöalueen lämpötila maks. 85 °C Käyttöalueen lämpötila min. -40 °C Koko 300V Korkein jatkuva jännite (L-N) 300 V Korkein jatkuva jännite (N-PE) 255 V Korkeus 76 mm Kotelointiluokka IP20 Kytkentäteho AC 250V / 1A ; 125V / 1A Kytkentäteho DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A Liitännän poikkipinta FM-liittimet min. 1,5 mm² Liitännän poikkipinta FM-liittimet min. 16 AWG LPZ 1→3 Maks. verkonpuoleinen ylijännitesuoja 63 A gG Malli 3+NPE Merkinanto laitteessa optinen Napojen malli 3+N/PE Nimellisjännite AC (50 / 60 Hz) 240 V Nimellispurkausvirta (8/20 µs) 10 kA OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin) 32 A Pituus 38 mm Pohjamitta 35 mm Purkauskyky (8/20 µs) [yhteensä] 60 kA Soveltuu ulkokäyttöön ei SPD standardin EN 61643-11 mukaan Tyyppi T2 +T3 SPD standardin IEC 61643-1 mukaan Luokat II+III Tarkastusluokka tyyppi 2 kyllä Tarkastusluokka tyyppi 3 kyllä TOV- jännite [L-N] – vikasietotila– 120 min 442 V TOV-jännite [L-N] - sietotila - 5 s 337 V TOV-jännite [L-PE] – sietotila – 200 ms 1200 V Verkkotyyppi DC ei Verkkotyyppi IT ei Verkkotyyppi TN kyllä Verkkotyyppi TN-C ei Verkkotyyppi TN-C-S kyllä Verkkotyyppi TN-S kyllä Verkkotyyppi TT kyllä Verkkotyyppi, muu ei Verkon muoto kaikki - Kaikki tyypit
- Lataukset
-
Tietolehti V10-3+1+FS-300-M / 5094946 , 0.25MB , pdfEU-vaatimustenmukaisuusvakuutus V10-3+1+FS-300-M / 5094946 , 0.10MB , pdfAsennusohjeet SurgeController with wiring set V10 , 0.55MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
