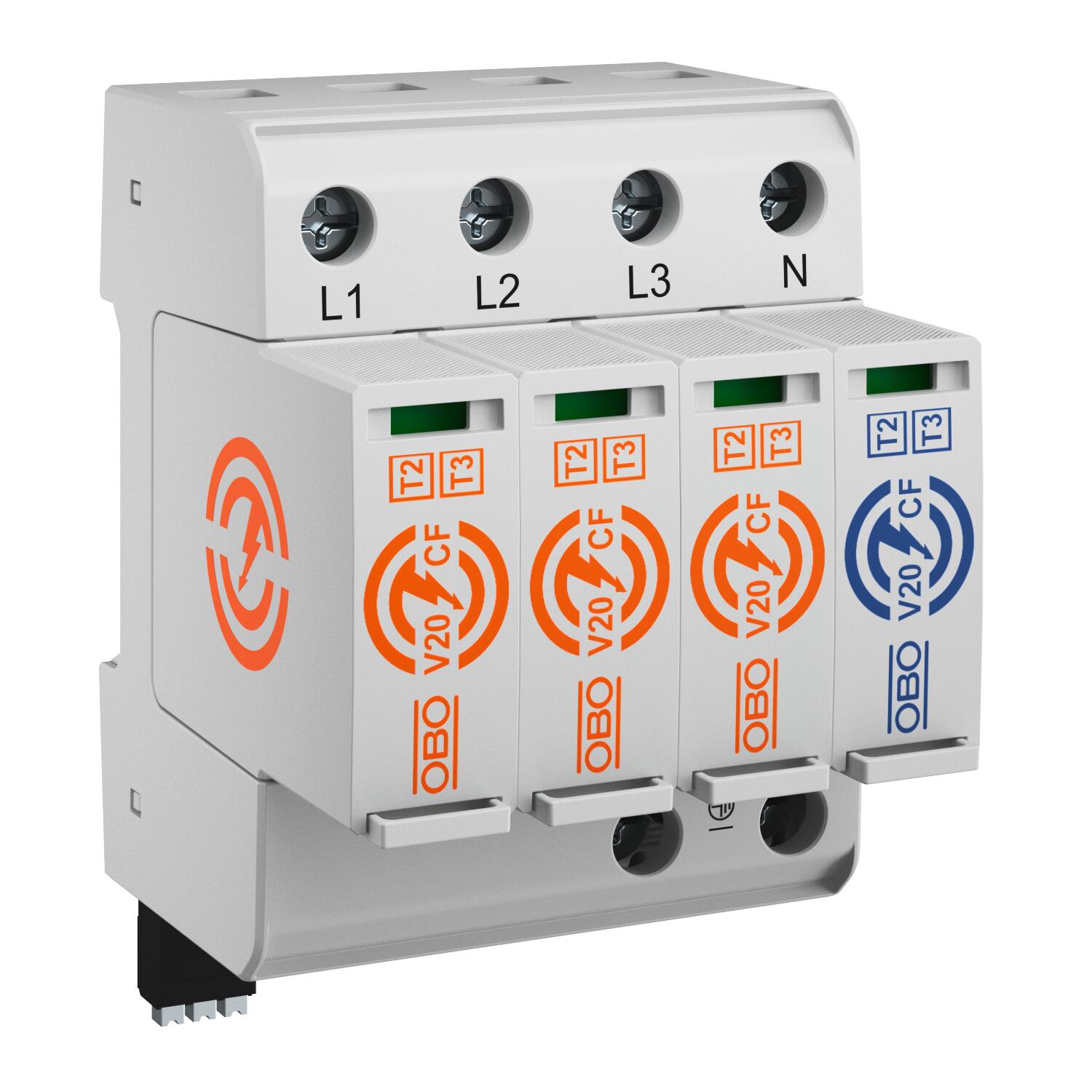

Surge arrester V20 with integrated pre-fuse
Tuotenro 5095257 | EAN-numero 4012197504960
- Tuotteen kuvaus
-
Tuotteen kuvausSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa Asennuskisko 35 mm Enimmäispurkausvirta (8/20 μs) [L-N] 40 kA Enimmäispurkausvirta (8/20 μs) [N-PE] 65 kA FM-koskettimet Vaihtokosketin Ilmankosteus maks. 95 % Ilmankosteus min. 5 % Jäännösjännite [L-N] @ 1 kA 0,8 kV Jäännösjännite [L-N] @ 5 kA 1 kV Jälkivirran sammutuskyky (eff) [N-PE] 100 kA Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 2 AWG Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 2,5 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 16 AWG Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 2,5 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 16 AWG Johdon poikkipinta, taipuisa (hienolankainen) 4 AWG Johdon poikkipinta, taipuisa (hienolankainen) 35 mm² Käyttöalueen lämpötila maks. 85 °C Käyttöalueen lämpötila min. -40 °C Kiristysmomentti: 4,5 Nm Koko 300V Korkein jatkuva jännite (L-N) 300 V Korkein jatkuva jännite (N-PE) 305 V Korkeus 105 mm Kotelointiluokka IP20 Kytkentäteho AC 230 V; 0,5 A Kytkentäteho DC 230 V; 0,1 A / 75 V; 0,5 A Liitännän poikkipinta FM-liittimet min. 0,25 mm² Liitännän poikkipinta FM-liittimet min. 23 AWG Liitännän poikkipinta, FM-liittimet maks. 16 AWG Liitännän poikkipinta, FM-liittimet maks. 1,5 mm² Merkinanto laitteessa optinen Napojen lukumäärä 3 Napojen malli 3 Nimellisjännite AC (50 / 60 Hz) 240 V Nimellispurkausvirta (8/20 µs) [L-N] 20 kA Nimellispurkausvirta (8/20 µs) [N-PE] 40 kA Oikosulkuvirran kestävä kyllä Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla 50 kA eff Pituus 75 mm Pohjamitta 72 mm Purkauskyky (8/20 µs) [yhteensä] 120 kA Soveltuu ulkokäyttöön ei SPD standardin EN 61643-11 mukaan Tyyppiä 2 SPD standardin IEC 61643-1 mukaan Luokka II TOV- jännite [L-N] – vikasietotila– 120 min 442 V TOV-jännite [L-N] - sietotila - 5 s 337 V Ulospuhaltava ei Verkkotyyppi TN kyllä Verkkotyyppi TN-C kyllä Verkon muoto muu - Kaikki tyypit
- Lataukset
-
EU-vaatimustenmukaisuusvakuutus V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfAsennusohjeet SurgeController V20-CF , 0.53MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
