Tasokulma BRA FW 70170, laskeva 170 | 70 | alumiini

Tasokulma BRA FW 70170, laskeva

Tuotenro 6133288 | EAN-numero 4012196735716

Tuotenro / Tyyppi	6133288 / BRA FWF70170 EL

Pohjamitta	170 mm

Korkeus	70 mm

Väri	alumiini

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Tasokulma, laskeva johtokanavan Signa Style suunnanvaihtoon.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Bakteereja torjuva käsittely	ei
Halogeeniton	kyllä
Jatkokappale	ei
Kaapelituki	ei
kanavan leveydelle	170 mm
kanavan sivumitalle	70 mm
Kannen leveys	80 mm
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C
Koko	70x170x270

Korkeus	70 mm
Kotelointiluokka	IP30
Kulma-alue min.	90 mm
Malli	Kantaosa
Materiaali	alumiini
Pinta	anodisoitu
Pituus	270 mm
Pohjamitta	170 mm
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK07
Suunnanmuutos	pystysuora, laskeva
Symmetrinen	ei
Väri	alumiini

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Korkeus	Väri	Tuotenro	Määrä	pienin myyntiyksikkö
BRA FWF70170 EL	170 mm	70 mm	alumiini	6133288	Kappale	1 Kappale

Lataukset

Tietolehti BRA FWF70170 EL / 6133288 , 0.24MB , pdf

EU-vaatimustenmukaisuusvakuutus BRA FWF70170 EL / 6133288 , 0.13MB , pdf

REACH Vaatimustenmukaisuusvakuutus BRA FWF70170 EL / 6133288 , 0.12MB , pdf

Lataus

RoHS Vaatimustenmukaisuusvakuutus BRA FWF70170 EL / 6133288 , 0.12MB , pdf

Lataus

Merkkihyväksyntä VDE symbol approval Signa Style , 2.04MB , pdf

Lataus

Asennusohjeet Signa Style device installation trunking , 9.32MB , pdf

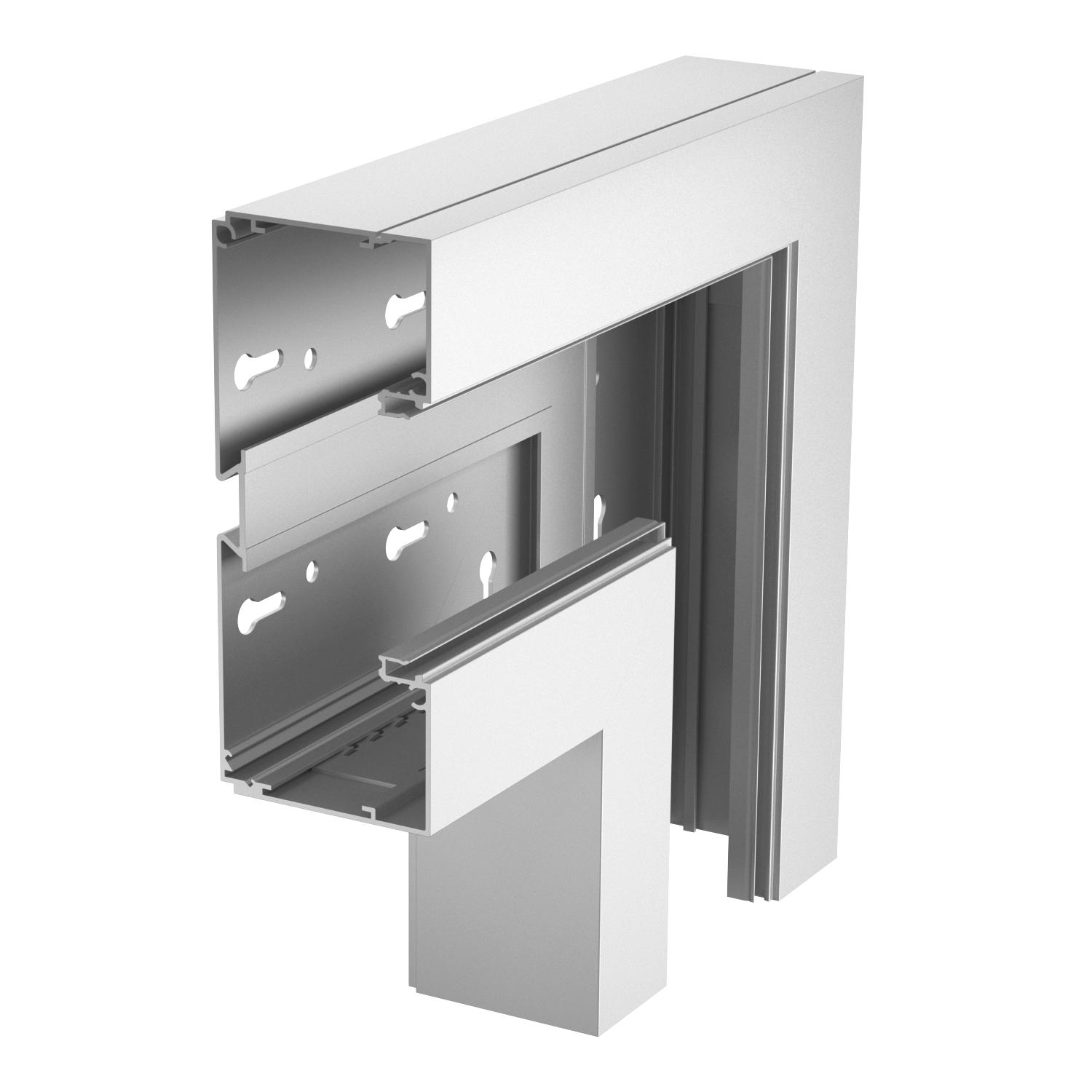

Tuotekaavio BRA FWF70170 EL / 6133288, 82.45 kB, jpg

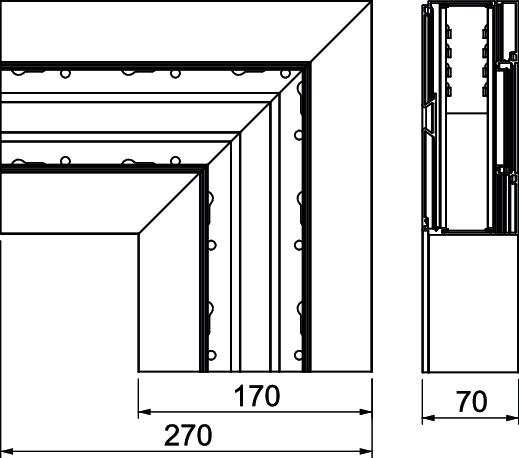

Mitoitettu piirustus BRA FWF70170 EL / 6133288, 25.96 kB, jpg

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
