Tikashylly LCIS 110, 6 m C30 FT 6000 | 600 | 1,5 | ei
morepic-1 morepic-2 morepic-3 video-1

Tikashylly LCIS 110, 6 m C30 FT

Tuotenro 6209828 | EAN-numero 4012196431670

6000 mm
1,5 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Tikashylly sivumitalla 110 mm hitsatuilla, ylöspäin avoimilla C30-pienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä 2056.
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 110 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

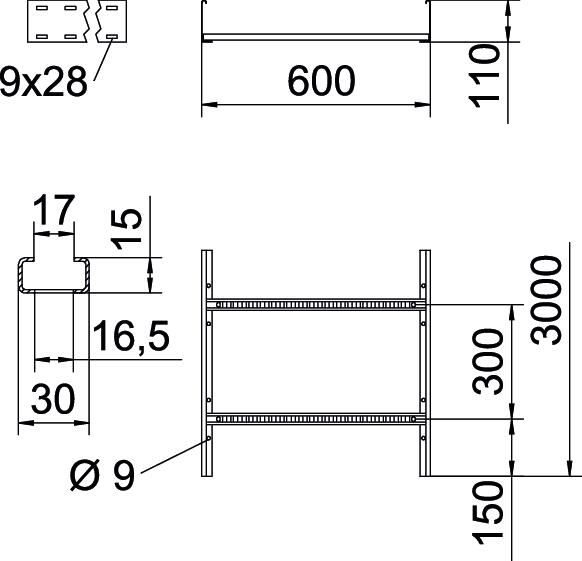

Tekniset tiedot

Mitat

Aukkomitta, piena 16,50
CO2-jalanjälki (GWP) kehdosta portille 11,0363 kg CO2e / 1 Metri
Hyötypoikkipinta 540 cm²
Hyötypoikkipinta 54000 mm²
Koko 110x600x6000
Korkeus 110 mm
Materiaali teräs
Materiaalivahvuus 1,5 mm
Mitta B 600 mm
Palonkestävyys ei
Pienan kiinnitys hitsattu
Pienaväli 300 mm
Pienojen malli Kisko rei'itetty
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 6000 mm
Pohjamitta 600 mm
Ruostumaton teräs, peitattu ei
Sivuprofiilin malli Matala profiili
Sivurei'itys kyllä
Tukiväli 2,0 m 3 kN/m
Tukiväli 2,5 m 2 kN/m
Tukiväli 3,0 m 1,4 kN/m
Tukiväli 3,5 m 1,05 kN/m
Tukiväli 4,0 m 0,8 kN/m
Tukiväli 4,5 m 0,7 kN/m
Tukiväli 5,0 m 0,65 kN/m
Tukiväli 6,0 m 0,35 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 110

Kuormituskaavio, tikashylly tyyppi LCIS 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Materiaalivahvuus Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm ei 6209820
6 m
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm ei 6209822
6 m
LCIS 1145 6 FT 6000 mm 450 mm 1,5 mm ei 6209825
6 m
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm ei 6209828
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 600 FT ----- 6051472
3 m
Jatkokappale FT Jatkokappale FT LVG 110 FT ----- 6216548
10 Kappale
Nivelliitos FT Nivelliitos FT LGVG 110 FT ----- 6216653
10 Kappale
Jatkokappale, monitoimi FT Jatkokappale, monitoimi FT LMFV 1160 FT ----- 6225780
1 Kappale
90° kulmakappale 110 FT 90° kulmakappale 110 FT LB 90 1160 R3 FT ----- 6225152
1 Kappale
T-kappale 110 FT T-kappale 110 FT LT 1160 R3 FT ----- 6225320
1 Kappale

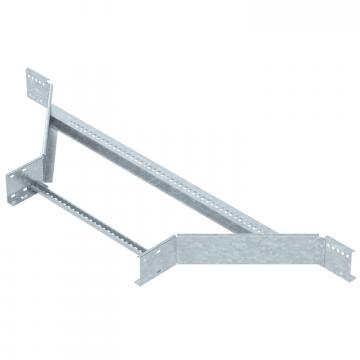

T-kappale FT T-kappale FT LAA 1160 R3 FT ----- 6225940
1 Kappale
Päätysuoja Päätysuoja SKH 110 OR 1462611 6222553
20 Pari
Kiinnityskappale LAV Kiinnityskappale LAV LAW FT ----- 6221513
10 Kappale
Väliseinä 85 DD Väliseinä 85 DD TSG 85 DD ----- 6062331
3 m
Kulmapelti DD Kulmapelti DD LEB 25 DD 1462832 6221216
1 Kappale
Kulmapelti DD Kulmapelti DD LEB 50 DD 1462833 6221259
1 Kappale
Kaapelisuoja LALB Kaapelisuoja LALB LALB 60 FT ----- 6221890
1 Kappale
Lataukset

Lataus

Lataus
Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus LCIS 1160 6 FT / 6209828 , 0.13MB , pdf
Lataus
UK-vaatimustenmukaisuusvakuutus LCIS 1160 6 FT / 6209828 , 0.09MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus LCIS 1160 6 FT / 6209828 , 0.12MB , pdf
Lataus
RoHS Vaatimustenmukaisuusvakuutus LCIS 1160 6 FT / 6209828 , 0.12MB , pdf
Lataus
Ympäristötuoteseloste (EPD) LCIS 1160 6 FT / 6209828 , 1.48MB , pdf
Lataus

Lataus
Lataus

LCIS 1160 6 FT / 6209828
Lataus
