Tikashylly LCIS 60, 3 m C30 FS 3000 | 300 | 1,5 | ei

Tikashylly LCIS 60, 3 m C30 FS

Tuotenro 6209612 | EAN-numero 4012196487585 | Sähkönro 1466002

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Materiaalivahvuus	1,5 mm

Palonkestävyys	ei

Tuotteen kuvaus

Tuotteen kuvaus

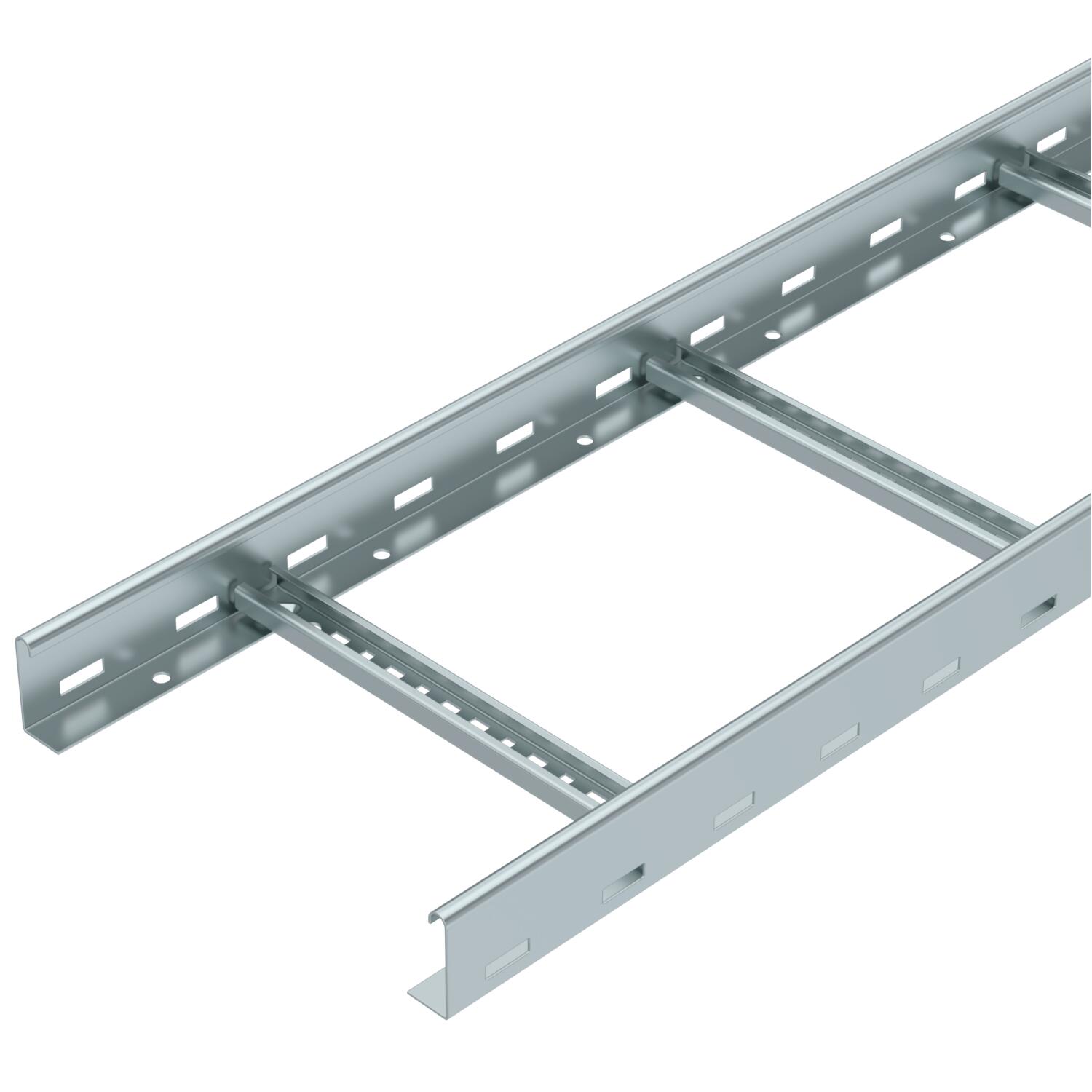

Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä BS-H....
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.

Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta	12000 mm²
Hyötypoikkipinta	120 cm²

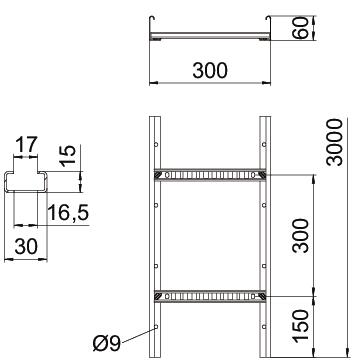

Koko	60x300x3000
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Palonkestävyys	ei
Pienan kiinnitys	hitsattu
Pienaväli	300 mm
Pienojen malli	Kisko rei'itetty

Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
ROHS-vaatimusten mukainen	kyllä
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Tuotesarja	LCIS-sarja
Väri	sinkki

Mitat

Aukkomitta, piena	17,00
Korkeus	60 mm
Mitta B	300 mm

Pituus	3000 mm
Pohjamitta	300 mm

Kuormitukset

Tukiväli 1,5 m	3,3 kN/m
Tukiväli 2,0 m	2 kN/m
Tukiväli 2,5 m	1,3 kN/m
Tukiväli 3,0 m	1 kN/m

Tukiväli 3,5 m	0,78 kN/m
Tukiväli 4,0 m	0,4 kN/m
Tukiväli 4,5 m	0,3 kN/m
Tukiväli 5,0 m	0,2 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	7,0024 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	7,0024 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ei	1466001	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ei	1466002	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ei	1466003	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ei	1466004	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ei	1466005	6209618	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FF	DRL 300 FS	1462845	6052304	m	3 m
Jatkokappale FS	LVG 60 FS	1465026	6208840	Kappale	10 Kappale
Jatkokappale 60 FS	LWVG 60 FS	1465036	6208895	Kappale	10 Kappale
Nivelliitos FS	LGVG 60 FS	1465046	6208941	Kappale	10 Kappale
Jatkokappale, monitoimi FS	LMFV 630 FS	1465057	6225712	Kappale	1 Kappale
90° kulmakappale 60 FS	LB 90 630 R3 FS	-----	6225044	Kappale	1 Kappale
T-kappale 60 FS	LT 630 R3 FS	-----	6225212	Kappale	1 Kappale
T-kappale 60 FS	LAA 630 R3 FS	-----	6225852	Kappale	1 Kappale
Nivelhyllyosa 60 FS	LGBE 630 FS	-----	6225452	Kappale	1 Kappale
Päätysuoja	SKH 60 OR	-----	6222537	Pari	40 Pari
T-liitäntäkappale FS	LAS 60 FS	1462162	6221351	Kappale	10 Kappale
Väliseinä 45 FS	TSG 45 FS	1464705	6062033	m	3 m
Kulmapelti FS	LEB 25 FS	1462995	6221203	Kappale	1 Kappale
Pohjalevy FS	ELB-L 30 FS	1462491	6103251	m	3 m
