Tikashylly LCIS 60, 6 m C30 FT 6000 | 500 | 1,5 | ei
morepic-1 morepic-2 morepic-3 video-1

Tikashylly LCIS 60, 6 m C30 FT

Tuotenro 6209649 | EAN-numero 4012196431823 | Sähkönro 1466019

6000 mm
1,5 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus

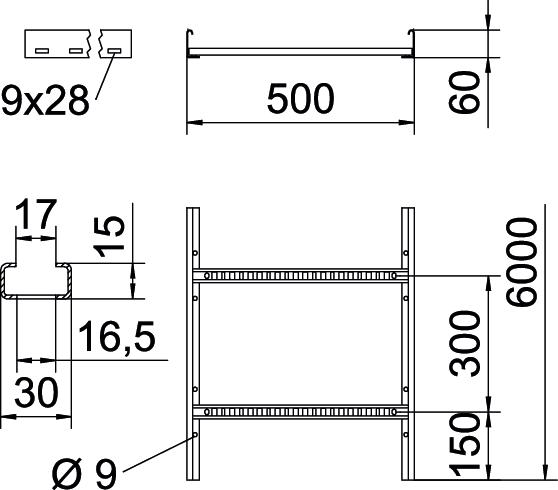

Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä 2056.
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 60 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Mitat

Aukkomitta, piena 16,50
CO2-jalanjälki (GWP) kehdosta portille 7,8776 kg CO2e / 1 Metri
Hyötypoikkipinta 200 cm²
Hyötypoikkipinta 20000 mm²
Koko 60x500x6000
Korkeus 60 mm
Materiaali teräs
Materiaalivahvuus 1,5 mm
Mitta B 500 mm
Palonkestävyys ei
Pienan kiinnitys hitsattu
Pienaväli 300 mm
Pienojen malli Kisko rei'itetty
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 6000 mm
Pohjamitta 500 mm
Ruostumaton teräs, peitattu ei
Sivuprofiilin malli Matala profiili
Sivurei'itys kyllä
Tukiväli 1,5 m 3,3 kN/m
Tukiväli 2,0 m 2 kN/m
Tukiväli 2,5 m 1,3 kN/m
Tukiväli 3,0 m 1 kN/m
Tukiväli 3,5 m 0,78 kN/m
Tukiväli 4,0 m 0,4 kN/m
Tukiväli 4,5 m 0,3 kN/m
Tukiväli 5,0 m 0,2 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormituskaavio, tikashylly tyyppi LCIS 60
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Materiaalivahvuus Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm ei 1466016 6209643
6 m
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm ei 1466017 6209645
6 m
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm ei 1466018 6209647
6 m
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm ei 1466019 6209649
6 m
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm ei 1466020 6209651
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 500 FT ----- 6051448
3 m
Jatkokappale FT Jatkokappale FT LVG 60 FT 1462560 6208843
10 Kappale
Nivelliitos FT Nivelliitos FT LGVG 60 FT 1462561 6208944
10 Kappale
Jatkokappale lämpölaajenemiseen Jatkokappale lämpölaajenemiseen LDVG 60 FT ----- 6208970
2 Kappale
90° kulmakappale 60 FT 90° kulmakappale 60 FT LB 90 650 R3 FT ----- 6225068
1 Kappale
T-kappale 60 FT T-kappale 60 FT LT 650 R3 FT ----- 6225236
1 Kappale
T-kappale 60 FT T-kappale 60 FT LAA 650 R3 FT ----- 6225876
1 Kappale
Päätysuoja Päätysuoja SKH 60 OR ----- 6222537
40 Pari
Kiinnityskappale LAV Kiinnityskappale LAV LAW FT ----- 6221513
10 Kappale
Liitäntäkappale FT Liitäntäkappale FT LAS 60 FT 1462562 6221378
10 Kappale
Väliseinä 45 DD Väliseinä 45 DD TSG 45 DD 1462840 6062321
3 m
Kulmapelti DD Kulmapelti DD LEB 25 DD 1462832 6221216
1 Kappale
Kulmapelti DD Kulmapelti DD LEB 50 DD 1462833 6221259
1 Kappale
Kaapelisuoja LALB Kaapelisuoja LALB LALB 50 FT ----- 6221882
1 Kappale
