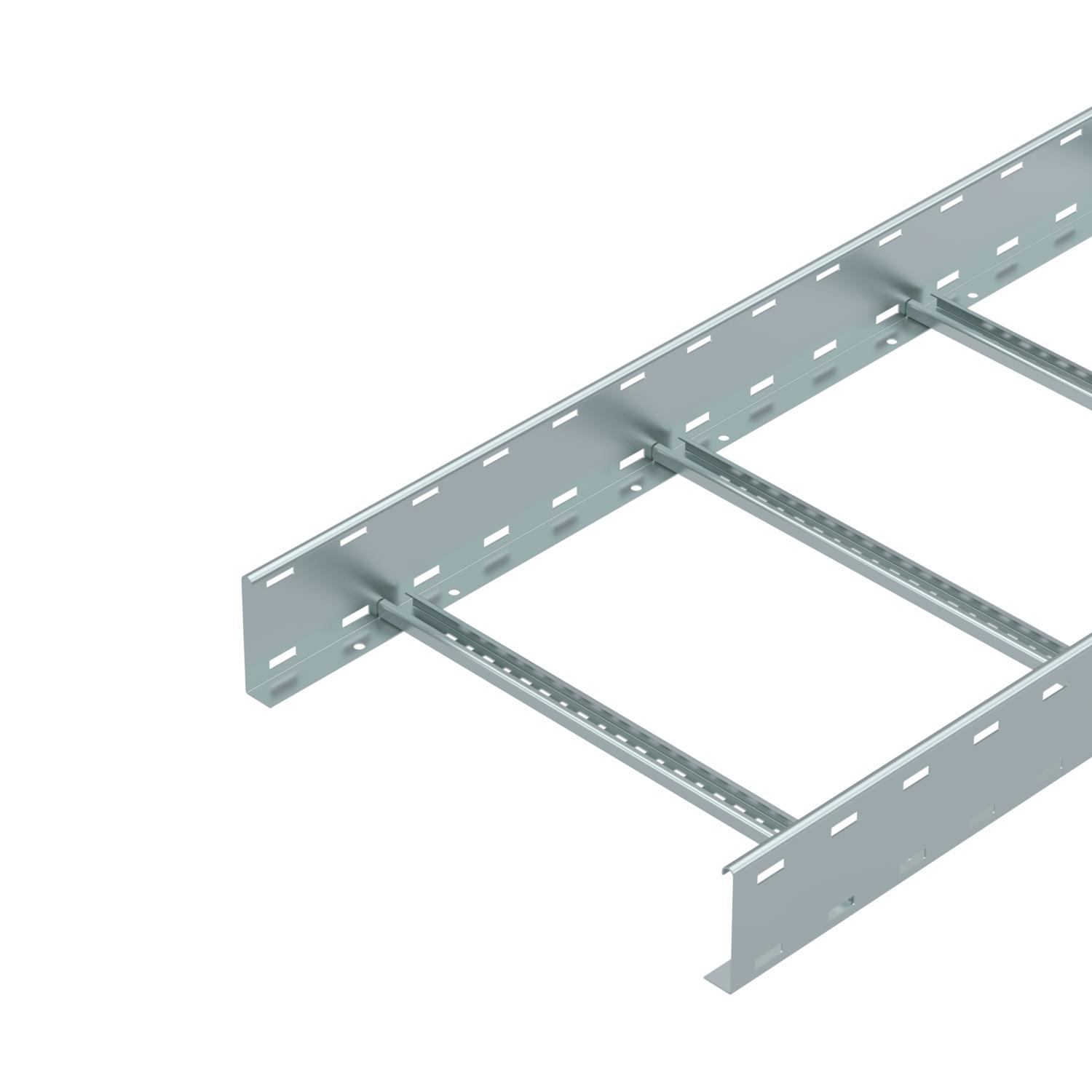

Tikashylly LG 110, 6 m VS FS

Tuotenro 6216451 | EAN-numero 4012195065333

6000 mm
1,5 mm
ei
teräs
nauhakuumasinkitty
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Tikashylly rei'itetyillä sivuilla sivumitalla 110 mm niitatuilla, ylöspäin avoimilla C-pienoilla (VS).
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • sähkömagneettinen suojaus, EMC
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 110 mm
Tekniset tiedot

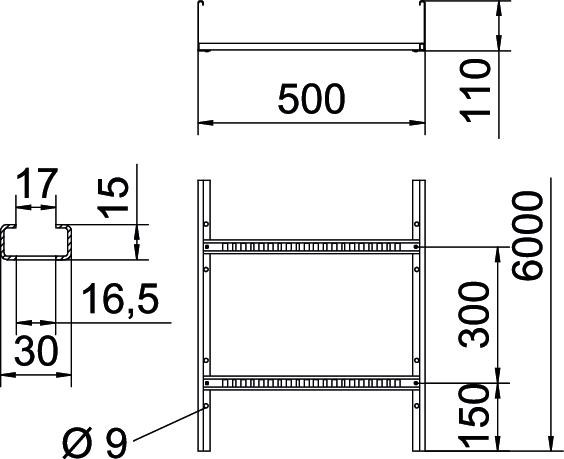

Mitat

Aukkomitta, piena 16,50
CO2-jalanjälki (GWP) kehdosta portille 11,0494 kg CO₂e / 1 Metri
Hyötypoikkipinta 475 cm²
Hyötypoikkipinta 47500 mm²
Koko 110x500x6000
Korkeus 110 mm
Materiaali teräs
Materiaalivahvuus 1,5 mm
Mitat 110x500x6000
Mitta B 500 mm
Palonkestävyys ei
Pienan kiinnitys sokeaniitattu
Pienaväli 300 mm
Pienojen malli Kisko rei'itetty
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 6000 mm
Pohjamitta 500 mm
Ruostumaton teräs, peitattu ei
Sivuprofiilin malli Matala profiili
Sivurei'itys kyllä
Tukiväli 2,0 m 3,1 kN/m
Tukiväli 2,5 m 2 kN/m
Tukiväli 3,0 m 1,4 kN/m
Tukiväli 3,5 m 0,9 kN/m
Tukiväli 4,0 m 0,65 kN/m
Tukiväli 4,5 m 0,5 kN/m
Tukiväli 5,0 m 0,5 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly LG 110 VS

Kuormituskaavio, tikashylly LG 110 VS
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Materiaalivahvuus Palonkestävyys Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
LG 114 VS 6 FS 6000 mm 400 mm 1,5 mm ei teräs nauhakuumasinkitty 6216448
6 m
LG 115 VS 6 FS 6000 mm 500 mm 1,5 mm ei teräs nauhakuumasinkitty 6216451
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale, monitoimi FS Jatkokappale, monitoimi FS LMFV 1150 FS ----- 6225756
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 500 FS 1462847 6052509
3 m
Väliseinä 85 FS Väliseinä 85 FS TSG 85 FS ----- 6062114
3 m

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Päätysuoja Päätysuoja SKH 110 OR 1462611 6222553
20 Pari
Kiinnityskappale väliseinän kiinnitykseen A2 Kiinnityskappale väliseinän kiinnitykseen A2 KS KL A2 ----- 6062284
30 Kappale
