Tikashylly LG 60, 3 m VS FT 3000 | 200 | 1,5 | kyllä | teräs | = upottamalla kuumasinkitty

Tikashylly LG 60, 3 m VS FT

Tuotenro 6208562 | EAN-numero 4012195434153

Tuotenro / Tyyppi	6208562 / LG 620 VS 3 FT

Pituus	3000 mm

Pohjamitta	200 mm

Materiaalivahvuus	1,5 mm

Palonkestävyys	kyllä

Materiaali	teräs

Pinta	= upottamalla kuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

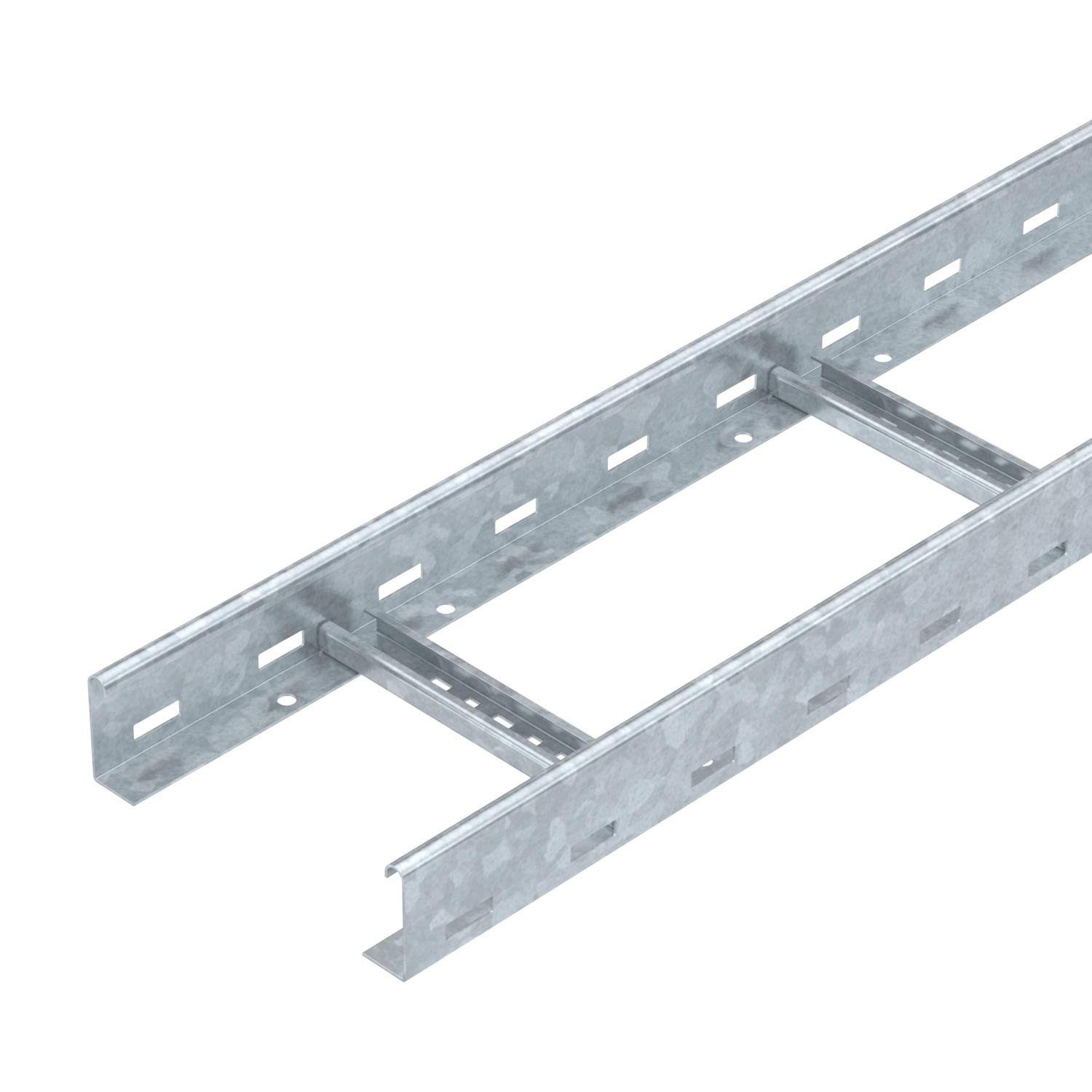

Tikashylly rei'itetyillä sivuilla sivumitalla 60 mm niitatuilla, ylöspäin avoimilla C-pienoilla (VS).
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
Muut leveydet saatavana tilauksesta.

Tikashyllyt toimitetaan kokoontaitettuna.

Kaapelit voi asentaa sopivilla kaarikiinnikkeillä tyyppi 2056.

200 mm - 400 mm tikashyllyt käytettäessä nousutikkaana on hyväksytty myös palonkestävään asennukseen DIN 4102 osan 12 mukaan. Kaapelit voidaan asentaa palonkestävillä kaarikiinnikkeillä tyyppi 2056 M.

Tekniset tiedot

Mitat

Aukkomitta, piena	16,50
CO2-jalanjälki (GWP) kehdosta portille	6,2603 kg CO2e / 1 Metri
Hyötypoikkipinta	98 cm²
Hyötypoikkipinta	9800 mm²

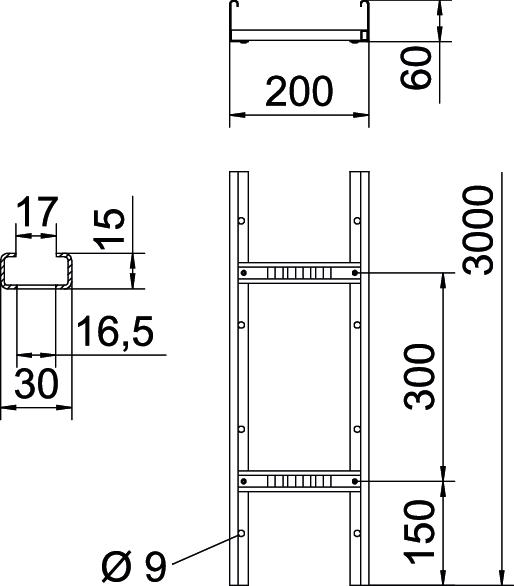

Koko	60x200x3000
Korkeus	60 mm
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Mitta B	200 mm
Palonkestävyys	kyllä
Palosuojaus	Palonkestävät standardijohtojärjestelmät
Pienan kiinnitys	sokeaniitattu
Pienaväli	300 mm
Pienojen malli	Kisko rei'itetty
Pinta	= upottamalla kuumasinkitty

Pitkän kannatusvälin malli	ei
Pituus	3000 mm
Pohjamitta	200 mm
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Tukiväli 1,5 m	3,1 kN/m
Tukiväli 2,0 m	2,25 kN/m
Tukiväli 2,5 m	1,5 kN/m
Tukiväli 3,0 m	1,1 kN/m
Tukiväli 3,5 m	0,75 kN/m
Tukiväli 4,0 m	0,45 kN/m
Tukiväli 4,5 m	0,3 kN/m
Tukiväli 5,0 m	0,15 kN/m
Väri	sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly LG 60 VS

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	kyllä	teräs	= upottamalla kuumasinkitty	6208562	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FT	DRL 200 FT	-----	6051367	m	3 m
Jatkokappale FT	LVG 60 FT	1462560	6208843	Kappale	10 Kappale
Nivelliitos FT	LGVG 60 FT	1462561	6208944	Kappale	10 Kappale

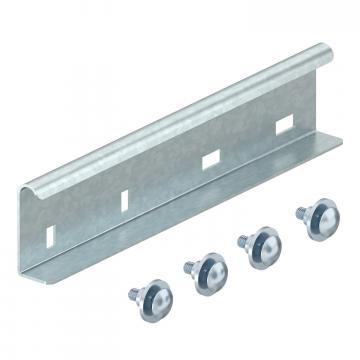

Jatkokappale lämpölaajenemiseen	LDVG 60 FT	-----	6208970	Kappale	2 Kappale

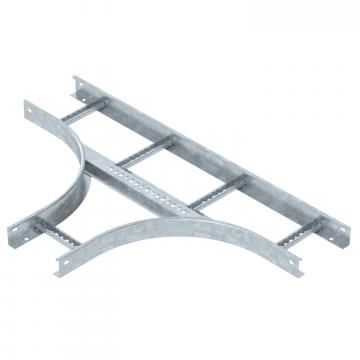

T-kappale 60 FT	LT 620 R3 FT	-----	6225230	Kappale	1 Kappale
Päätysuoja	SKH 60 OR	-----	6222537	Pari	40 Pari
Kiinnityskappale LAV	LAW FT	-----	6221513	Kappale	10 Kappale
Liitäntäkappale FT	LAS 60 FT	1462562	6221378	Kappale	10 Kappale
Väliseinä 45 DD	TSG 45 DD	1462840	6062321	m	3 m
Kulmapelti DD	LEB 25 DD	1462832	6221216	Kappale	1 Kappale
Kulmapelti DD	LEB 50 DD	1462833	6221259	Kappale	1 Kappale
Kaapelisuoja LALB	LALB 20 FT	-----	6221858	Kappale	1 Kappale
