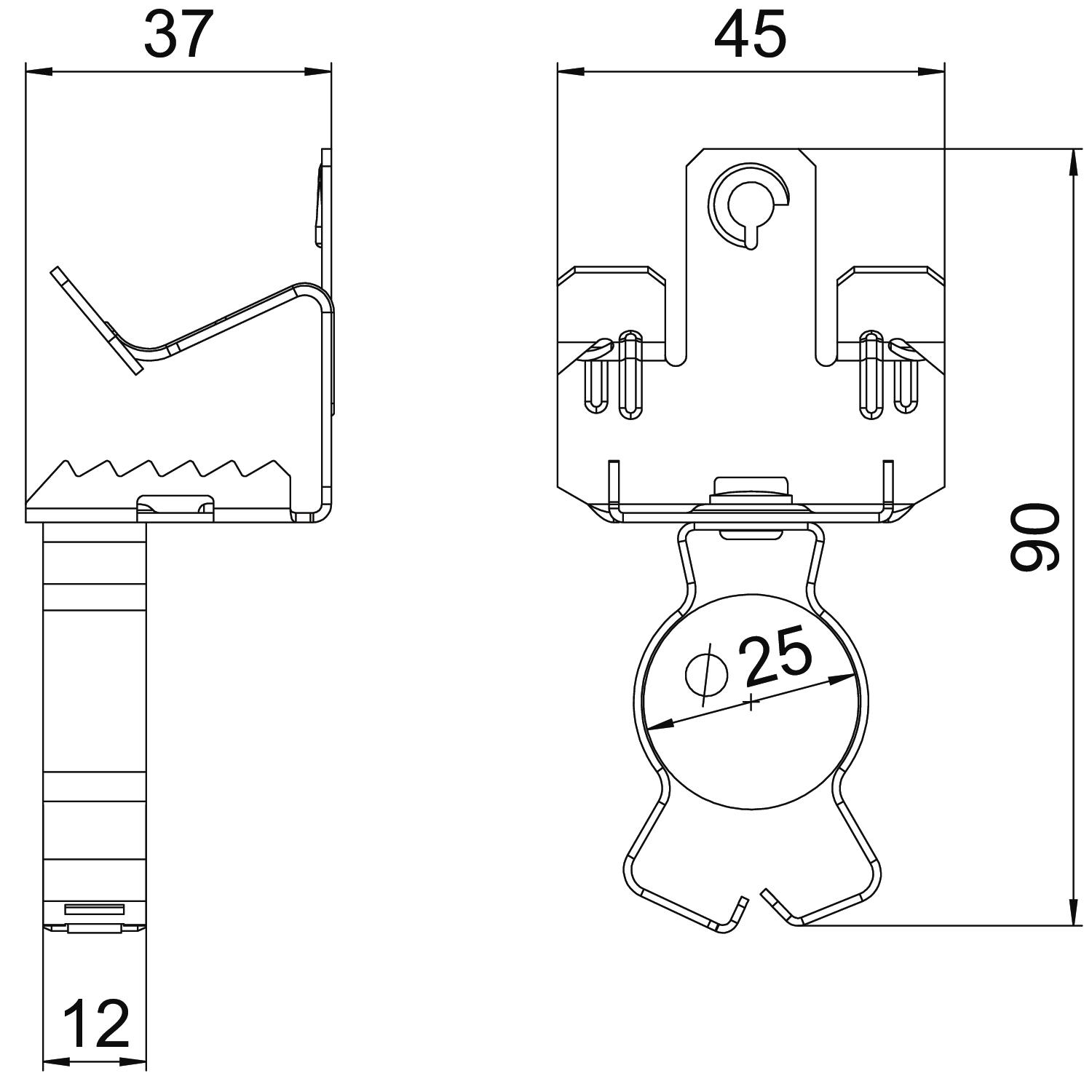

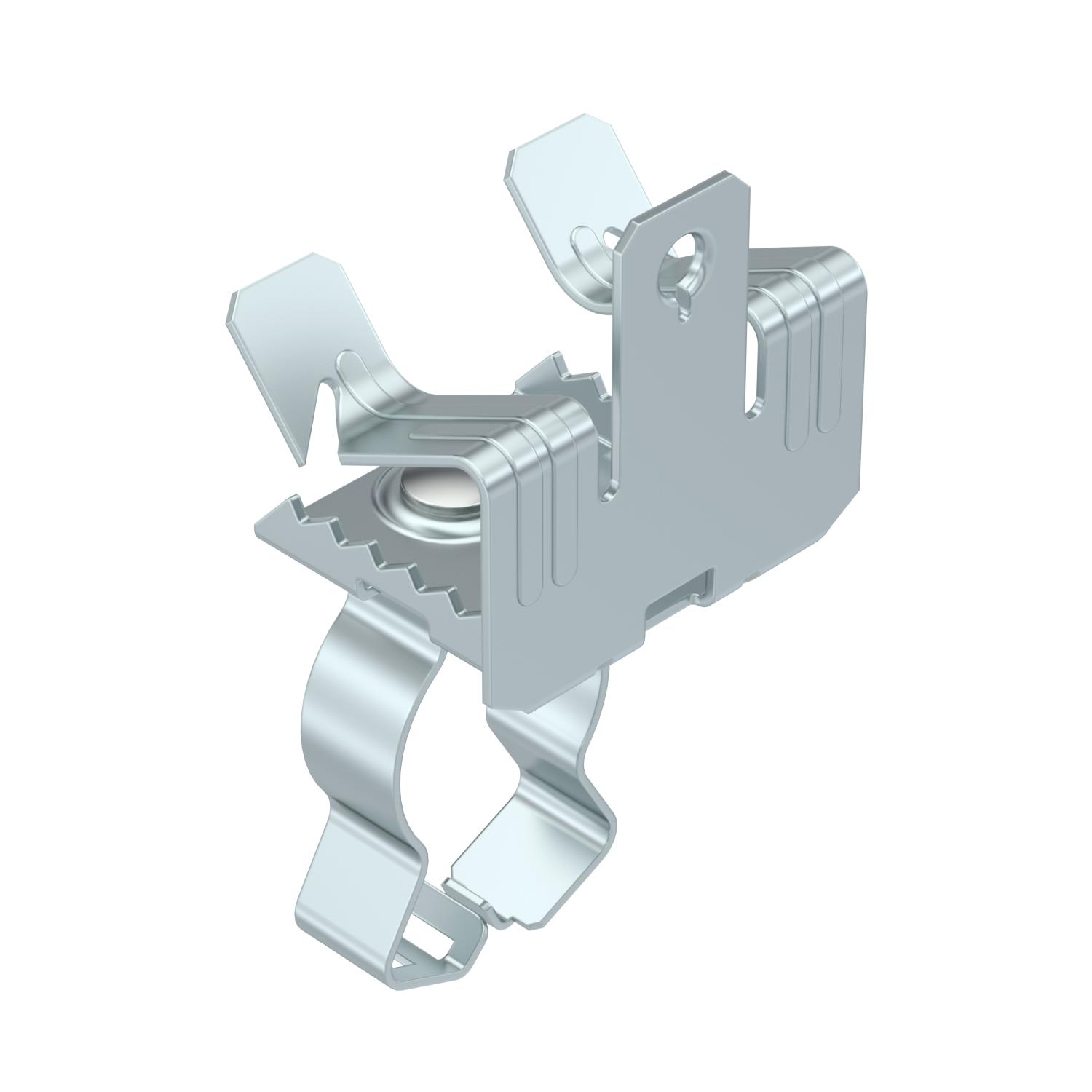

Trägerklammer, mit Rohraufnahme unten

Tuotenro / Tyyppi

Pituus

Pohjamitta	45 mm

Korkeus

Putken/kaapelin halkaisija min.

Putken/kaapelin halkaisija maks.

Mitta L

Laipan paksuus F min.

Laipan paksuus F maks.

Takaisin yleisnäkymään

Tuotteen kuvaus

Tuotteen kuvaus

Trägerklammer zum Montieren von Rohren. Geschlossene Rohraufnahme unten. Befestigung an Stahträgern durch Aufschlagen.

Tekniset tiedot

Kiinnityskappale, säädettävä	ei
Kiinnitystapa	kiinnitys
Koko	14-20mm
Korkeus	36 mm
Laipan paksuus F maks.	20 mm
Laipan paksuus F min.	14 mm
Liitäntätapa/-rakenneosa	Asennusputki/kaapeli
Materiaali	teräs

Mitta L	90 mm
Murtokuorma	0,45 kN
Pinta	Sinkkikerros
Pituus	92 mm
Pohjamitta	45 mm
Putken/kaapelin halkaisija maks.	25 mm
Putken/kaapelin halkaisija min.	20 mm
Saranoitu	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Putken/kaapelin halkaisija min.	Putken/kaapelin halkaisija maks.	Mitta L	Laipan paksuus F min.	Laipan paksuus F maks.	Tuotenro	Määrä	pienin myyntiyksikkö
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Kappale	50 Kappale
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Kappale	50 Kappale
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Kappale	50 Kappale
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Kappale	50 Kappale
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Kappale	50 Kappale
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Kappale	50 Kappale
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Kappale	50 Kappale
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Kappale	50 Kappale
SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Kappale	50 Kappale
