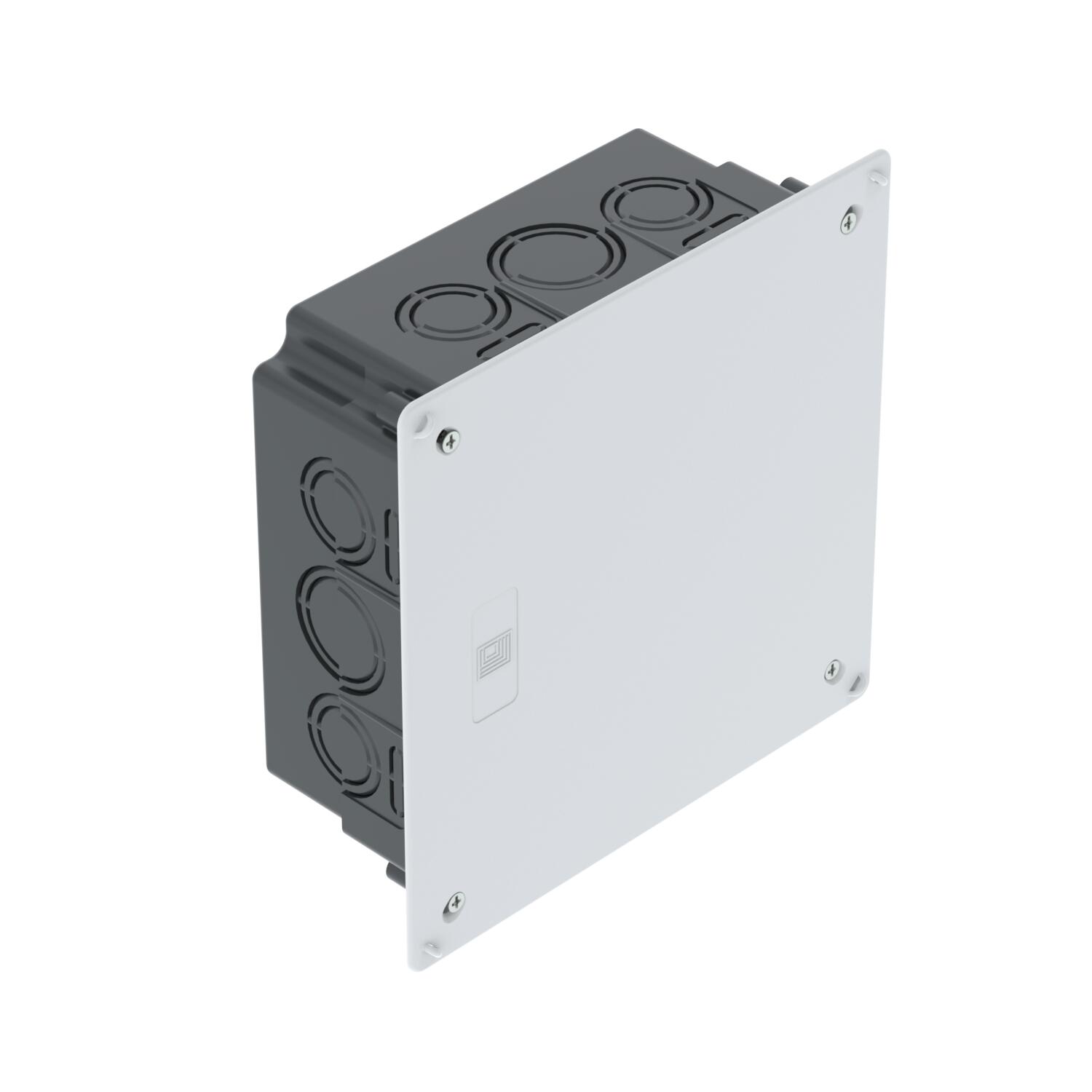

Uppoasennusjakorasia 150
Tuotenro 2003124 | EAN-numero 4012195023777
- Tuotteen kuvaus
-
Tuotteen kuvausUppoasennusjakorasia liitäntään, asennus muurattuun rakenteeseen vähintään 65 mm asennussyvyydelle. Kannella ja kansiruuveilla (15 mm). Kannen reuna on tasainen, pinta karhea.
• 4 läpivientiä asennusputkille sivulla Ø 34,6 ja 28,5 mm
• 8 läpivientiä asennusputkille sivulla Ø 28,5 ja 21,5 mm
• 8 läpivientiä sivulla lattajohtimille/nauhakaapeleille
• 2 läpivientiä Ø 28,5 mm pohjassa
• 2 läpivientiä lattajohtimille/nauhakaapeleille pohjassa
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket Halogeeniton ei Ilmatiivis ei Iskunkestävä ei itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus ilman Kannen kiinnitys ruuvattu Kansi ei väritön Koko 150x150x65 Kotelointiluokka IP20 Kotelon läpivientitapa Aihiot Lattiataso min. 67 mm Materiaali polystyreeni Mitoitusjännite 400 V Muoto nelikulmainen Naulauskorvakkeella ei Nimellispoikkipinta min. 16 mm² Nysät ilman Palonkestävyys ilman Ruuveilla ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 24 Suojattu ei Väri musta voidaan sulkea lyijykkeellä ei Mitat

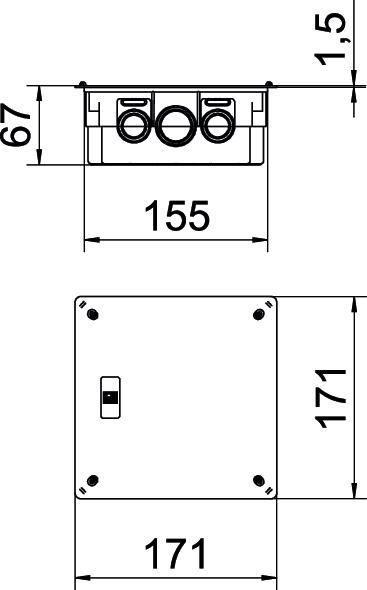

Korkeus 65 mm Mitta A 200 mm Mitta B 170 mm Mitta H 65 mm Pituus 150 mm Pohjamitta 150 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 0,5375 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 0,5375 kg CO₂e Declared Unit (LCA) Kappale Declared Unit Quantity (LCA) 1 - Kaikki tyypit
