Valurasia UGD250-3 GES9/55:lle 55 | 80 | | | nelikulmainen | nelikulmainen | 250 | 9

Valurasia UGD250-3 GES9/55:lle

Tuotenro 7410060 | EAN-numero 4012195678724

Tuotenro / Tyyppi

Valun syvyys min.	55 mm

Valun syvyys maks.	80 mm

Kansimalli

Asennusaukko asennusyksikölle

Nimelliskoko

Kojerasioiden nimelliskoko

Tuotteen kuvaus

Tuotteen kuvaus

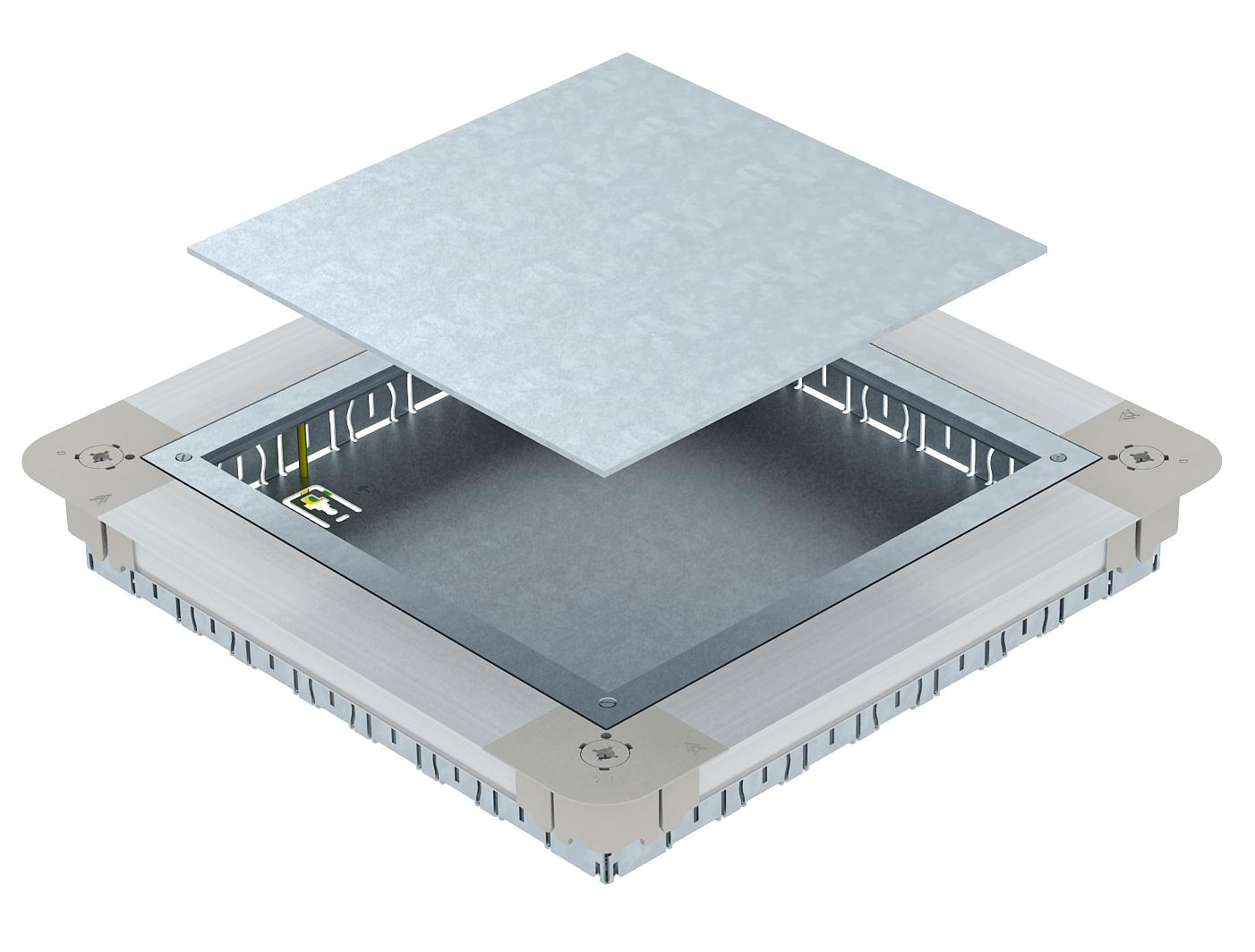

Valurasia aukkokannella ja umpikannella, sivuseinät terästä. Nelikulmaisen lattiarasian GES9 55 asennukseen valun syvyydestä 55 mm alkaen. Voidaan säätää portaattomasti valmiin pintavalun yläpinnan korkeudelle ja pintavalu voidaan valaa tiivisti reunaan asti. Sivuilla aukot asennusputkille 7 x M20, 3 x M25, 4 x M32. Käytettävä putkikoko valun syvyydellä 55 mm: M20.

Tekniset tiedot

Tekniset tiedot

Asennusaukko asennusyksikölle	nelikulmainen
Asennusaukko lattiarasialle	ei
asennusputkille	kyllä
Irrotettavissa	ei
Irrottamismahdollisuus	asennuskalusteiden asennukseen
Kanavan leveys min.	190 mm
Kanavan pohjamitta maks.	250 mm
Kansimalli	nelikulmainen
Kojerasioiden nimelliskoko	9
Koko	367x367x55
Lattian hoito	kuiva
Mahdollisuus asentaa tiiviste	ei

Materiaali	teräs
Nimelliskoko	250 mm
Pinta	nauhakuumasinkitty
Pohjalevy	kyllä
Säätöalue maks.	80 mm
Säätöalue min.	55 mm
Soveltuu lattiakanavaan	ei
Soveltuu lattiakanaviin	ei
Soveltuu umpinaiseen lattiakanavaan	ei
Upotettavissa lattiatasoon	kyllä
Valun syvyys maks.	80 mm
Valun syvyys min.	55 mm

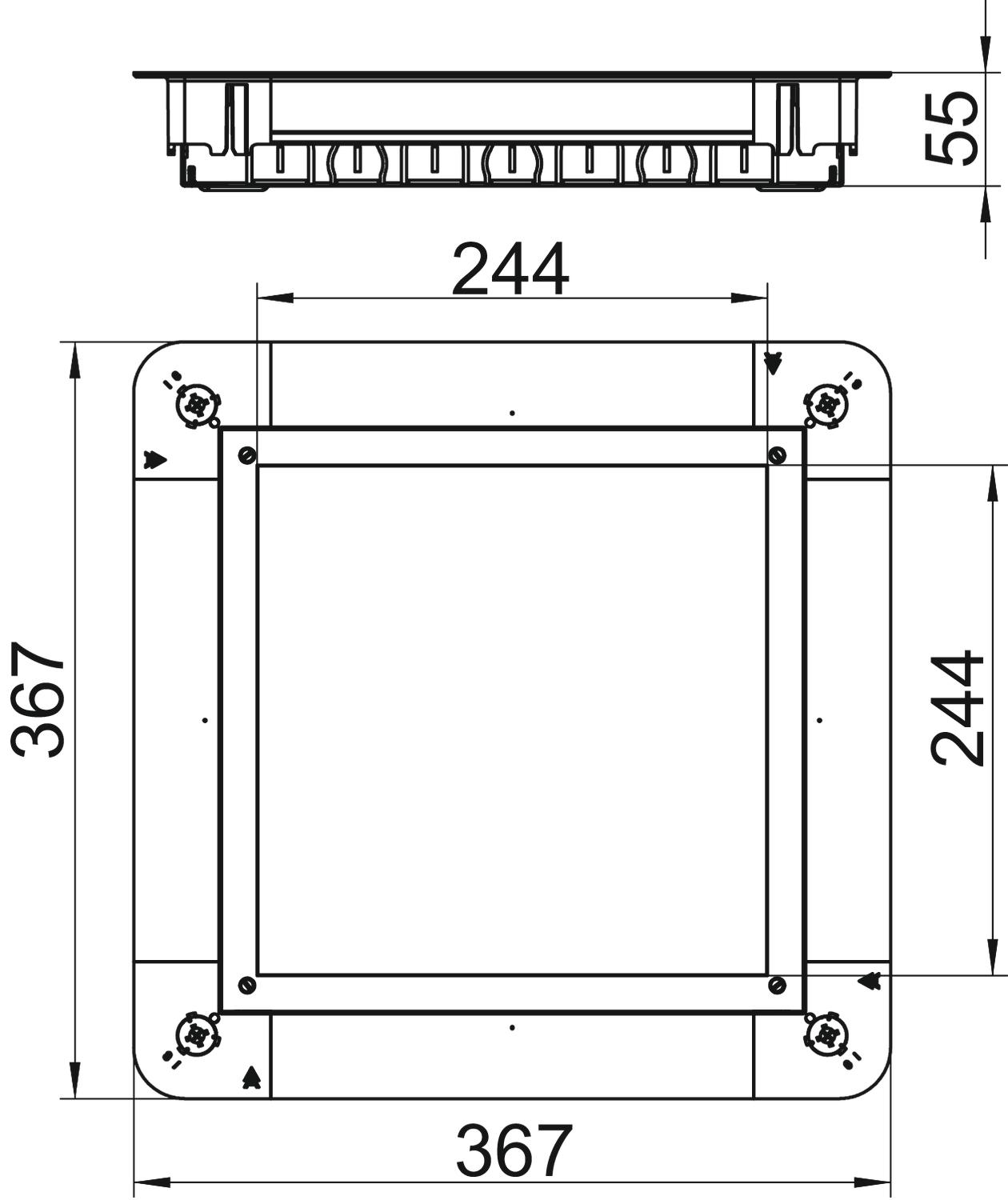

Mitat

Korkeus	55 mm
Mitta A	367 mm
Mitta a	244 mm
Mitta b	244 mm

Mitta B	367 mm
Mitta h	55 mm
Pituus	367 mm
Pohjamitta	367 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	25,7284 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	25,7284 kg CO₂e

Declared Unit (LCA)	Kappale
Declared Unit Quantity (LCA)	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Valun syvyys min.	Valun syvyys maks.	Kansimalli	Asennusaukko asennusyksikölle	Nimelliskoko	Kojerasioiden nimelliskoko	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
UGD55 250-3 9R	55 mm	80 mm	nelikulmainen	nelikulmainen	250 mm	9	-----	7410060	Kappale	1 Kappale
UGD55 350-3 9R	55 mm	80 mm	nelikulmainen	nelikulmainen	350 mm	9	1418022	7410062	Kappale	1 Kappale
UGD55 350-3R9R	55 mm	80 mm	pyöreä	pyöreä	350 mm	R9	-----	7410064	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

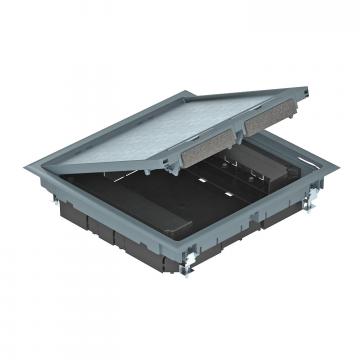

Lattiarasia matalaan valuun 55mm	GES9 55U V 7011	-----	7405037	Kappale	1 Kappale

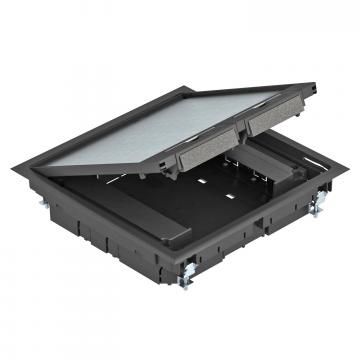

Lattiarasia matalaan valuun 55mm	GES9 55U V 9011	1418019	7405039	Kappale	1 Kappale

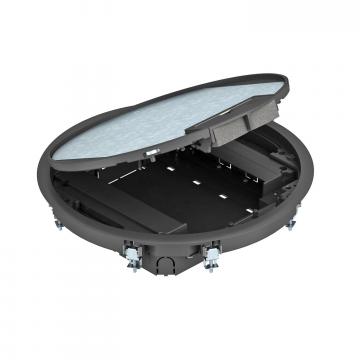

Lattiarasia matalaan valuun 55mm	GESR9 55U V 9011	-----	7405049	Kappale	1 Kappale
