Ylijännitesuoja 2-napaiselle sähkönsyötölle etähälytyksen vaihtokoskettimella 48 V AC/DC

Tuotenro 5097822 | EAN-numero 4012195812258

2
IP20
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Ylijännitesuoja, hienosuoja tyyppi T3 EN 61643-11 mukaan etähälytystoiminnolla

• etähälytystoiminto potentiaalivapaalla vaihtokoskettimella
• sopii tasa- ja vaihtovirtajärjestelmiin
• optisella toimintaosoituksella
• helposti asennettavilla ruuvittomilla liittimillä

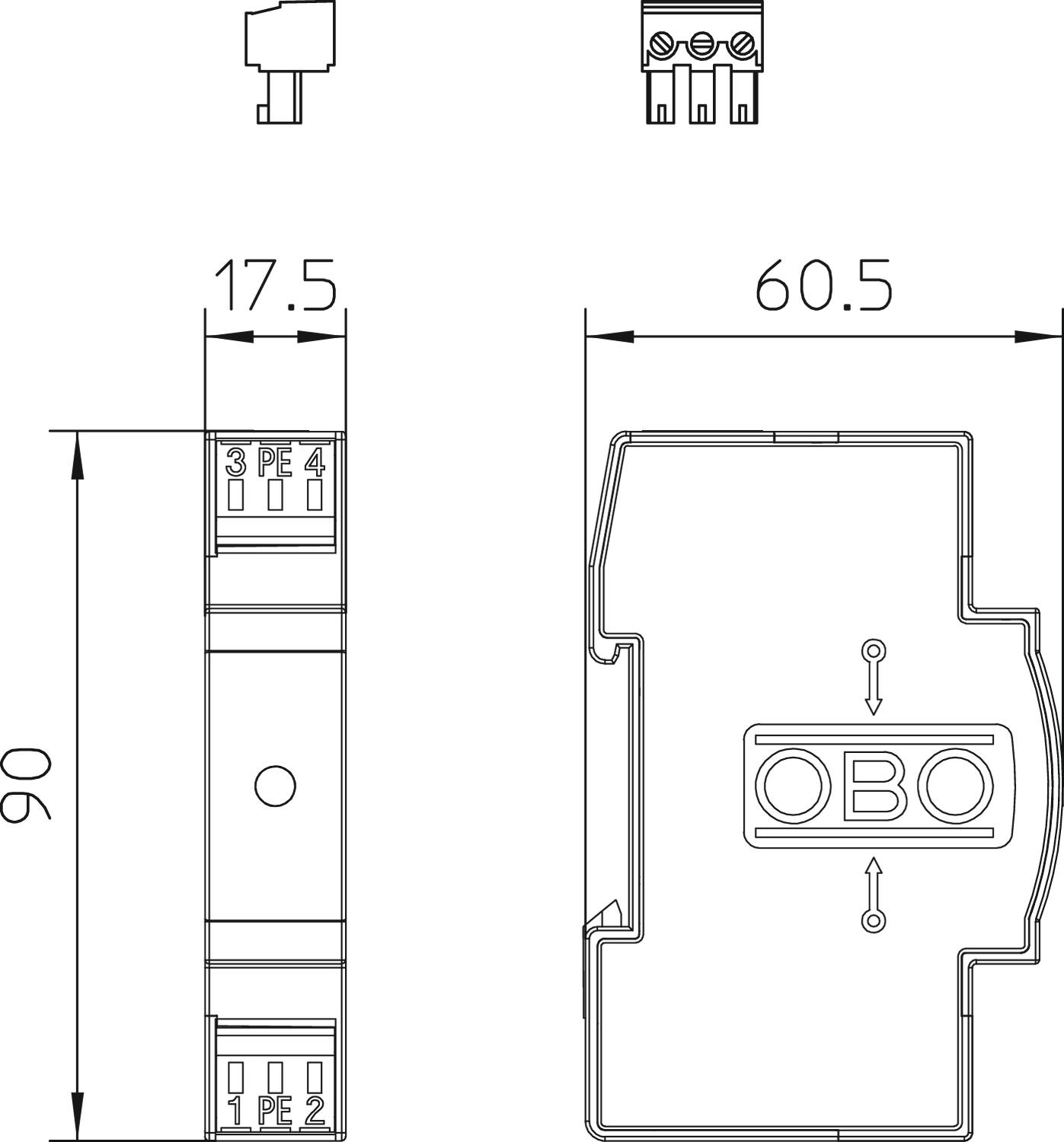

• tilaa säätävä, moduulikoko 17,5 mm

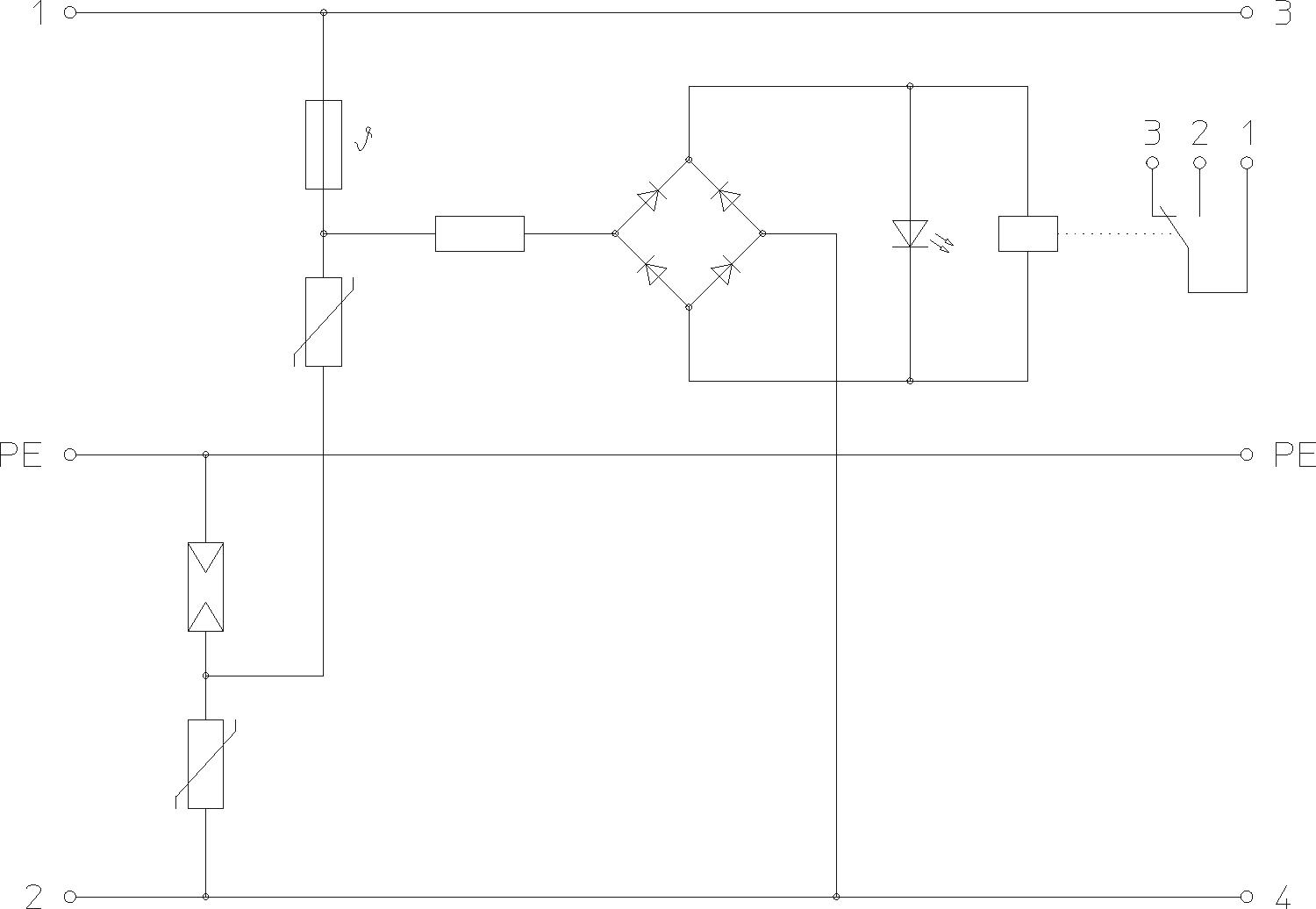

• Y-kytkentä

Käyttö: Asennus 35 mm asennuskiskossa kaikkiin tavallisiin kytkentäkoteloihin.
  • 5 vuoden takuu
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Ylijännitesuoja DIN EN 61643-11 tai IEC 61643-11 mukaisesti
  • Siirtymä LPZ 2:sta 3:een
  • Etähälytyskosketin
  • Sähköteknisten asennusten erikoisosaamista
Tekniset tiedot

Tekniset tiedot

Asennustapa Asennuskisko 35 mm
CO2-jalanjälki (GWP) kehdosta portille 0,6888 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs) 2 kA
Etähälytyskosketin kyllä
FM-koskettimet Vaihtokosketin
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 0,14 mm²
Käyttöalueen lämpötila maks. 80 °C
Käyttöalueen lämpötila min. -40 °C
Käyttölämpötila maks. 80 °C
Käyttölämpötila min. -40 °C
Koko 48V AC
Korkein jatkuva jännite AC 60 V
Korkein jatkuva jännite DC 80 V
Kotelointiluokka IP20
LPZ 2→3
Merkinanto laitteessa optinen
Napojen lukumäärä 3
Napojen malli 2
Nimellisjännite AC (50 / 60 Hz) 48 V
Nimellispurkausvirta (8/20 µs) 0,7 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin) 20 A
SPD standardin EN 61643-11 mukaan Tyyppi 3
SPD standardin IEC 61643-1 mukaan Luokka III
Suojaustaso johdin - johdin <220 V
Suojaustaso johdin - maa <1200 V
Syttymisaika <25 ns
Tarkastusluokka tyyppi 3 kyllä
Ulospuhaltava ei
Verkon muoto muu
Kaikki tyypit

Kaikki tyypit

Tyyppi Napojen malli Korkein jatkuva jännite AC Korkein jatkuva jännite DC Kotelointiluokka Sähkönro Tuotenro Määrä pienin myyntiyksikkö
VF24-AC/DC-FS 2 34 V 46 V IP20 5808069 5097820
1 Kappale
VF48-AC/DC-FS 2 60 V 80 V IP20 ----- 5097822
1 Kappale
