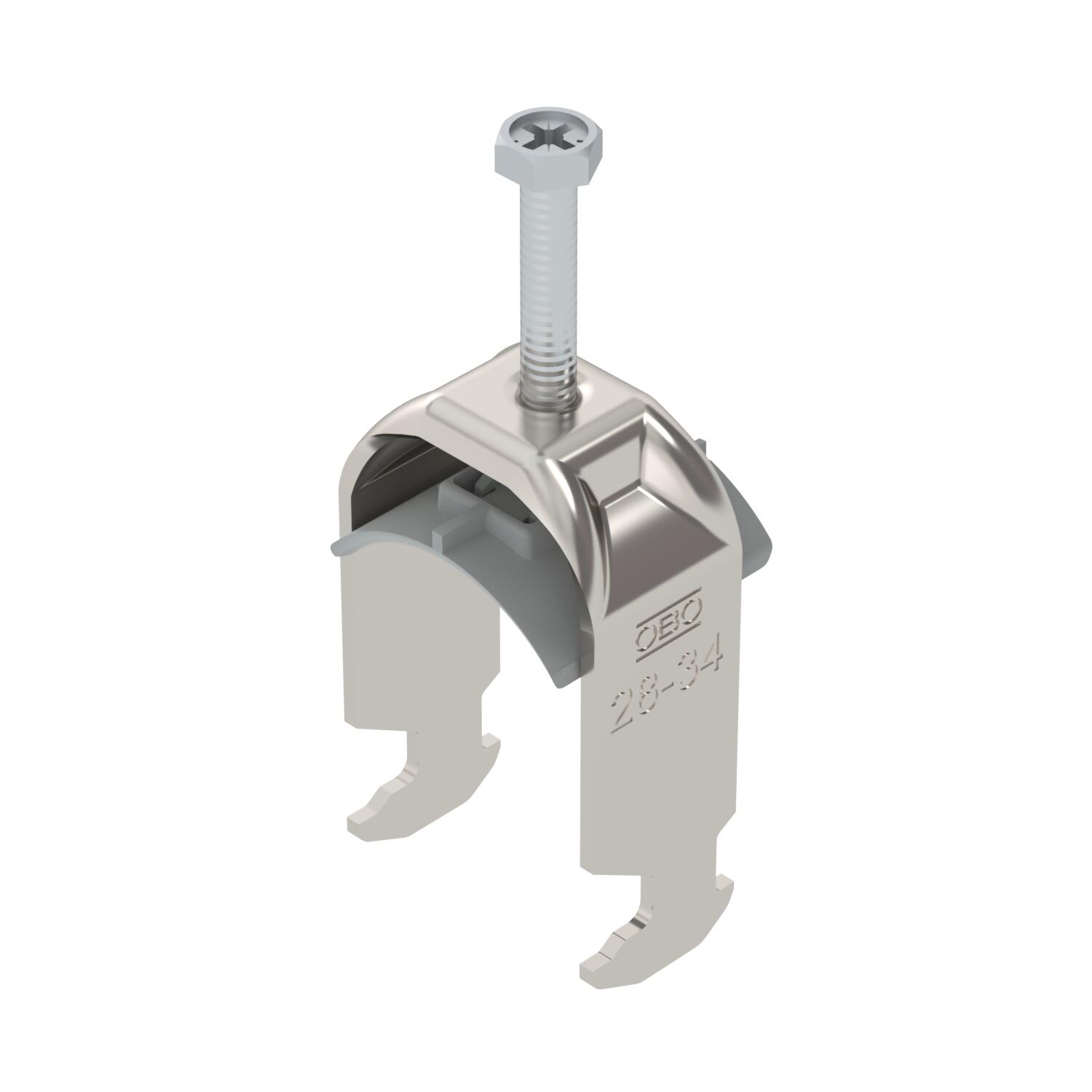

Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, A2
Tuotenro 1186329 | EAN-numero 4012196847792
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot
asennusputken halkaisijalle, maks. 34 mm asennusputken halkaisijalle, min. 28 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,3334 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 34 mm Kiinnitysalue D min. 28 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 28-34mm Korkeus 67 mm Levyn paksuus 2 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Mitta A 22,5 mm Mitta B 39 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 67 mm Mitta L 47 mm Mitta t 2 mm Muovikannattimella kyllä Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 39 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H1-K-34 A2 / 1186329 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H1-K-34 A2 / 1186329 , 0.13MB , pdfValmistajanvakuutus BS-H1-K-34 A2 / 1186329 , 0.20MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H1-K-34 A2 / 1186329 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H1-K-34 A2 / 1186329 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H1-K-34 A2 / 1186329 , 0.12MB , pdfMerkkihyväksyntä VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfAsennusohjeet Clamp clip H foot, plastic , 3.08MB , pdf
