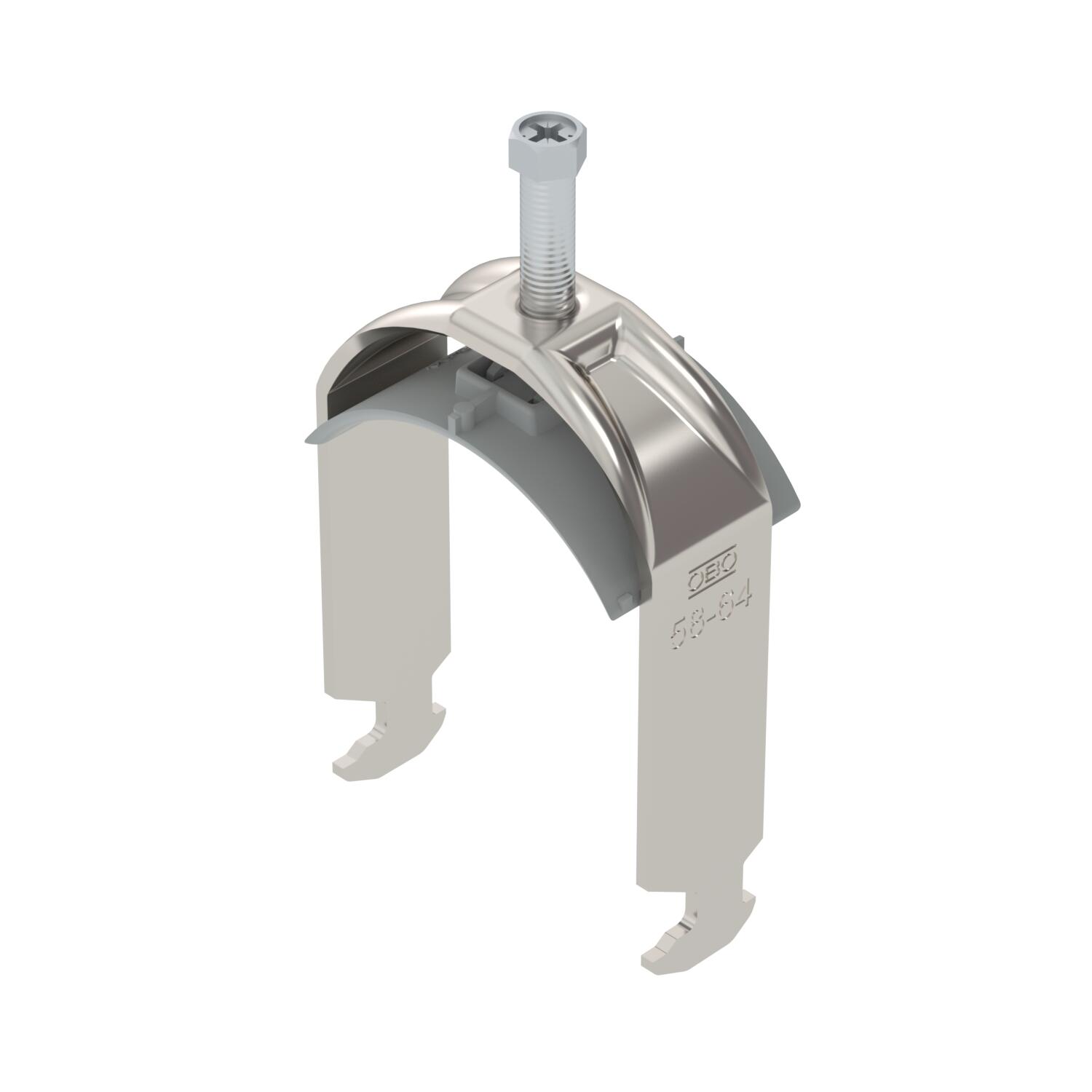

Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, A2
Tuotenro 1186362 | EAN-numero 4012196847983
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

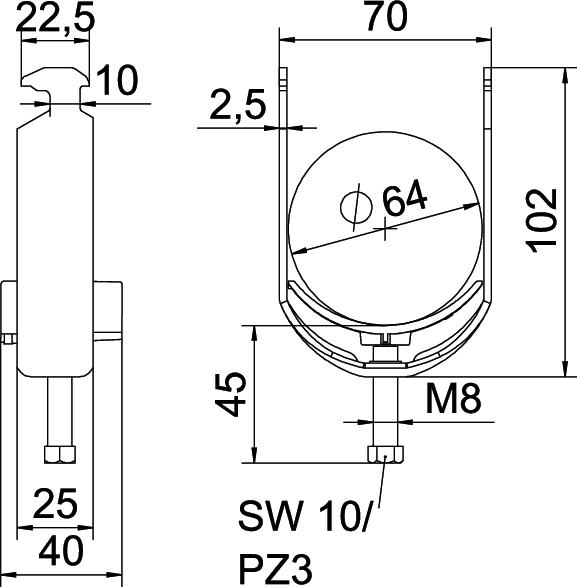

asennusputken halkaisijalle, maks. 64 mm asennusputken halkaisijalle, min. 58 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,7257 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M8 Kiinnitysalue D maks. 64 mm Kiinnitysalue D min. 58 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 58-64mm Korkeus 102 mm Levyn paksuus 2,5 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 5 Nm Materiaali teräs, ruostumaton 1.4301 Mitta A 25 mm Mitta B 70 mm Mitta C 40 mm Mitta G (mm) M8 Mitta H 102 mm Mitta L 45 mm Mitta t 2,5 mm Muovikannattimella kyllä Pinta kirkas, jälkikäsitelty Pituus 25 mm Pituus, ulkomitat 40 mm Pohjamitta 70 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H1-K-64 A2 / 1186362 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H1-K-64 A2 / 1186362 , 0.13MB , pdfValmistajanvakuutus BS-H1-K-64 A2 / 1186362 , 0.20MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H1-K-64 A2 / 1186362 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H1-K-64 A2 / 1186362 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H1-K-64 A2 / 1186362 , 0.12MB , pdfMerkkihyväksyntä VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfAsennusohjeet Clamp clip H foot, plastic , 3.08MB , pdf
