Bügelschelle 2056 U-Fuß, 2-fach, Kunststoffdruckwanne, Al
Tuotenro 1186950 | EAN-numero 4012196852093
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

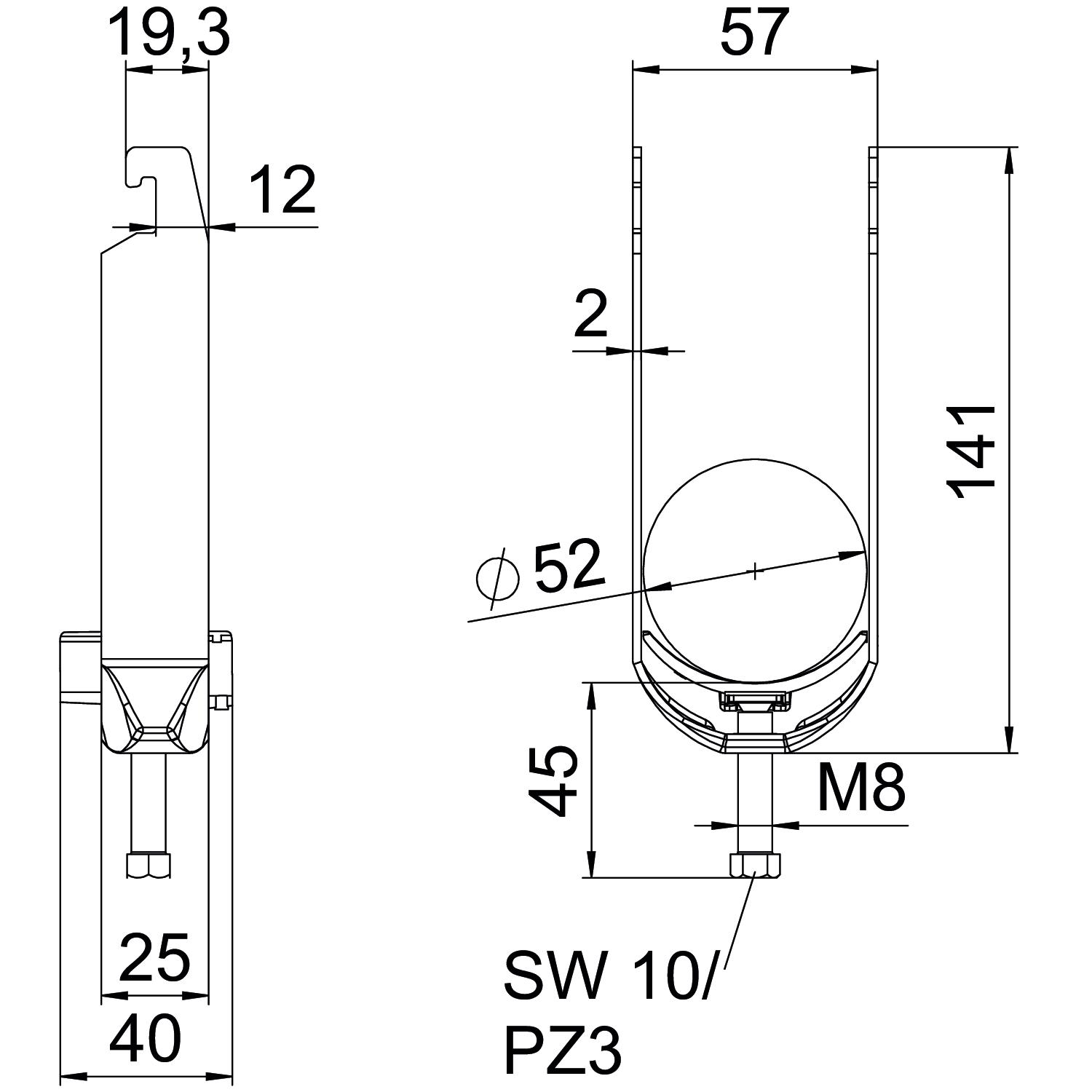

asennusputken halkaisijalle, maks. 52 mm asennusputken halkaisijalle, min. 46 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,6116 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M8 Kiinnitysalue D maks. 52 mm Kiinnitysalue D min. 46 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 46-52mm Korkeus 141 mm Levyn paksuus 2 mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 5 Nm Materiaali alumiini Metallivanteella ei Mitta A 25 mm Mitta B 57 mm Mitta C 40 mm Mitta G (mm) M8 Mitta H 141 mm Mitta L 45 mm Mitta t 2 mm Muovikannattimella kyllä Pituus 25 mm Pituus, ulkomitat 40 mm Pohjamitta 57 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-U2-K-52 ALU / 1186950 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-U2-K-52 ALU / 1186950 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-U2-K-52 ALU / 1186950 , 0.09MB , pdfAsennusohjeet Clamp clip U foot, plastic , 3.09MB , pdf
