Bügelschelle 2056 U-Fuß, 2-fach, Kunststoffdruckwanne, Al
Tuotenro 1186903 | EAN-numero 4012196851768
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

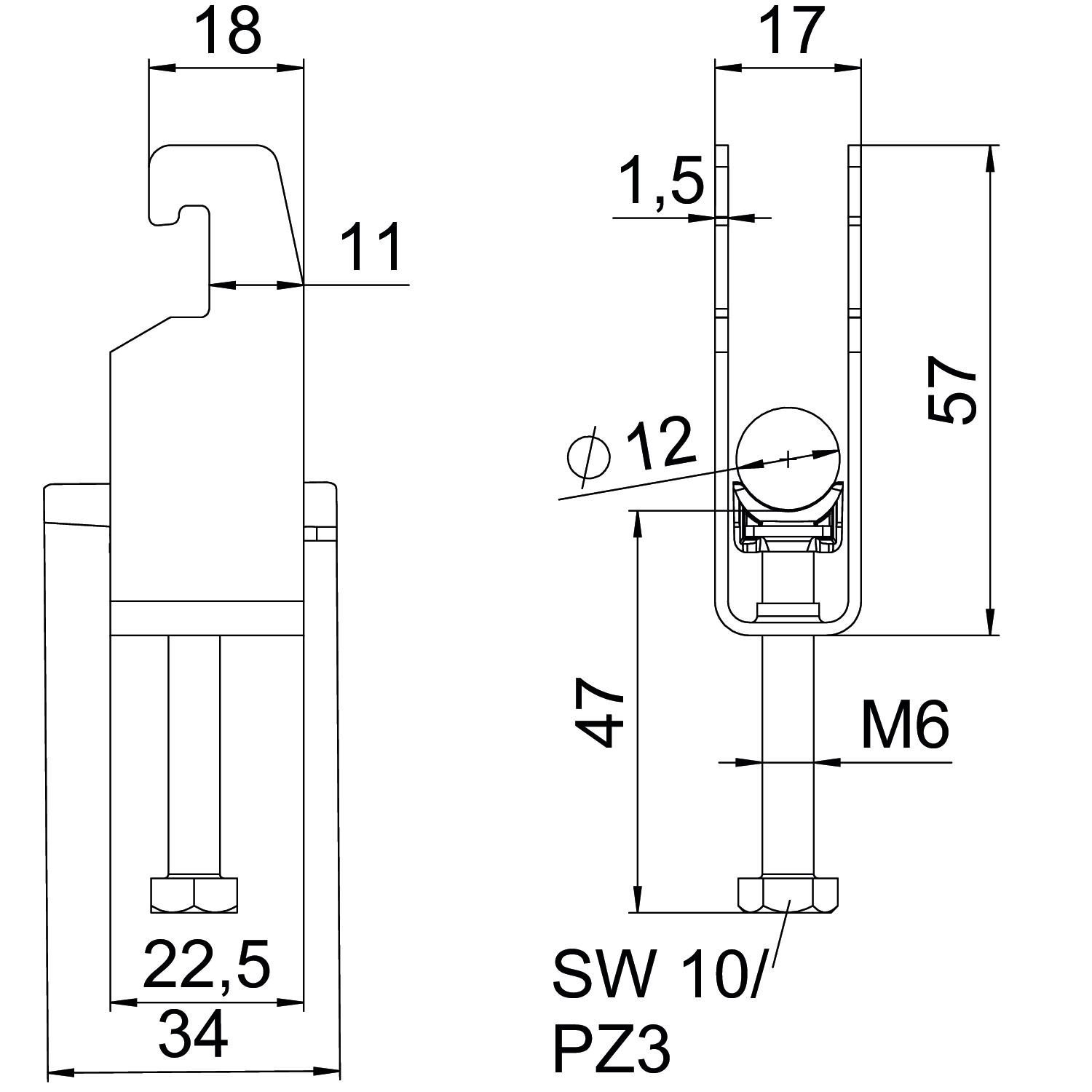

asennusputken halkaisijalle, maks. 12 mm asennusputken halkaisijalle, min. 8 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,2135 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M6 Kiinnitysalue D maks. 12 mm Kiinnitysalue D min. 8 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 08-12mm Korkeus 57 mm Levyn paksuus 1,5 mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali alumiini Metallivanteella ei Mitta A 22,5 mm Mitta B 17 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 57 mm Mitta L 47 mm Mitta t 1,5 mm Muovikannattimella kyllä Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 17 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
