Basis protection for KNX devices

2 | | 24 | 170

morepic-1

morepic-2

Basis protection for KNX devices

Tuotenro 5080291 | EAN-numero 4012197504946

Tuotenro / Tyyppi	5080291 / KNX 24 DC

Napojen lukumäärä	2

Korkein jatkuva jännite AC	24 V

Korkein jatkuva jännite DC	170 V

Tuotteen kuvaus

Tuotteen kuvaus

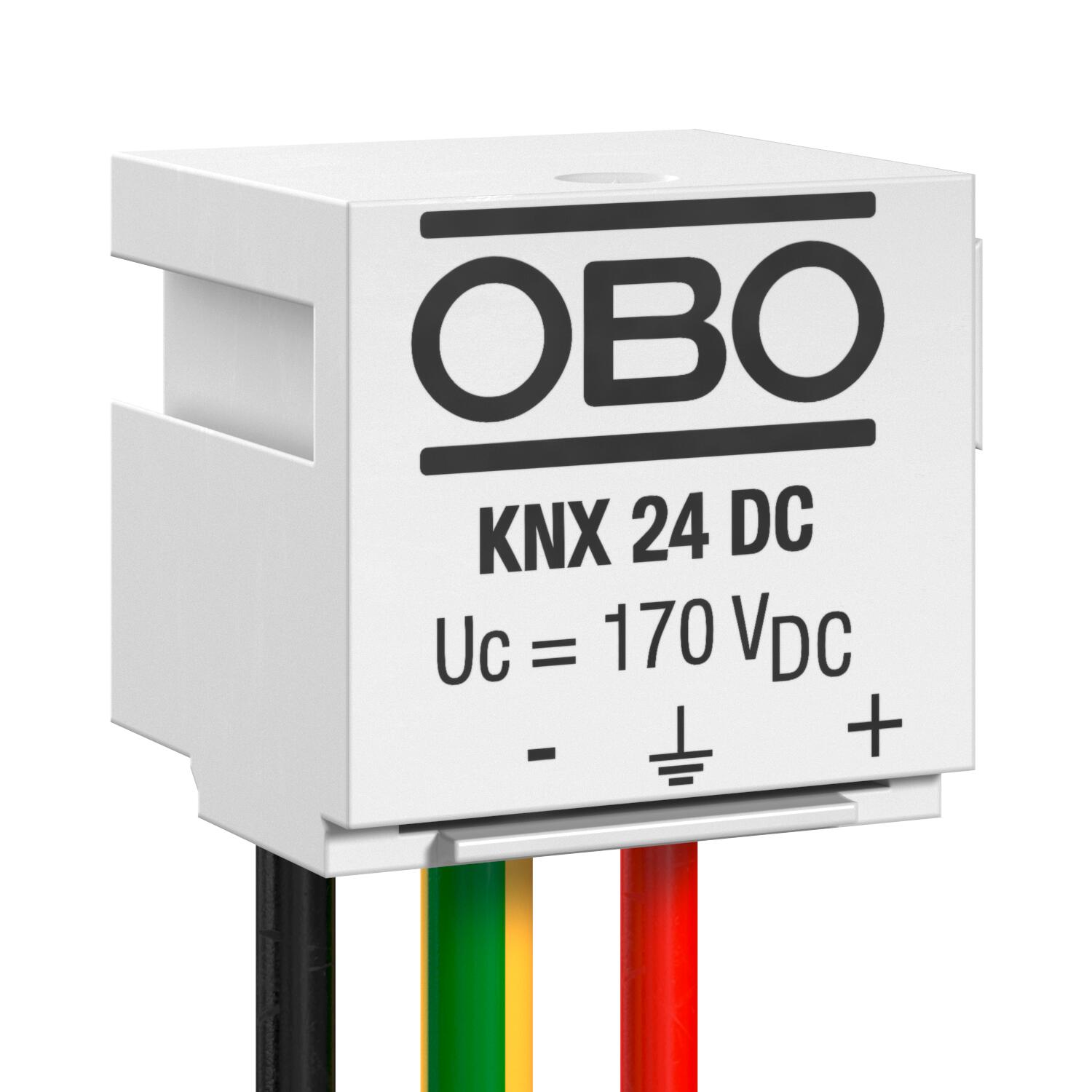

Lightning barrier for KNX/EIB systems
• Protection in the form of a bus terminal
• Tested to IEC/EN 61643-21
• Cable length: 200 mm

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>1 GΩ
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	24V
Kokonaispurkauskyky (10/350)	1 kA
Kokonaispurkauskyky (8/20)	10 kA
Korkein jatkuva jännite AC	24 V
Korkein jatkuva jännite DC	170 V
Kotelointiluokka	IP20
Liittimet	muu

Maadoitus:	Liitäntäkaapeli
Merkinanto laitteessa	ei ole
Napojen lukumäärä	2
Nimellispurkausvirta (8/20 µs)	5 kA
Nimellispurkausvirta In C2 mukaan (yhteensä)	10 kA
Rajataajuus	50 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Syttymisaika	<100 ns
Tarkastusstandardi	IEC 61643-21

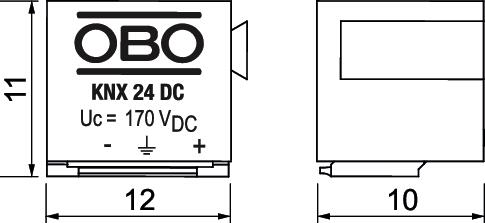

Mitat

Korkeus	10 mm
Pituus	11,05 mm

Pohjamitta	12,6 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Napojen lukumäärä	Korkein jatkuva jännite AC	Korkein jatkuva jännite DC	Tuotenro	Määrä	pienin myyntiyksikkö
KNX 24 DC	2	24 V	170 V	5080291	Kappale	1 Kappale

Lataukset

Tietolehti KNX 24 DC / 5080291 , 0.17MB , pdf

Luettelo OBO Tuoteluettelo , 55.05MB , pdf

Lataus

Asennusohjeet Lightning barrier for KNX bus systems KNX 24 DC , 0.23MB , pdf

Lataus

Tuotekaavio KNX 24 DC / 5080291, 99.46 kB, jpg

Mitoitettu piirustus KNX 24 DC / 5080291, 16.40 kB, jpg
