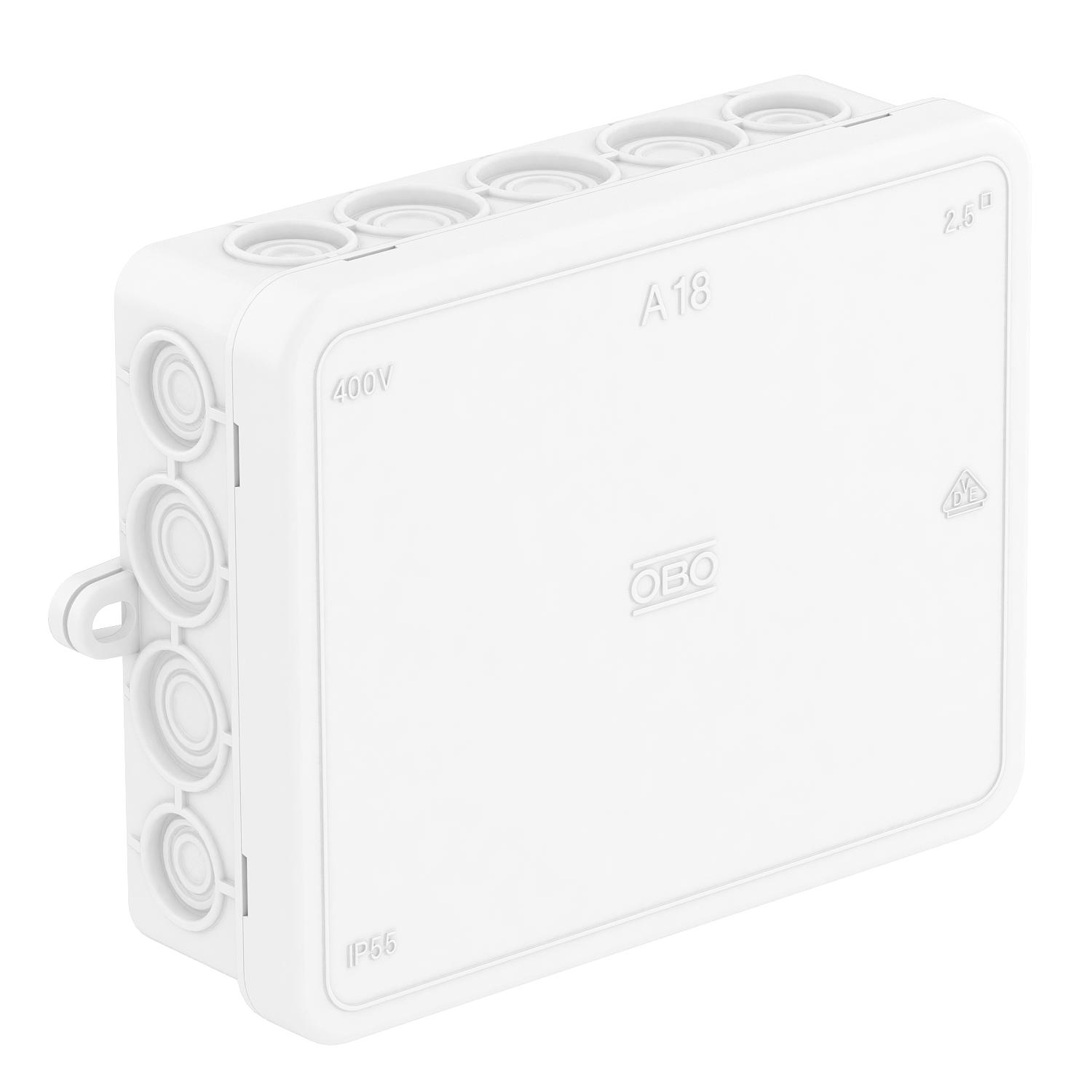

Jakorasia A 18

Tuotenro 2000422 | EAN-numero 4012195917168 | Sähkönro 1627136

2000422 / A 18 HF RW
115x90x35 mm
18
IP55
puhtaanvalkoinen, RAL 9010
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Suojausluokka IP55, nimellisjännite 690 V, nimellispoikkipinta 2,5 mm², 10 läpivientiä kaapelin halkaisijoille 5-14 mm

8 läpivientiä kaapelin halkaisijoille 5-11 mm.

Painokansi.

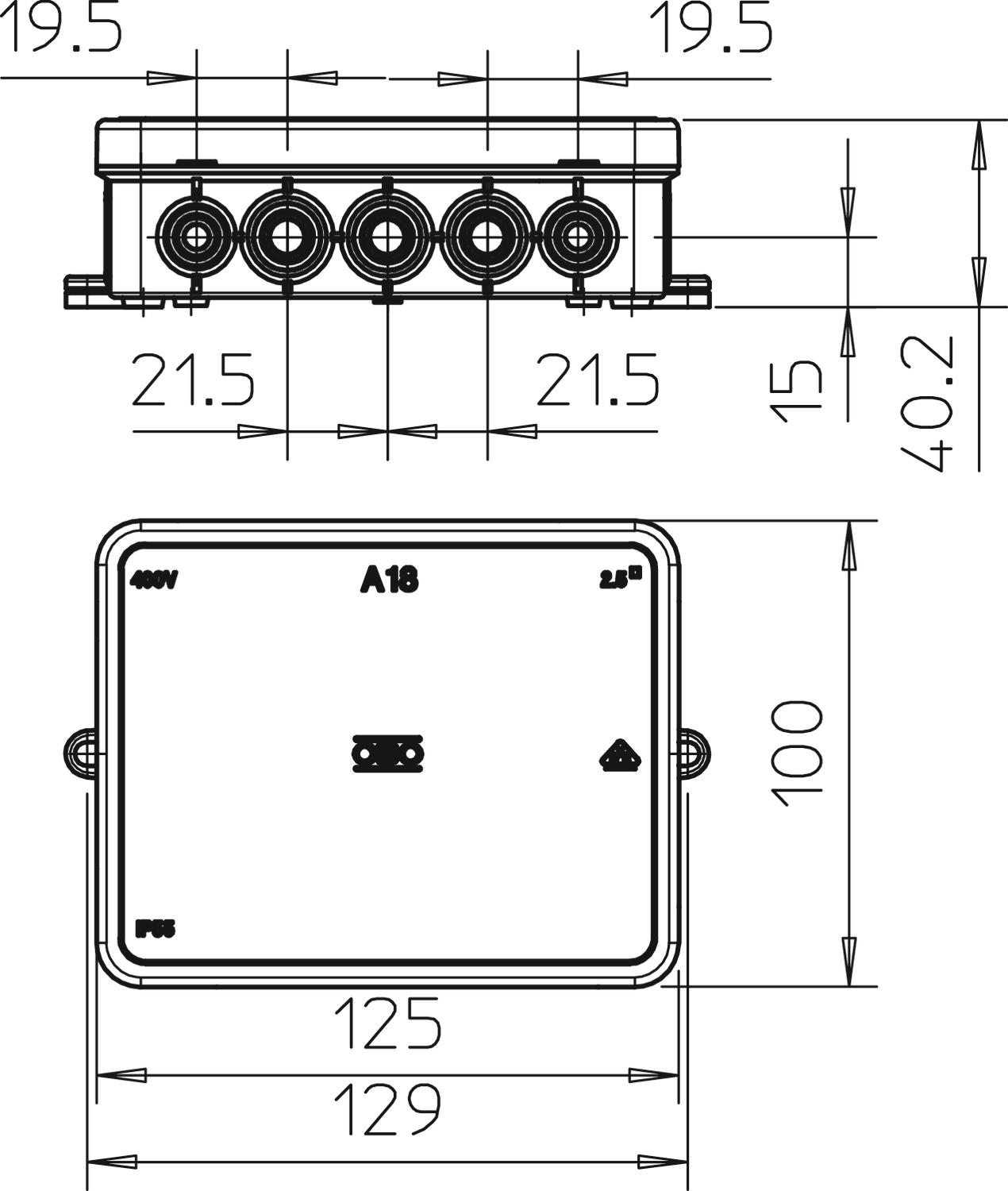

Mitat: 125 x 100 x 40 mm

Vapaat sisämitat: 115 x 90 x 35 mm

10 rasialle 1 läpivientikärki
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • itsesammuva 650°C
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • IK-koodi 07
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Suojausluokka IP 55
  • Nimellispoikkipinta 2,5 mm²
  • 18 aihiota ECO
  • Kaasu-/akkukäyttöinen asennuslaite
Tekniset tiedot

Tekniset tiedot

Aihion tyyppi Kaapeli
Aihiot

10 läpivientiä kaapelin halkaisijoille 5 - 14 mm ja 8 läpivientiä kaapelin halkaisijoille 5 - 11 mm

Asennustapa Seinä-/kattoasennus
Asennustyyppi Kaap./putkias. ruuviliit. läpivienn.(kiert.)
CO2-jalanjälki (GWP) kehdosta portille 0,1968 kg CO₂e / 1 Kappale
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman
Halogeeniton kyllä
itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Jakorasian kannen malli Sokkokansi
Kalusteasennus ilman
Kannella kyllä
Kannen kiinnitys lukkiutuva
Kansi ei väritön
Käyttöalueen lämpötila maks. 45 °C
Käyttöalueen lämpötila min. -5 °C
Koko 125x100x38
Korkeus 40 mm
Kotelointiluokka IP55
Kotelon läpivientitapa Aihiot
Läpinäkyvä kansi ei
Maks. Johdon poikkipinta 2,5 mm²
Mallin räjähdysturvallisuus testattu ei
Materiaali polyeteeni
Mitoituspiirin eristysjännite Ui 690 V
Muoto nelikulmainen
Nimellisjännite 690 V
Nimellispoikkipinta min. 2,5 mm²
Palonkestävyys ilman
Pituus 125 mm
Pohjamitta 100 mm
Säänkestävä ei
Sisäänvienti takaa ei
Sisäänvientien lukumäärä 18
Suojattu ei
Toisiinsa liitettävät kyllä
Vapaat sisämitat 115x90x35 mm
Väri puhtaanvalkoinen, RAL 9010
voidaan sulkea lyijykkeellä ei
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Sähkönro Tuotenro Määrä pienin myyntiyksikkö
A 18 HF RW 115x90x35 mm 18 IP55 puhtaanvalkoinen, RAL 9010 1627136 2000422
10 Kappale
