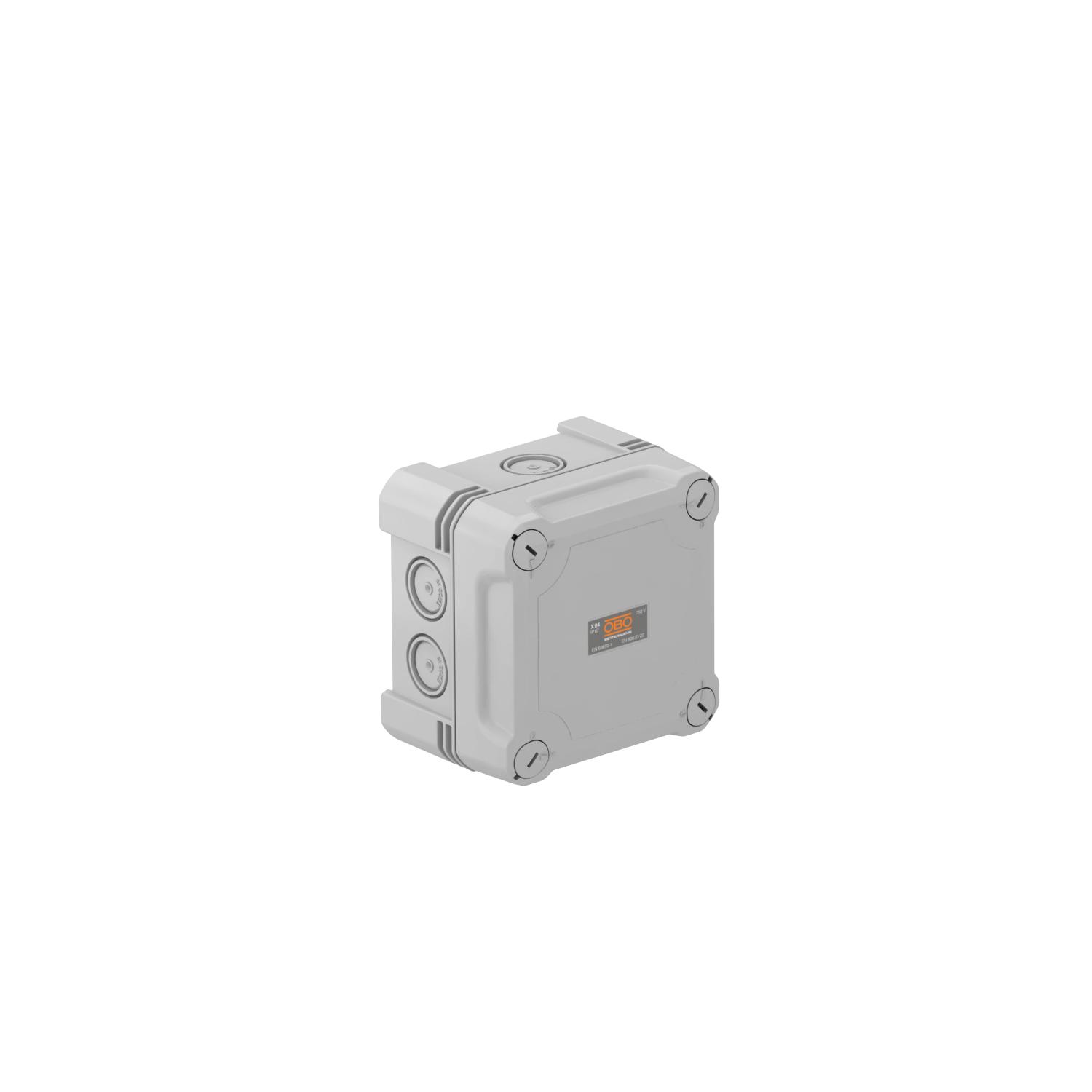

Jakorasia X 04 102x102x60 | 7 | IP67 | vaaleanharmaa, RAL 7035

Jakorasia X 04

Tuotenro 2005008 | EAN-numero 4012196577385 | Sähkönro 1627105

Tuotenro / Tyyppi

Vapaat sisämitat	102x102x60 mm

Sisäänvientien lukumäärä	7

Kotelointiluokka	IP67

Väri

Tuotteen kuvaus

Tuotteen kuvaus

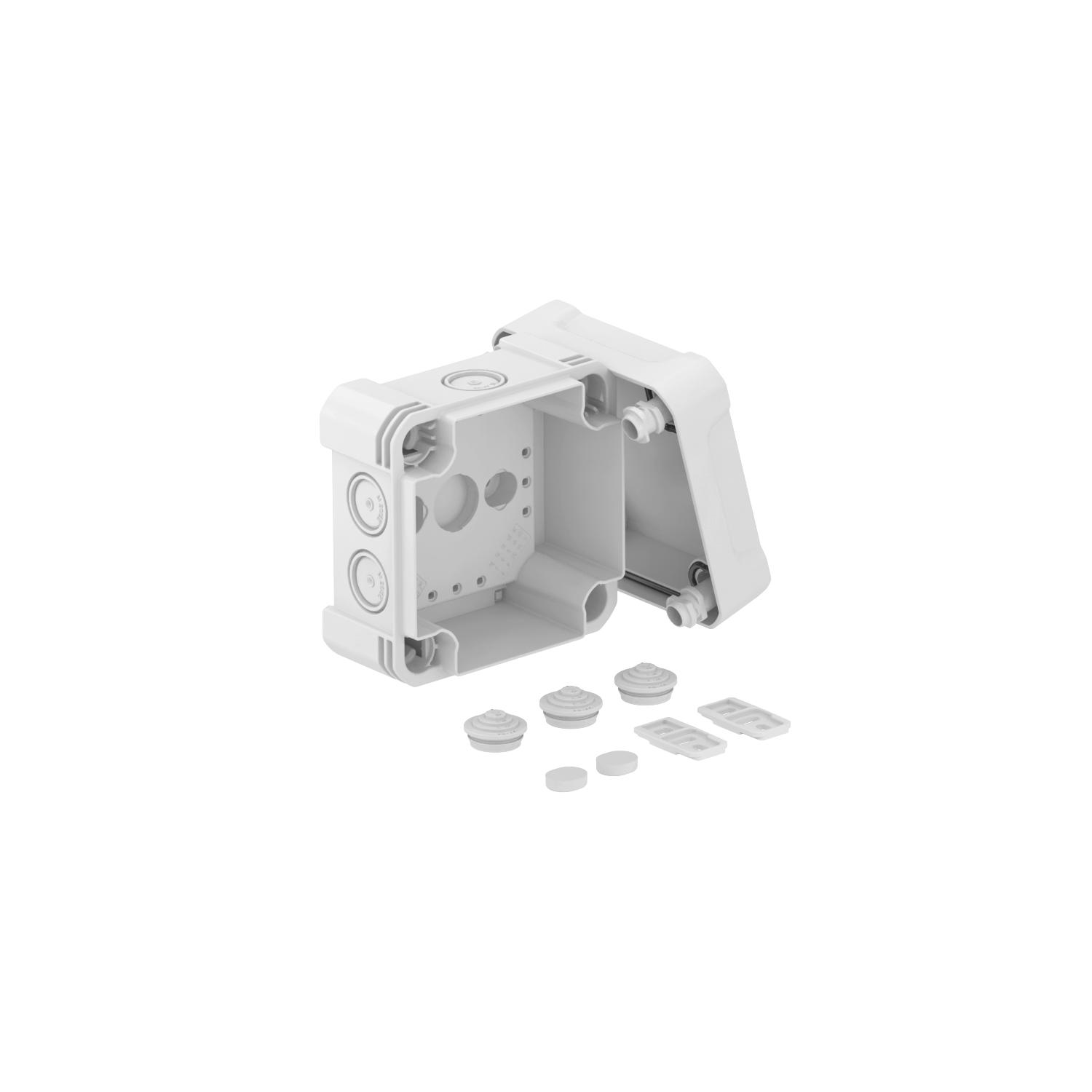

Jakorasia kaapelien ja johtojen kytkentään sisätiloissa ja ulkoalueilla. Nelikulmainen, sisäänvientiaihiot. Soveltuu seinä- ja kattoasennukseen, voidaan kiinnittää ulkopuolelta, sisäpuolelta tai kulmareikien kautta. Erittäin iskunkestävä IK09-luokituksella. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-kestävistä materiaaleista.
DIN EN 60670 mukainen jakorasia. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK09 DIN EN 50102 mukaan. Suojausluokka IP 67 DIN EN 60529 mukaan.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Kalvo, voidaan leikata
Asennustapa	Seinä-/kattoasennus
Halogeeniton	kyllä
Iskunkestävä	kyllä
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kalusteasennus	ilman
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Käyttöalueen lämpötila maks.	65 °C
Käyttöalueen lämpötila min.	-25 °C
Koko	114x114x78
Kotelointiluokka	IP67
Kotelon läpivientitapa	Aihiot
Läpinäkyvä kansi	ei
Lasikuituvahvisteinen	kyllä

Maks. Johdon poikkipinta	4 mm²
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polykarbonaatti
Mitoituspiirin eristysjännite Ui	750 V
Muoto	nelikulmainen
Nimellisjännite	750 V
Nimellispoikkipinta maks.	4 mm²
Nimellispoikkipinta min.	1,5 mm²
Säänkestävä	kyllä
Sisäänvienti takaa	ei
Sisäänvientien lukumäärä	7
Suojattu	ei
Suojaustaso IK-koodi	IK09
Toisiinsa liitettävät	kyllä
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä

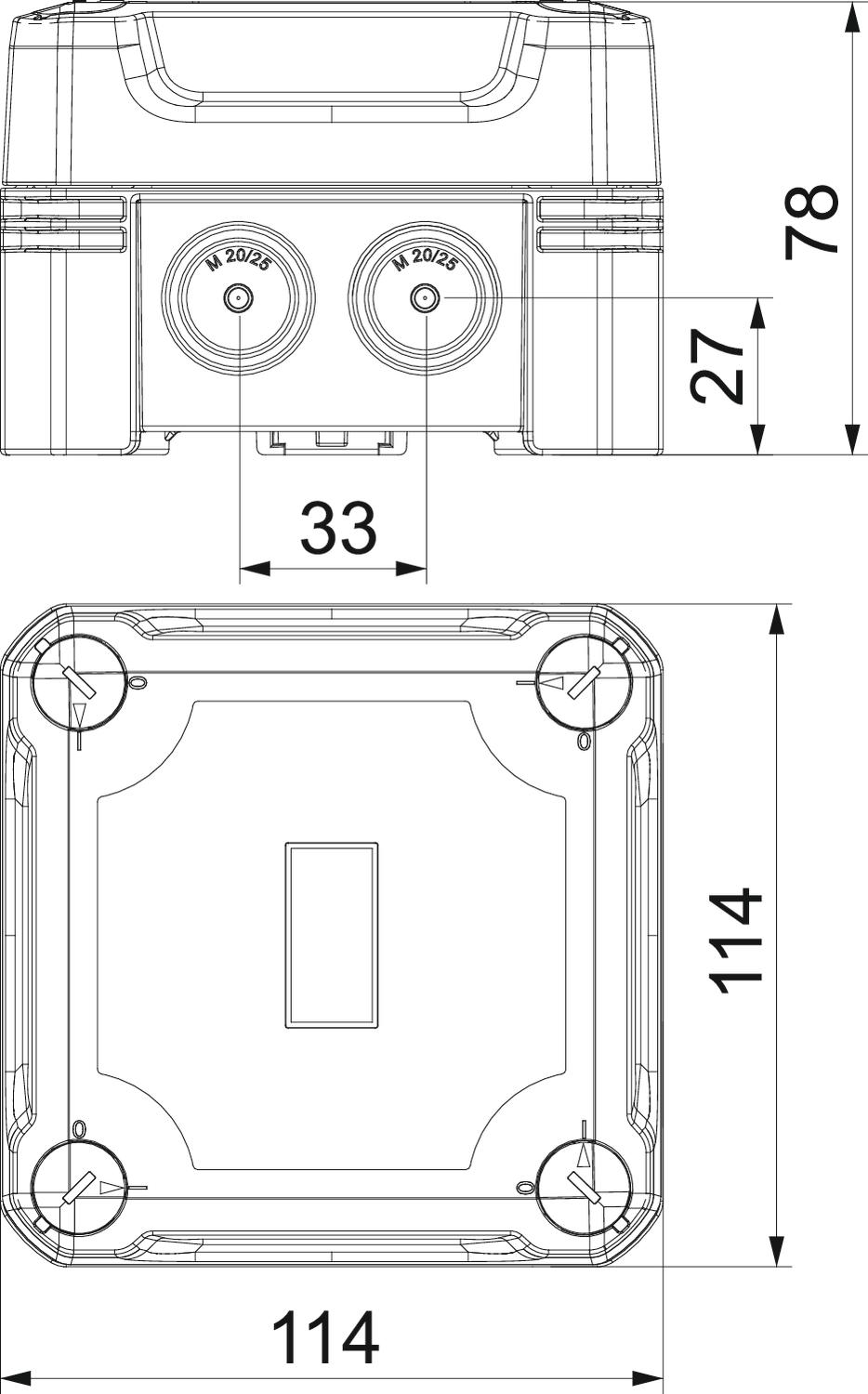

Mitat

Korkeus	78 mm
Pituus	114 mm

Pohjamitta	114 mm
Vapaat sisämitat	102x102x60 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	1,0725 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	1,0725 kg CO₂e

Declared Unit (LCA)	Kappale
Declared Unit Quantity (LCA)	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Vapaat sisämitat	Sisäänvientien lukumäärä	Kotelointiluokka	Väri	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
X04 LGR	102x102x60 mm	7	IP67	vaaleanharmaa, RAL 7035	1627105	2005008	Kappale	1 Kappale
X04 LGR-TR	102x102x60 mm	7	IP67	harmaa/väritön	1627106	2005058	Kappale	1 Kappale
X04 SW	102x102x60 mm	7	IP67	grafiitinmusta, RAL 9011	1627108	2005118	Kappale	1 Kappale
